13.30 en lysdiod

Du vet spänningen mellan A och B. Då kan du räkna ut strömmen.

Samma ström går mellan B och C. Då kan du räkna ut spänningen mellan B och C

Nu vet du spänningen mellan A och B och mellan B och C. Spänningen mellan A och C är summan av de två.

Allt som behövs för detta är Ohms lag!

Ja men varför ska man ta skillnaden i spänning?

Sorry fel uppgift!

Antag motståndet är R ohm.  Spänningen över dioden och R tillsammans ska bli 4,5 volt. Eftersom spänningen över dioden är 2,1 V, måste spänningen över R vara 4,5 - 2,1 V

Ohms lag ger att R = U/I = (4,5-2,1)/0,015

Kan man rita en bild som förklarar varför man bör ta skillnaden i spänning..? Det skulle bli lättare att förstå

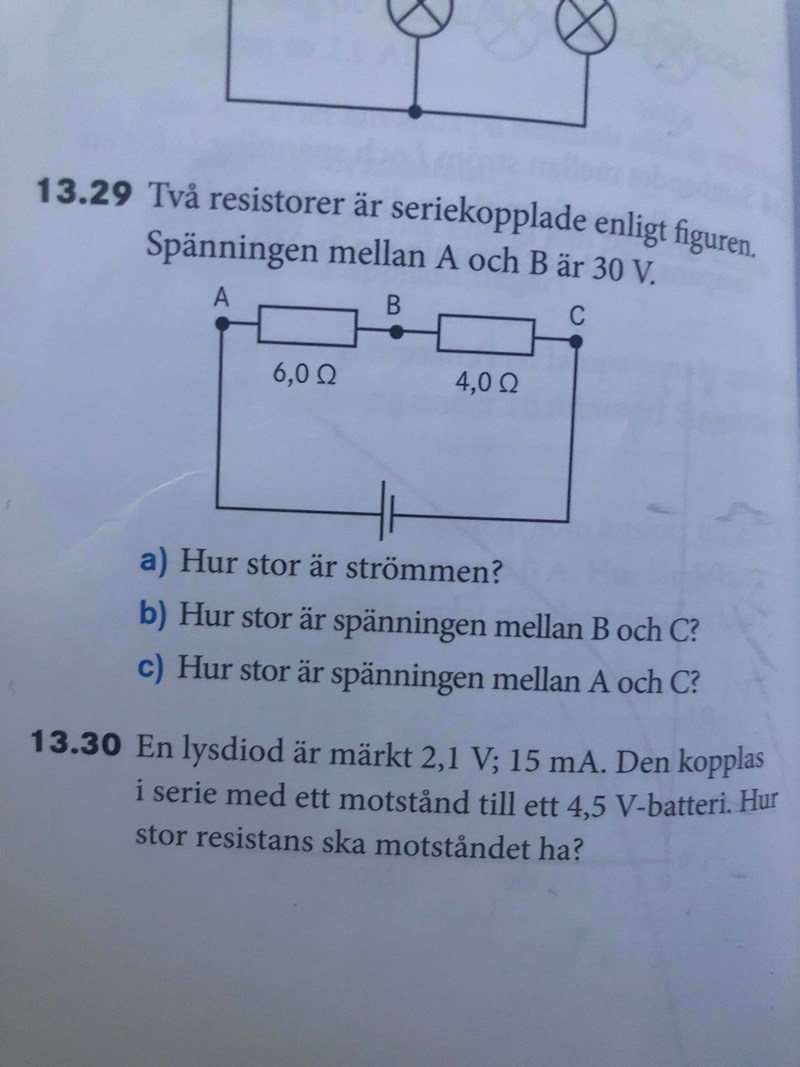

Jag antar att du är klar med uppgift 13.29?  Spänningen mellan A och C är summan av spänningarna över A - B och B - C

Precis på samma sätt gäller i uppgift 13.30 att spänningen över dioden och R är spänningen över dioden plus spänningen över R.

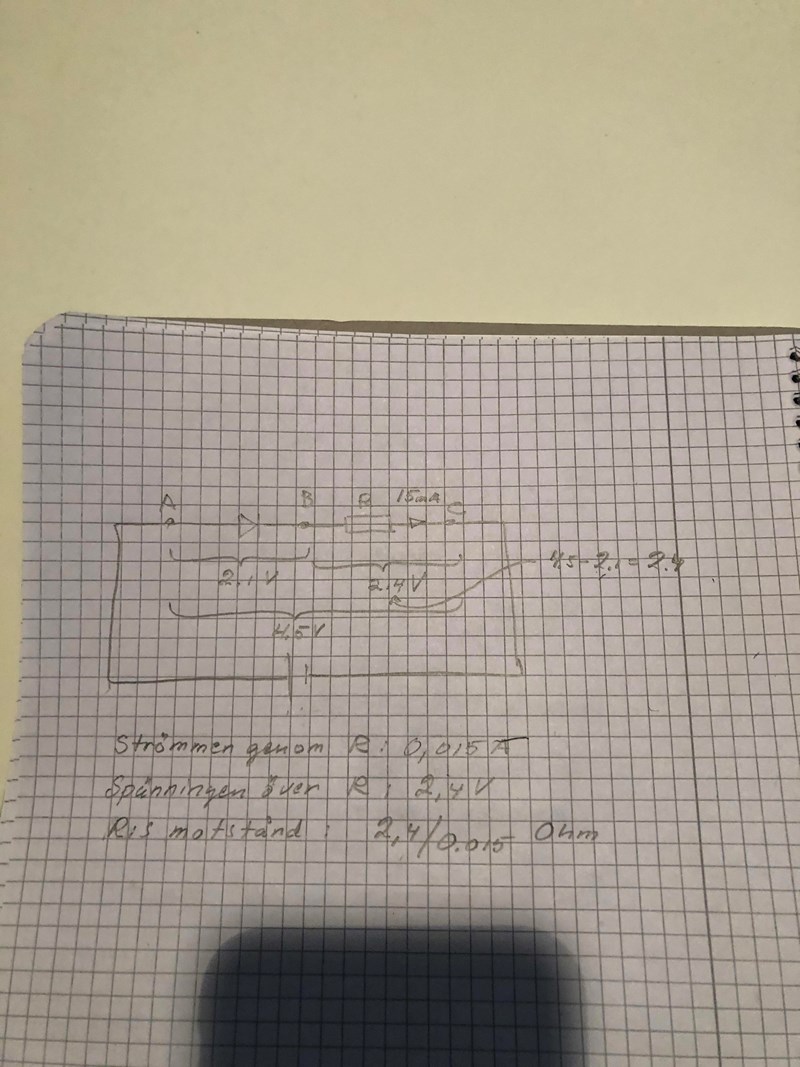

Rita samma figur som i 13.29, men sätt dioden mellan A och B och R mellan B och C och jämför.

.... Skillnaden beror på att när du räknar ut strömmen genom R ska du ta spänningen ÖVER ENDAST R och dividera med strömmen.

Jag förstår inte riktigt hur jag ska rita bilden...:(

Okk. Känns inte riktigt klart varför jag ska ta skillnaden
