Amplitudkurva med nivåer
Hallå. Till uppgiften nedan har jag ett antal frågor.

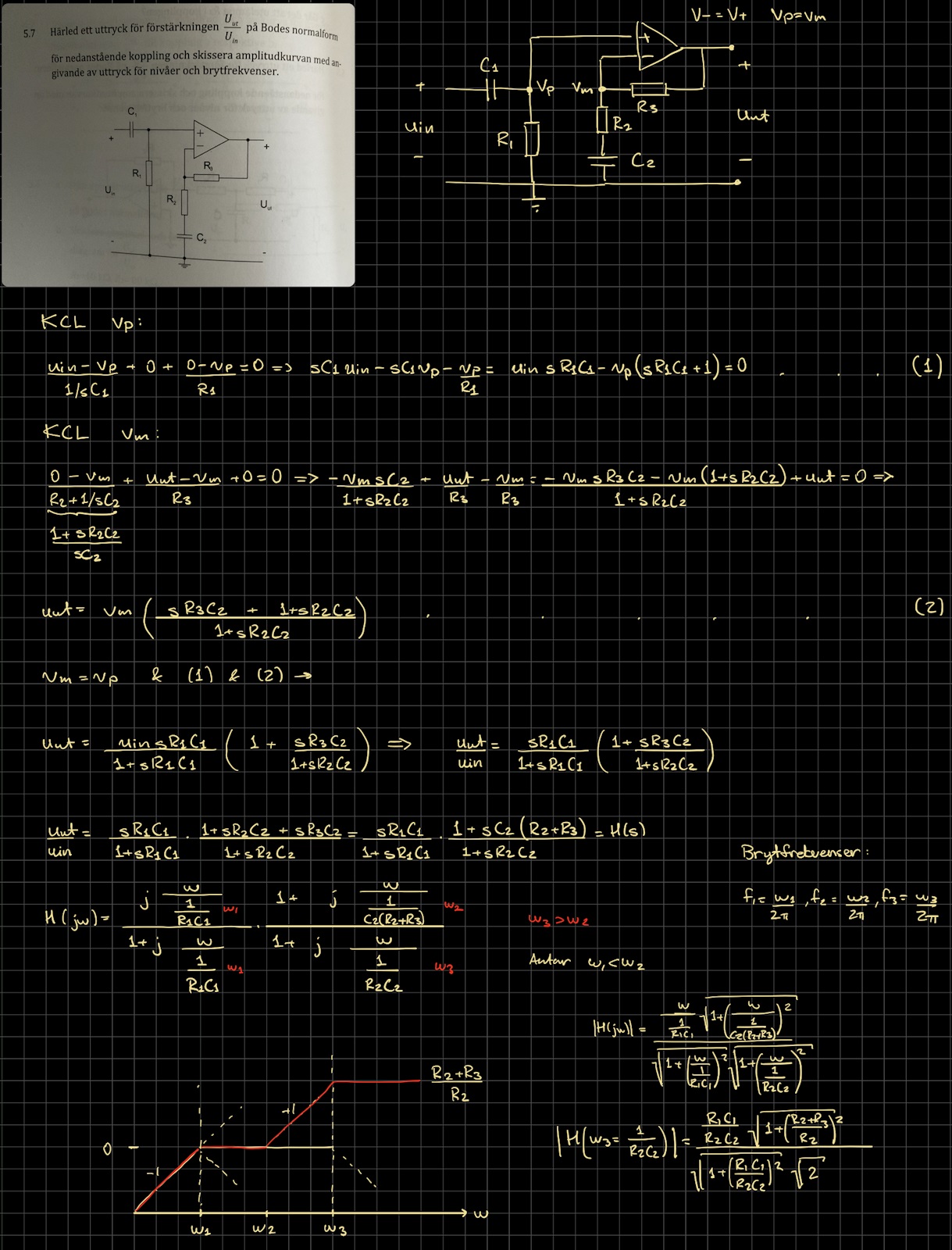

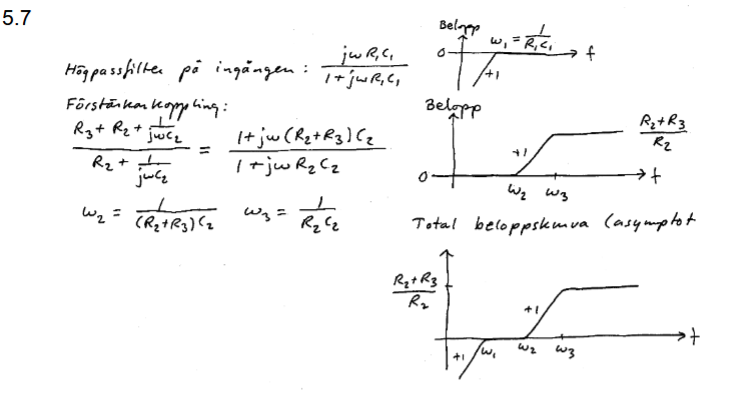

Första frågan gäller lösningsförslaget sist i bild, här skriver de att det är ett HP filter på ingången och det verkar som uttrycket beskriver impedansen av R1 och C1. Brukar man inte uttrycka uut/uin och på så sätt beskriva vilket typ av filter "hela kretsen" är, hur kan man bryta ner det till endast ingången?

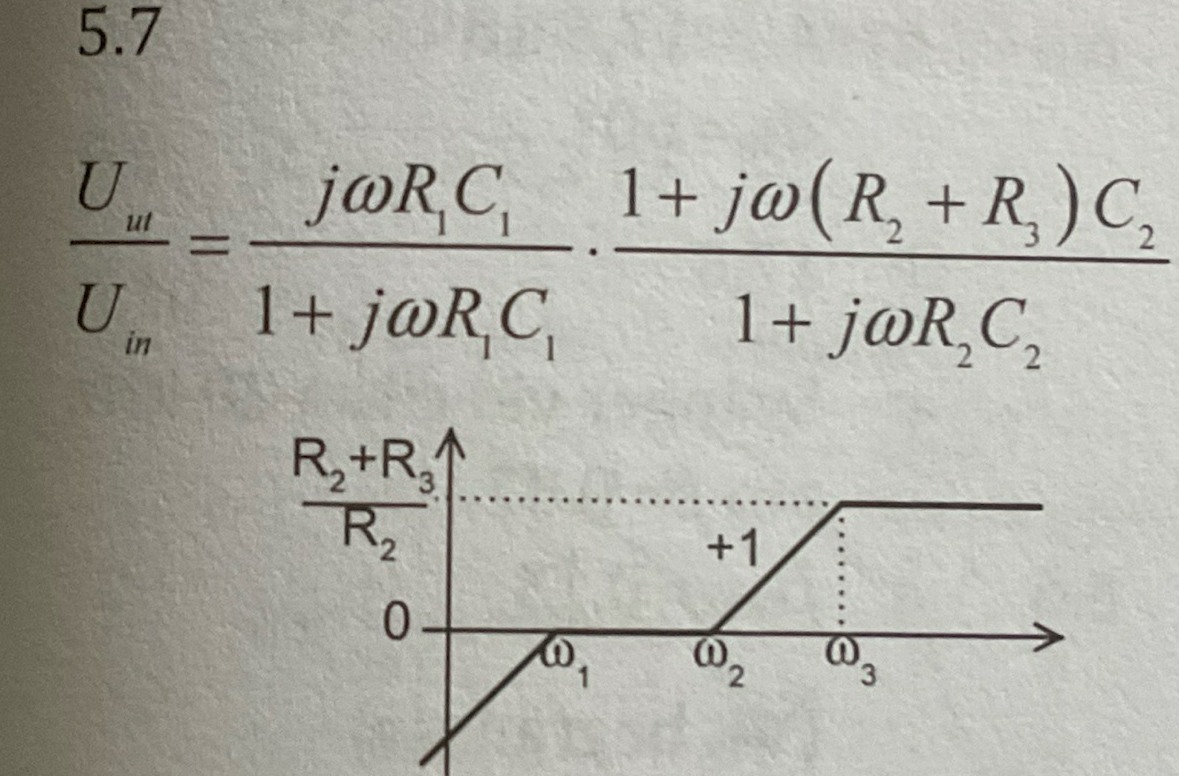

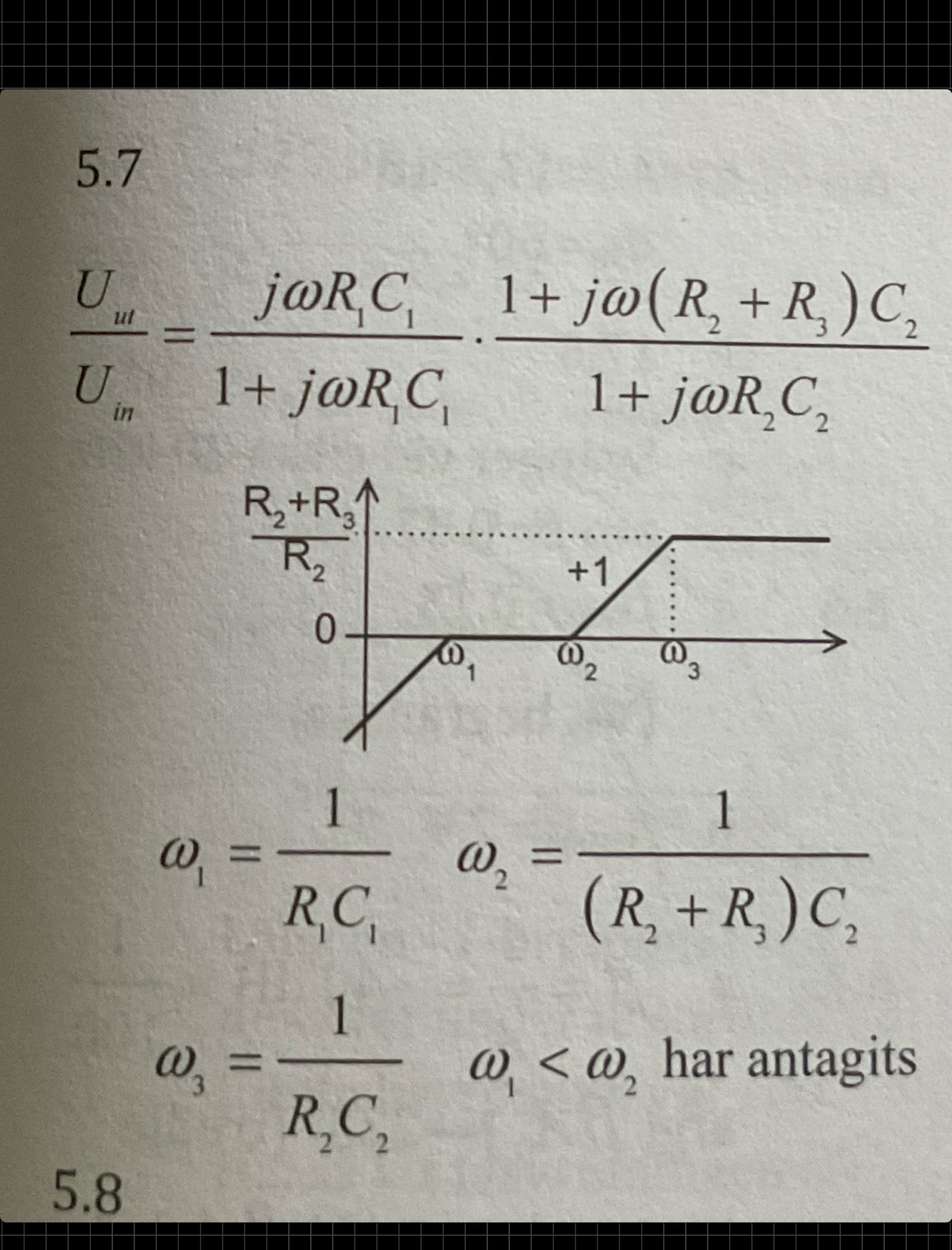

Andra frågan. För beloppdiagrammet så skriver de att amplituden vid w>w3 är (R2+R3)/R2, hur kommer de fram till detta? matematiskt borde "höjden" där vara 20log(|H(w3)|) som jag försökte uttrycka, vilket jag inte kan se hur det blir (R2+R3)/R2.
Cien skrev:Hallå. Till uppgiften nedan har jag ett antal frågor.
Första frågan gäller lösningsförslaget sist i bild, här skriver de att det är ett HP filter på ingången och det verkar som uttrycket beskriver impedansen av R1 och C1. Brukar man inte uttrycka uut/uin och på så sätt beskriva vilket typ av filter "hela kretsen" är, hur kan man bryta ner det till endast ingången?
De skriver att uut/uin är produkt av två bråk: spänningsdelaren kopplad til Vp och det aktiva filtret (den icke-inverterande OP-förstärkaren).
Det är enklast att lösa uppgiften så, med standardformler för kretsens separata avsnitt.
