Analog elektronik, Beräkna belastningsresistorns resistans. (L.Bergström 4.6b)

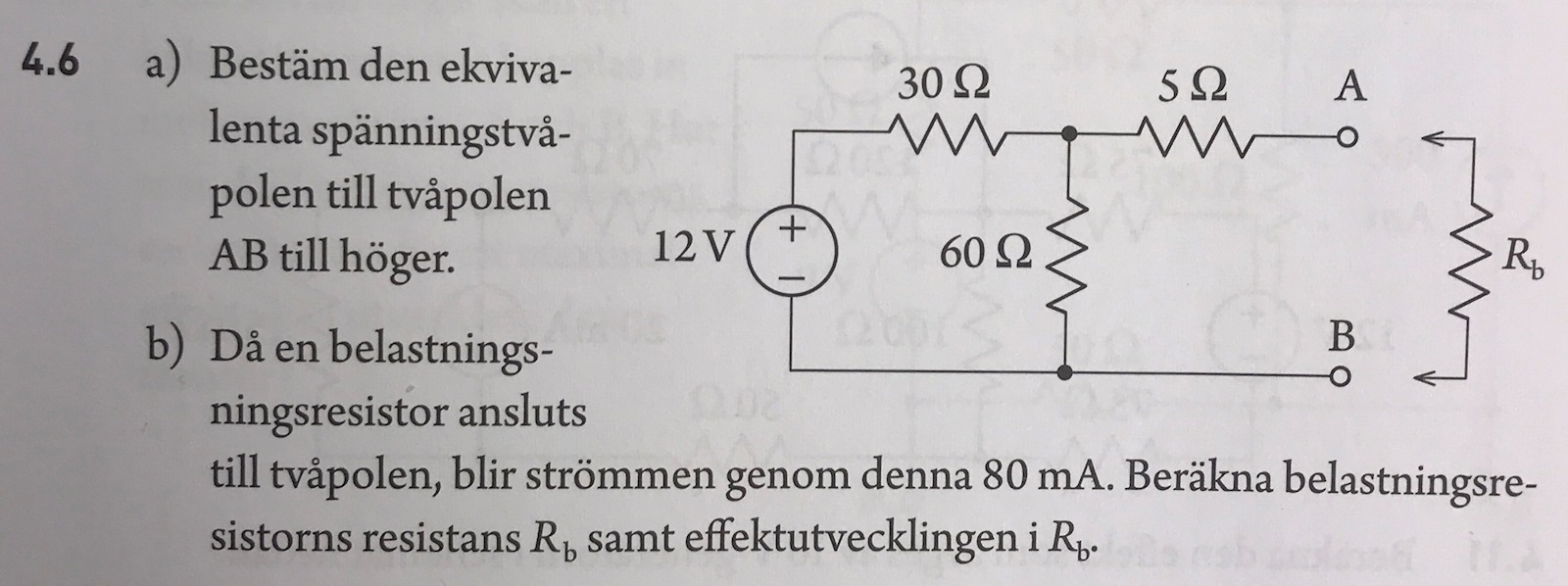

Hej! Har kört fast på följande uppgift:

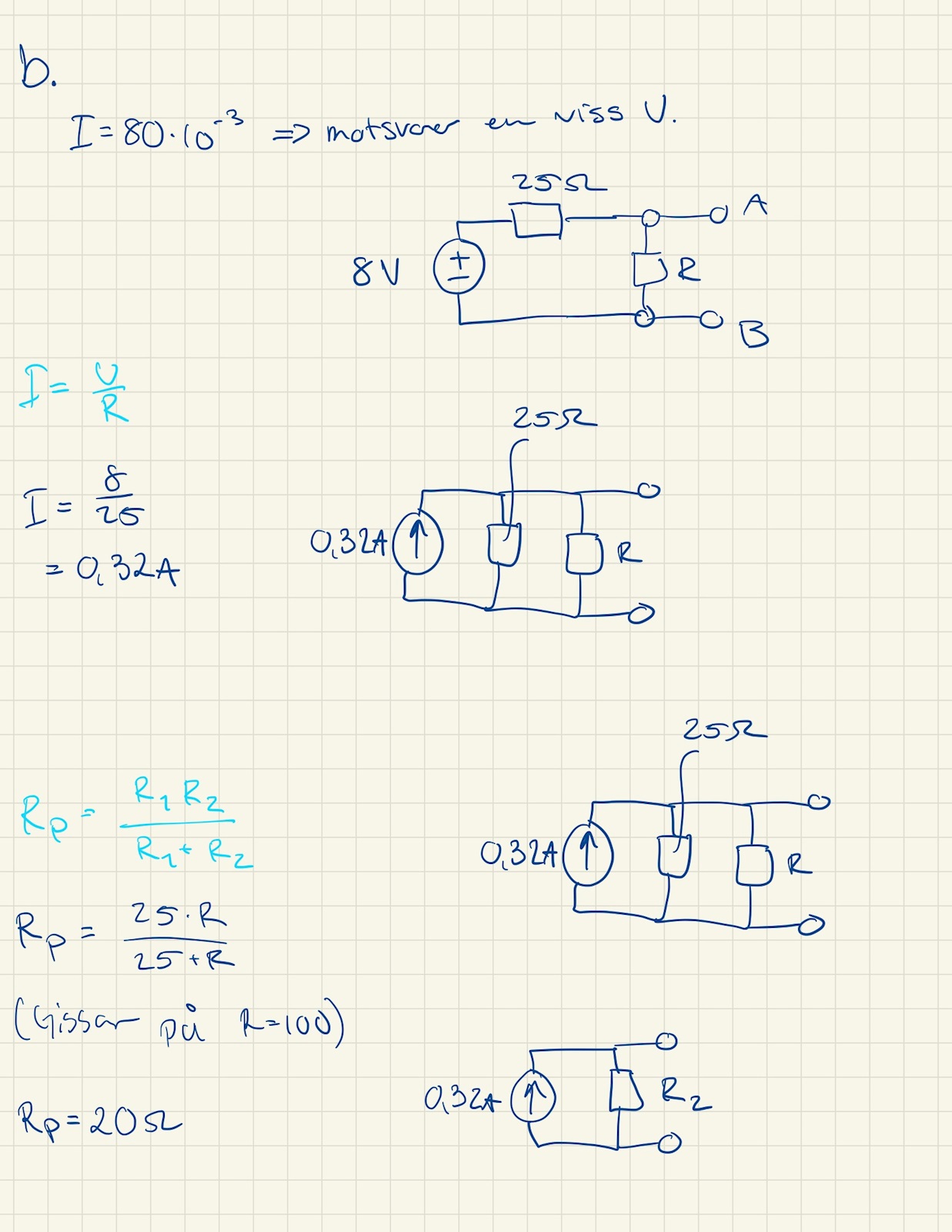

Där jag har gjort följande:
Hittade denna tråd som tacklar samma fråga men kunde inte riktigt förstå vad som "sudd" gör i sitt sista steg.
Hur ser din spänningstvåpol ut från a-uppgiften?
Den räcker för att räkna ut b. Du behöver inte göra om till strömkälla.

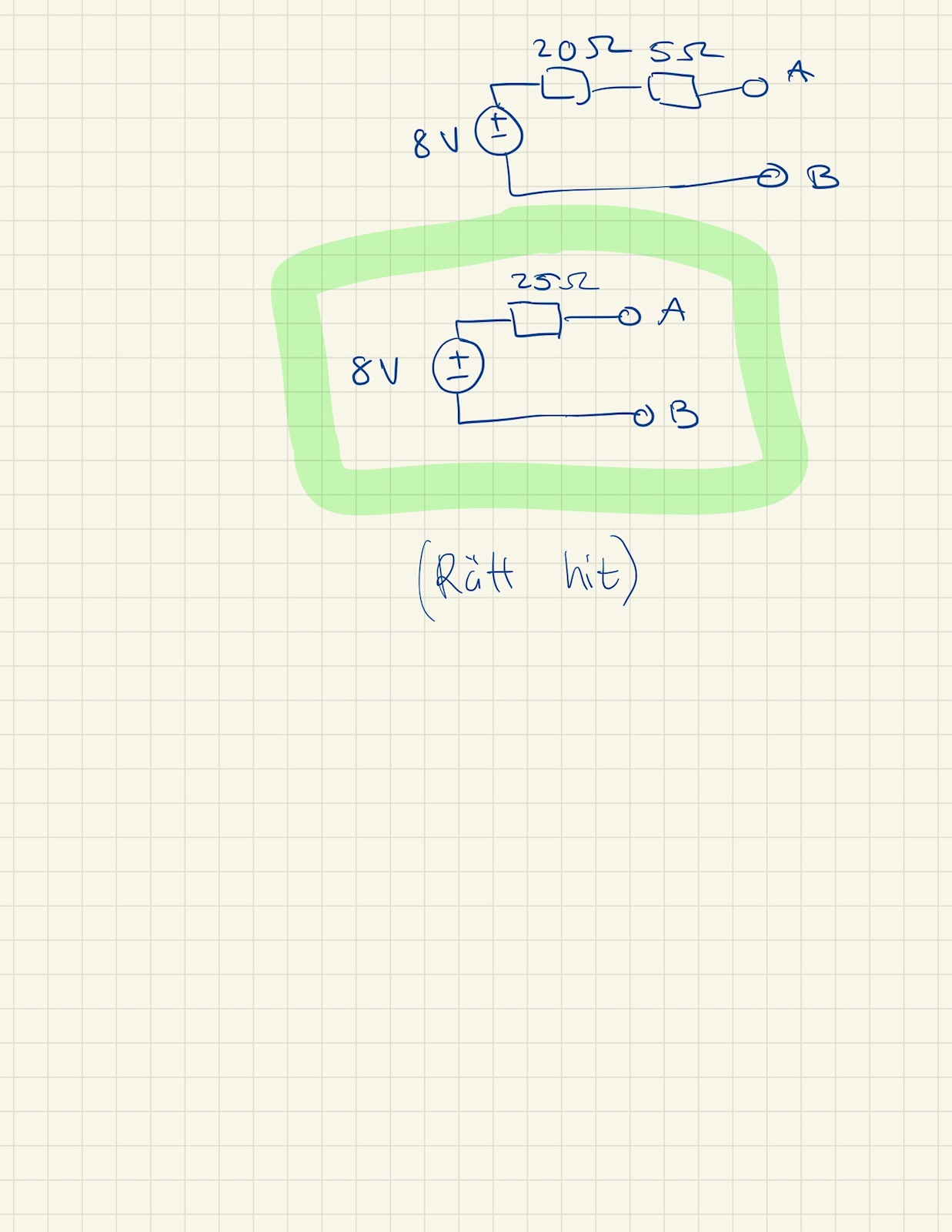

hummm, okej... den ser ut enligt följande:

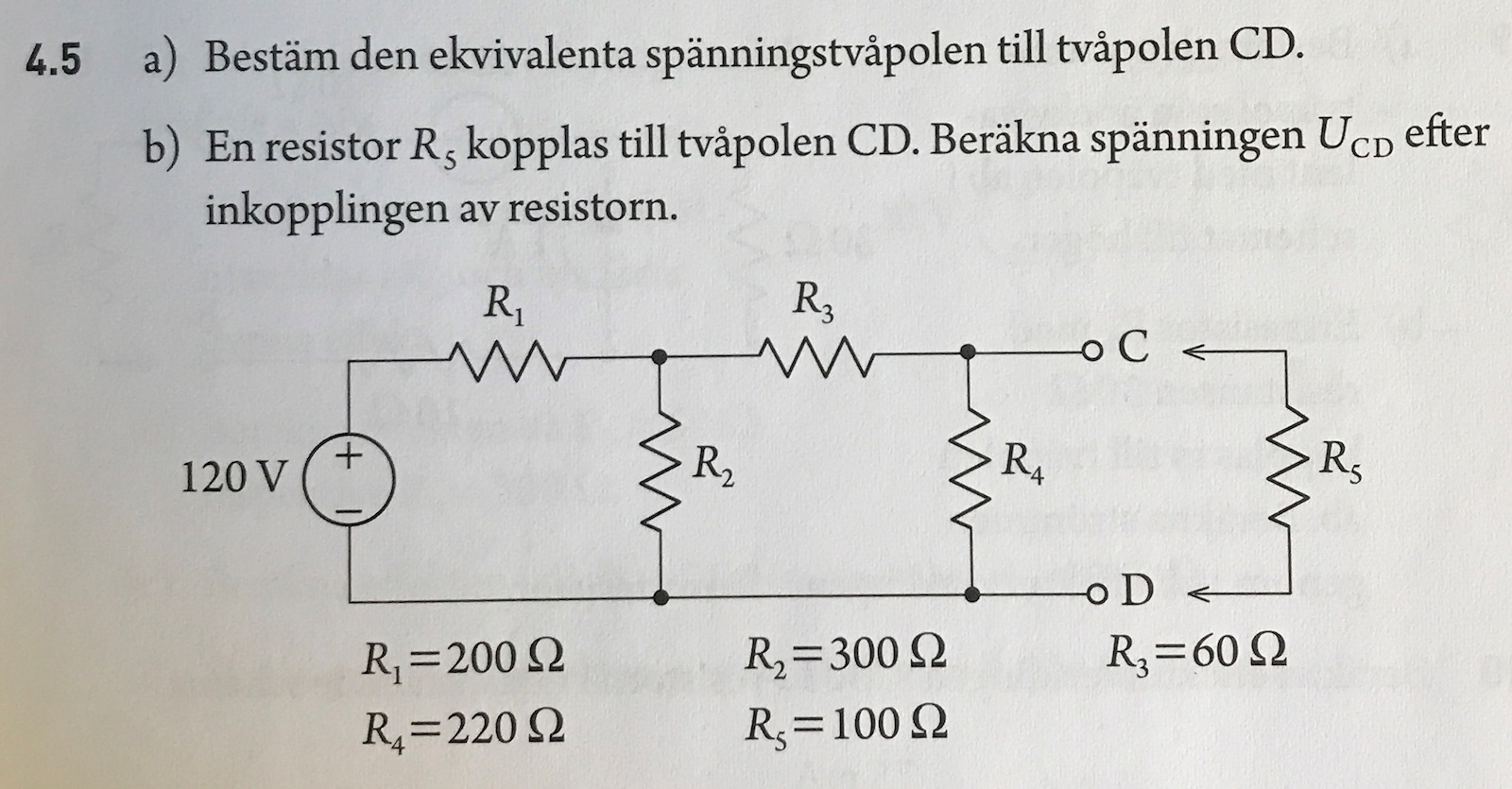

jaha... då har jag lite svårt att förstå om de parallellkopplar eller seriekopplar. I förgående uppgift:

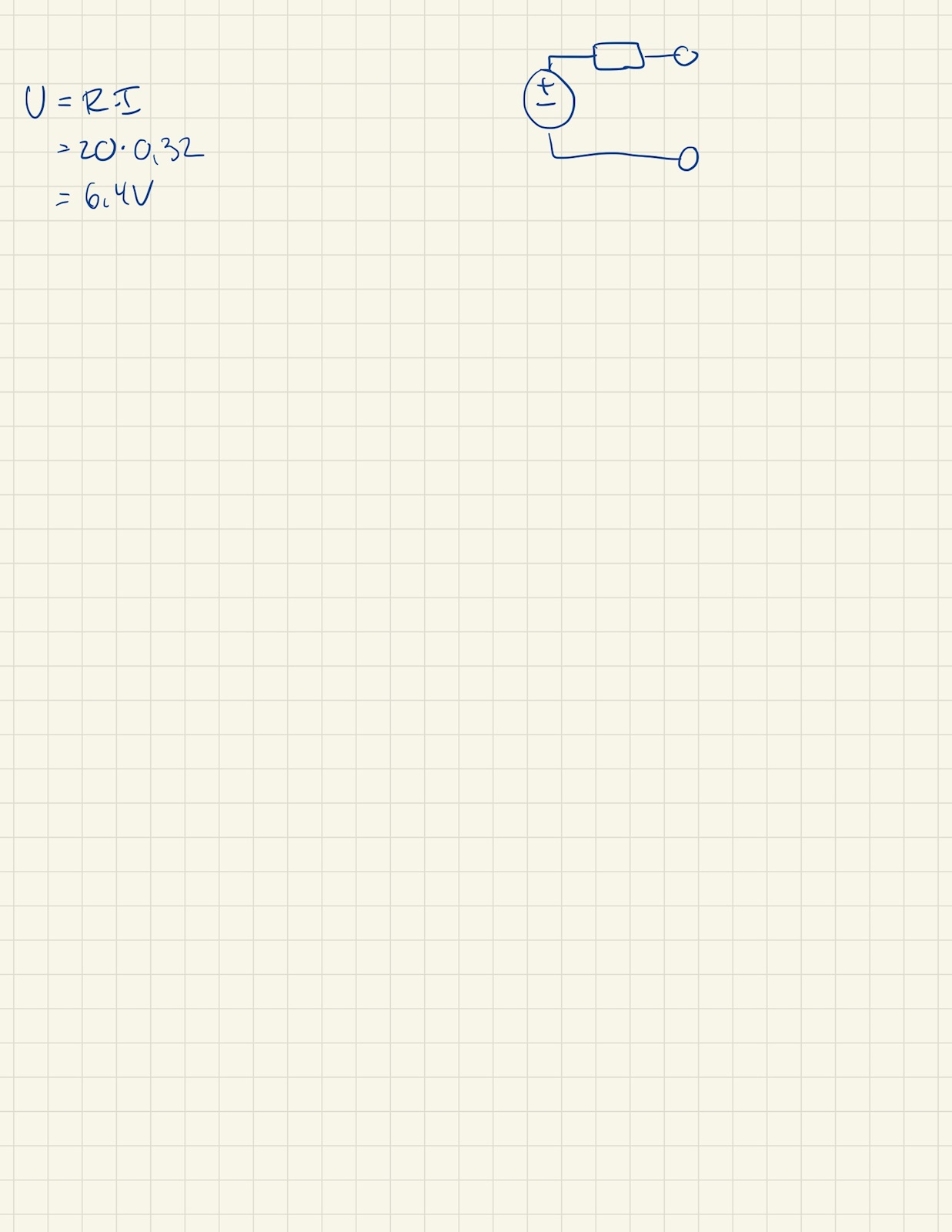

var det parallellkopplat (gjorde följande:)
Hur vet man om det är parallellkopplat eller seriekopplat?
I en parallellkoppling har motstånden samma spänning, i en seriekoppling har motstånden samma ström.
(Blir samma sak om du byter ut spänningskällan mot en strömkälla.)
Ah! Ser nu att de söker ström resp. spänning! Tack för hjälpen!
