Analog elektronik, Beräkna potensialen. (L.Bergström 1.7b)

Hej! Får inte riktigt till följande uppgift (gäller b uppgiften):

Där jag har gjort följande:

Där jag tänker att det alltid bör ske ett spänningsfall över resistorer och därav bör det bli -20V.

ThomasN 2137
Postad: 6 nov 10:01 Redigerad: 6 nov 10:02

Om man utgår från jordpunkten, vad blir potentialen på andra sidan av 2-ohmaren?

ChocolateTerrain 365
Postad: 7 nov 07:43

Då räknas den som "positiv" (?)

ThomasN 2137
Postad: 7 nov 12:43

Precis, den blir +12V.
Om du går vidare, vad blir potentialen på andra sidan av 3-ohmaren?

ChocolateTerrain 365
Postad: 7 nov 12:50

+18V ?

ThomasN 2137
Postad: 7 nov 12:52

18V över 3-ohmaren, ja. Men vad blir potentialen? Alltså spänningen härifrån till jord.

ChocolateTerrain 365
Postad: 7 nov 12:53

ah, totalt blir det 40V

ThomasN 2137
Postad: 7 nov 12:54

Yess, 40V i punkten B.

ChocolateTerrain 365
Postad: 7 nov 12:56

Toppen! Så egentligen räknar man alltid "positivt" från jord till punkten man vill veta potentialen i?

ThomasN 2137
Postad: 7 nov 13:00

Om man har en resistans så beror det på strömmens riktning. Har man en spänningskälla så beror det på var plus och minus är inkopplade.

ChocolateTerrain 365
Postad: 7 nov 13:24

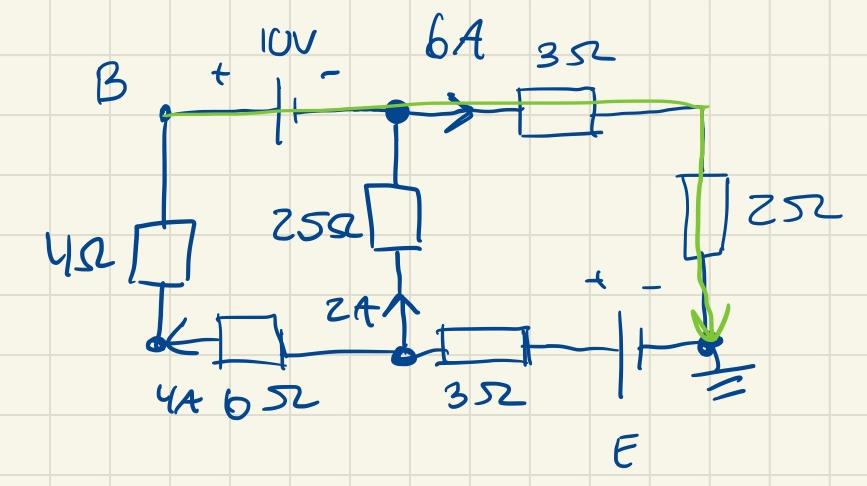

humm, okej, så spänningen går enligt den gröna pilen? (då jord är minus och B är plus?)

ThomasN 2137
Postad: 7 nov 13:37

Är inte riktigt med på "går enligt den gröna pilen". Ström, spänning och motstånd blir så här:

ChocolateTerrain 365
Postad: 7 nov 13:42 Redigerad: 7 nov 14:01

ah, som i huvudinlägget:

Men om spänningen strömmen hade varit riktad åt andra hållet hade det blivit:

10-18-12=-20 ?

ThomasN 2137
Postad: 7 nov 13:48

Om strömmen, inte spänningen, varit riktad åt andra hållet.

Om vi vet strömmens riktning kan vi lista ut polariteten på spänningen, som i figuren i inlägg #12
Och omvänt, om vi kopplar en spänning med känd polaritet till ett motstånd kan vi lista ut strömmens riktning.

ChocolateTerrain 365
Postad: 7 nov 14:00

Ah, precis, ska vara strömmen! Okej tack!
