Analog elektronik, Beräkna strömmarna med Krich.-met, nord/mask-analys. (L.Bergström 5.1)
Hej!
Lyckas tyvärr inte lösa följande uppgift (gäller till en början a-upp.g.):

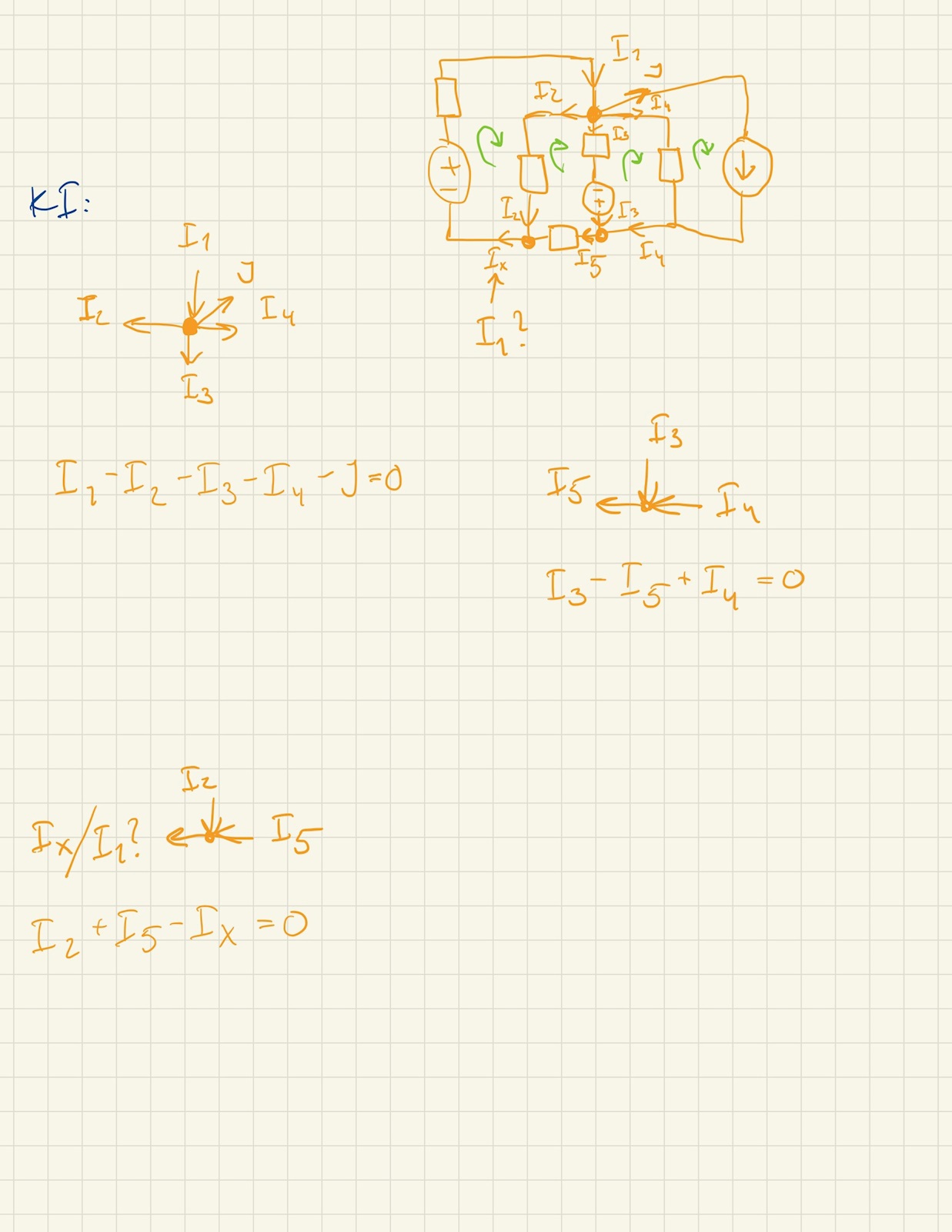

Där jag har gjort följande:
Verkar inte bli riktigt klok på vad noder och maskor är tyvärr... Läst i kursboken och där säger den att en "nord är en punkt där tre eller fler grenar är sammankopplade". Samt att "antalet grenar i ett nät är lika med antalet resistorer". Någon som skulle kunna förklara det så det blir lite tydligare?

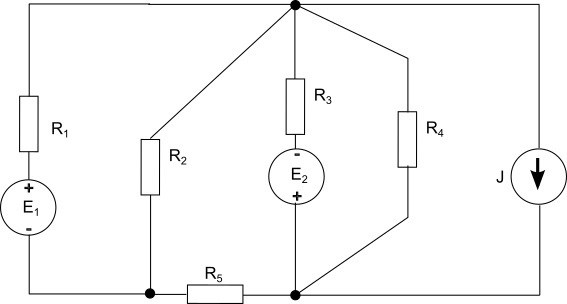

Det kan kanske vara ide att rita om schemat så här:
Då blir det bara tre noder.
Hittade detta https://www.allaboutcircuits.com/textbook/direct-current/chpt-10/mesh-current-method/
som kanske kan vara nyttigt också.
Har du värdena på resistanser, spännings- och strömkällor?

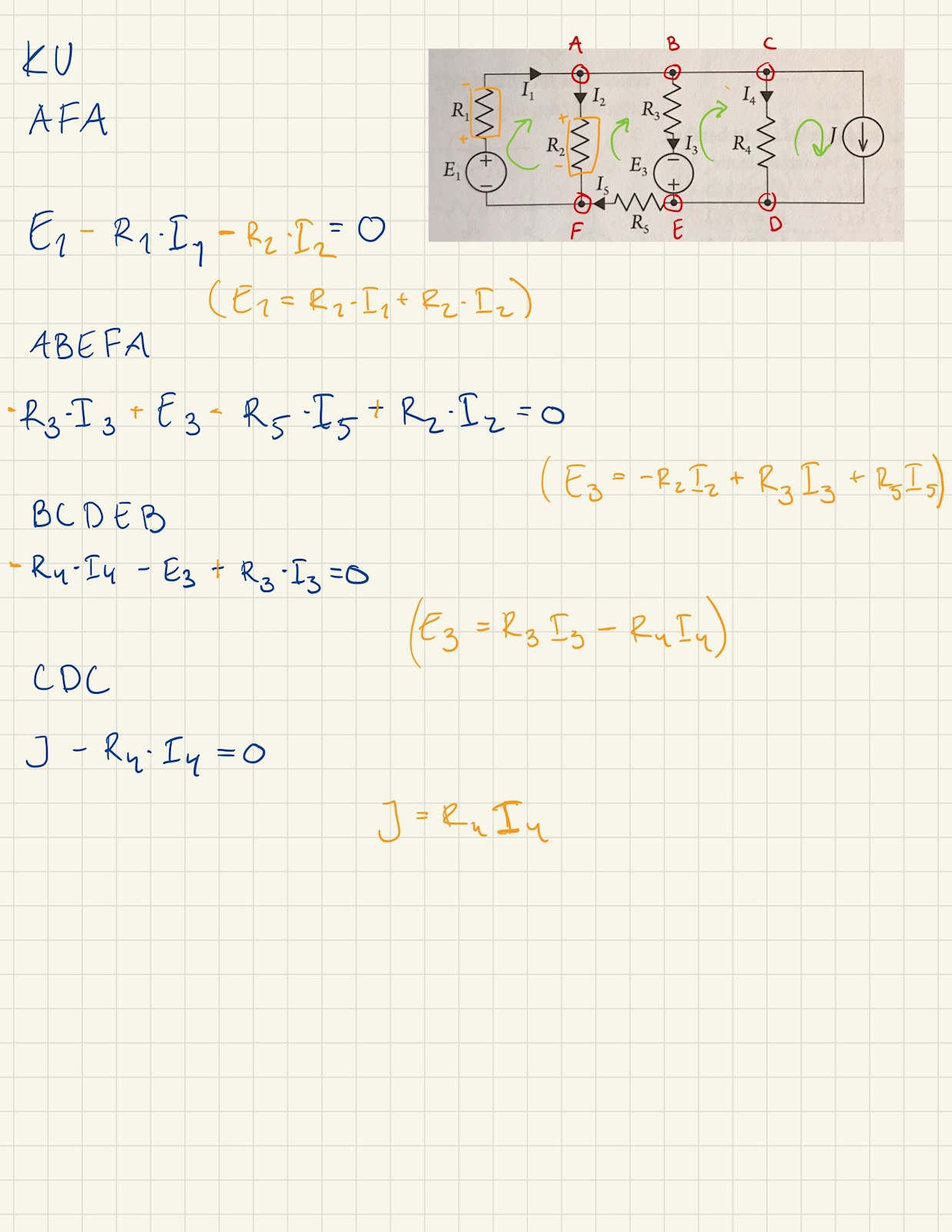

Humm, okej gjort följande:
Men är detta rätt?
Jan Ragnar skrev:Har du värdena på resistanser, spännings- och strömkällor?
Hej, tyvärr inte :/

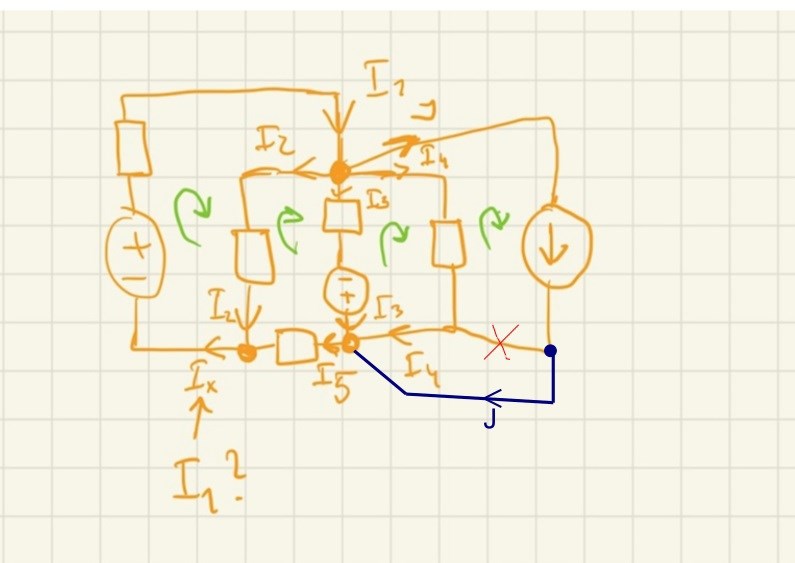

Det är ett litet fel i din figur som gör att du får fel i andra noden:
Och ja, Ix = I1
Aha! Tack! Men finns ett samband i boken där n=noder, m=maskor och g=grenar. Hur vet man vilken maska/nod man inte ska "räkna med" ?
Det där var nytt för mig.
Det viktiga är väl att man har tillräckligt med ekvationer för att lösa ut alla obekanta. I vårt fall fem strömmar.
Har fortsatt på b-uppgiften i boken använder de en helt annan beteckning än vad jag gör så lite svårt att säga om jag har gjort rätt eller ej:
Jag tror det ska vara ett minustecken här. (E3 är vänd med plus neråt och minus uppåt).
Jaaa! Tack!
