jonnefcb 89
Postad: 25 feb 17:51

Analog Elektronik: Transistorsteg inverterande

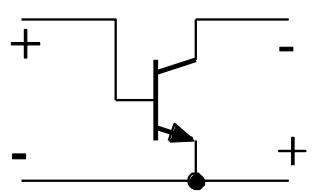

Vad är anledningen till att GE-steget (se bild) är inverterande? Förstår inte riktigt vad som avgör polariteten på utgången för de olika stegen. Är det liksom en definition eller är transistorn objektivt/fysikaliskt inverterad på utgången?

Rent intuitivt känns det för mig som att spänningen över kollektor-emitter blir positiv, speciellt med tanke på att strömmen går från kollektor till emitter. Men det har kanske inte alls med det att göra?

Jan Ragnar 1658
Postad: 25 feb 23:23

Jag tycker att - + tecknen på högersidan inte är helt förklarande.

I en NPN-transistorkoppling så är kollektorn ansluten till ett motstånd matad från en positiv matningsspänning. Om basspänningen är så låg att basströmmen är noll så har vi ingen kollektorström och då blir också kollektorspänningen hög. Omvänt om baspänningen är högre får vi en kollektorström IC och kollektorspänningen blir då lägre än den var i det tidigare läget.

jonnefcb 89
Postad: 26 feb 00:56
Jan Ragnar skrev:

Jag tycker att - + tecknen på högersidan inte är helt förklarande.

I en NPN-transistorkoppling så är kollektorn ansluten till ett motstånd matad från en positiv matningsspänning. Om basspänningen är så låg att basströmmen är noll så har vi ingen kollektorström och då blir också kollektorspänningen hög. Omvänt om baspänningen är högre får vi en kollektorström IC och kollektorspänningen blir då lägre än den var i det tidigare läget.

Jag håller med om allt du skriver. Så vad ska man dra för slutsats?

Det du beskriver är att VCE=VCC- IC·R , och när IC ökar blir spänningsfallet över resistorn tillslut hela VCC , dvs att VCE blir 0. Kollektorspänningen ligger alltså mellan 0 och VCC (i normala fall) och blir alltså inte negativ. Jag förstår alltså fortfarande inte riktigt betydelsen av +- tecknen på högersidan och var de kommer ifrån.

Det är väldigt avgörande med polariteten på utgången när man ska tänka på återkopplingen, särskilt med fler steg. Allting inom förstärkar-design hänger ju också på att man ser till att få negativ återkoppling, så man vill helst ha koll.

Jan Ragnar 1658
Postad: 26 feb 01:34

Att utsignalen från ett common emitter steg är 180 grader fasförskjutet jämfört med insignalen för sinussignaler är väl kontentan av det hela.

jonnefcb 89
Postad: 26 feb 01:51 Redigerad: 26 feb 01:53
Jan Ragnar skrev:

Att utsignalen från ett common emitter steg är 180 grader fasförskjutet jämfört med insignalen för sinussignaler är väl kontentan av det hela.

Ja, du kan bortse från föregående kommentar för polletten trillade ner efteråt. Inverterande betyder ju bara att när inspänningen ökar så minskar utspänningen, helt enkelt. Och det är exakt det som sker med basspänningen och kollektorspänningen.

Det hjälpte mig att skilja på stor- och småsignalerna här. DC-nivån är ju såklart positiv hela tiden, även på utgången, men AC-signalen kan ju vara negativ i förhållande till offseten, och när insignalen går ovanför DC-nivån så går utsignalen under (och tvärtom), därav den motsatta polariteten. Visst tänker jag rätt nu?

Jan Ragnar 1658
Postad: 26 feb 09:19

Javisst. Instämmer.
