Analys av likströmskrets

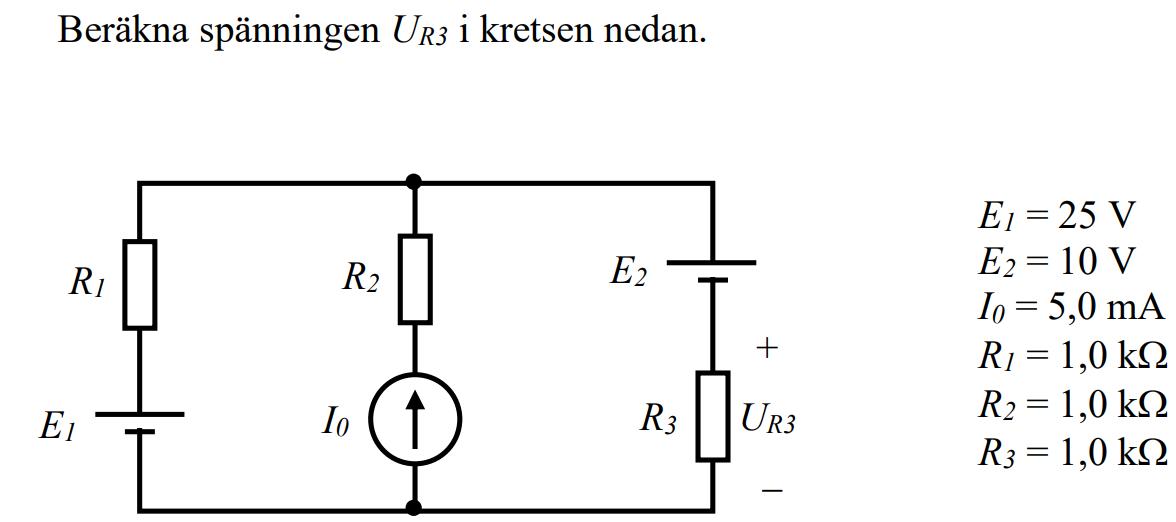

Jag har uppgiften nedan:

Jag tänker att jag gör en nodanalys för noden där uppe, jorda i noden där nere för att hitta strömmen och sen använder Ohms lag för att få ut spänningen över R3. Då tycker jag att det borde vara: I1+I0+I2=0. Det vill säga, strömmen genererad i spänningskällorna går båda in i noden. Men enligt facit ska I2 , strömmen från E2, gå ut från noden så att det ska vara I1+I0-I2=0. Varför är det så?

Pieter Kuiper Online 7621
Postad: 16 okt 2023 10:57 Redigerad: 16 okt 2023 10:59

Får du ett annat svar för UR3 än facit?

Man kan definiera strömriktningar hur man vill. Visa i schemat, med storlekar, även alla spänningar.


Jan Ragnar 1761
Postad: 16 okt 2023 13:09

Resultatet blir att E2 laddas, medan E1 och I0 levererar effekt.

Beräkningarna förenklas om man plockar bort R2. Enda skillnaden blir att spänningen över I0 justeras, vilket inte påverkar kretsen i övrigt.

jonte12 468
Postad: 18 okt 2023 18:04
Pieter Kuiper skrev:

Får du ett annat svar för UR3 än facit?

Man kan definiera strömriktningar hur man vill. Visa i schemat, med storlekar, även alla spänningar.


Aha jag förstår. Jag kollade lite på min lösning efter jag läst ditt svar kom på att jag hade gjort fel när jag tecknade spänningspotentialerna, så det blev samma svar oberoende av hur strömmen går
