Analysera krets med op-amps
Jag har denna krets med givna värden på samtliga resistorer och behöver hjälp med hur man ska tolka switcharna (S0 - S3). Jag vill skriva ett uttryck för Vout när alla switchar är kopplade till "high", alltså 5V. Jag tolkade detta som att man rakt av kan ersätta "switcharna" med en rak koppling - men då fick jag fram ett värde på Vout vilket inte är det som efterfrågas.
Hur bör jag tolka switcharna i detta fall? I min uträkning ställde jag upp ett uttryck för resistorerna (R0 - R3) som sitter parallellt, är det kanske här man kan inkludera olika fall för S0 - S3?
Är det någon som har en bra förklaring för detta?
wedan skrev:

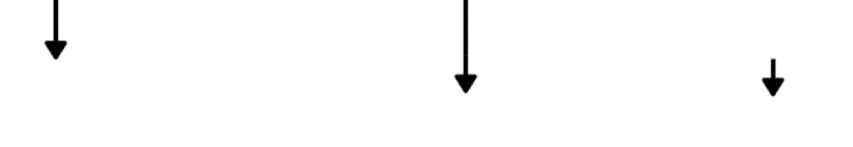

Dessa ska nog tolkas som jordningssymboler.
Så då ligger den inverterande ingången på virtuell jord. Det ger en ström för varje switch
Ja precis - min nuvarande lösning är ett uttryck av komponenterna i kretsen och för varje switch har jag ett uttryck likt det du skrivit. I uttrycket kan jag sedan stoppa in alla angivna värden och får fram ett värde på Vout .
Min fundering är om man det går att skriva om uttrycken för S0 - S3 på ett mer generellt sätt. Å andra sidan så efterfrågas just ett uttryck för Vout när switcharna är kopplade till high, så det kanske inte är det man vill göra... Jag tänkte att det möjligen skulle bli enklare för att se vad kretsen gör (vilket är en följdfråga i uppgiften).
Allt beror på motståndens värden. Om alla dessa fyra är lika är det bara att spänningen är proportionell mot antalet switchar.
Om motstånden förhåller sig som 1 : 2 : 4 : 8 kan man använda den för att binärt ställa in något analogt värde (en DAC).
Motstånden har precis det förhållandet du beskrev. Då får jag ta och läsa på lite om DAC och hur det blir så
