Ang En mekanisk provning

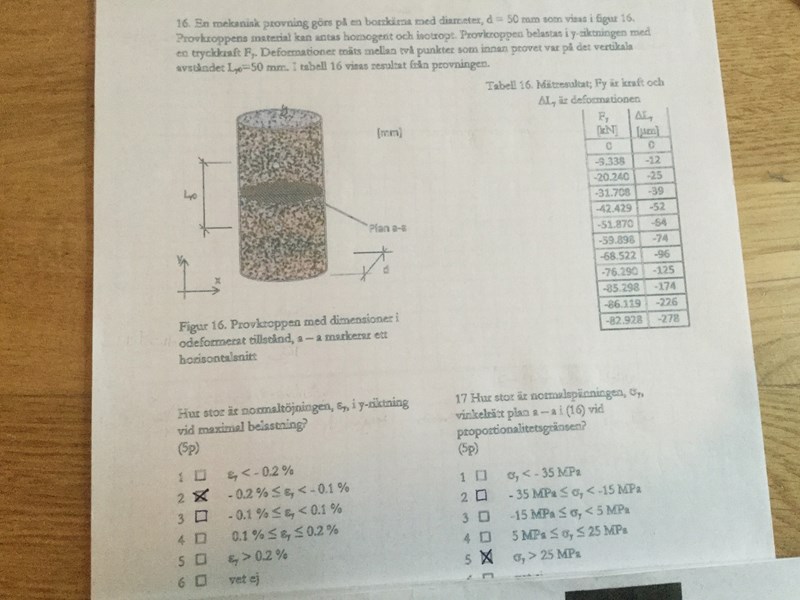

Hej.En mekanisk provning görs på en borrkärna med diameter d=50mm som visas i figur 16.provkroppens material kan antas homogent och Isotropt.Provkroppen belastas i y-riktningen med en tryckkraft F.Deformationer mäts mellan två punkter som innan provet var på det vertikala avståndet L0=50mm
I tabell 16 visas resultat från provningen.
fråga 1:hur stor är normaltöjningen i y-riktning vid maximal belastning?
fråg 2:hur stor normalspänningen vinkelrätt plan a-a i (16) vid proportionalitetsgränsen?
Jag undrar ang fråga 1 använder man av sig formel Töjning eller Töjningsarbete på formelsamling
hoppas ni kan hjälpa mig med det🙏🏻🙏🏻
I tabell 16 tycks man se att max belastning är ca 86kN, med en deformation på ca 0.23mm
-0.23/50 = -0.46/100 = -0.46%
Hej Affe.max belastning är 86KN och L =-226 har du omvandlat från m^2 till mm?
När det gäller siffran 100 som du har delat med -0,46.kan du bara förklara den siffran 100 lite mer? Är siffran 100 våra ursprungliga längd?
Är alternativt 2 som är rätt?eller vad tycker du?
tack
226m0.23mm
-0.23/50 = -(0.23*2)/(50*2) = -0.46/100 = -0.46%
Ja .vi omvandlade från Mikrometer till mm.
svaret blev -0;46
tack affe
