charlie2016 575
Postad: 28 nov 2019 Redigerad: 28 nov 2019

Ang fuktigheten mellan skiktet Putsskivan och betong

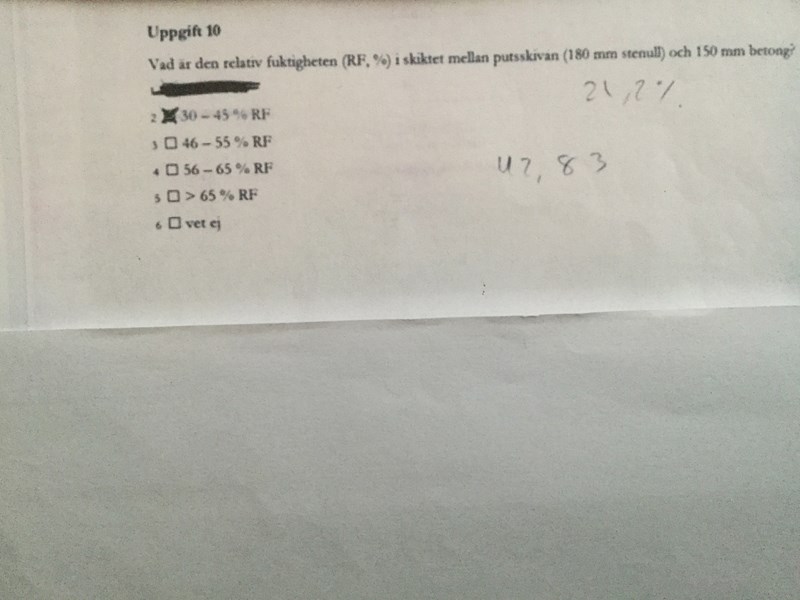

Uppgift 10) vad är den relativa fuktigheten (RF,%)i skiktet mellan putsskivan ( 180 mm stenull) och 150 mm Betong?

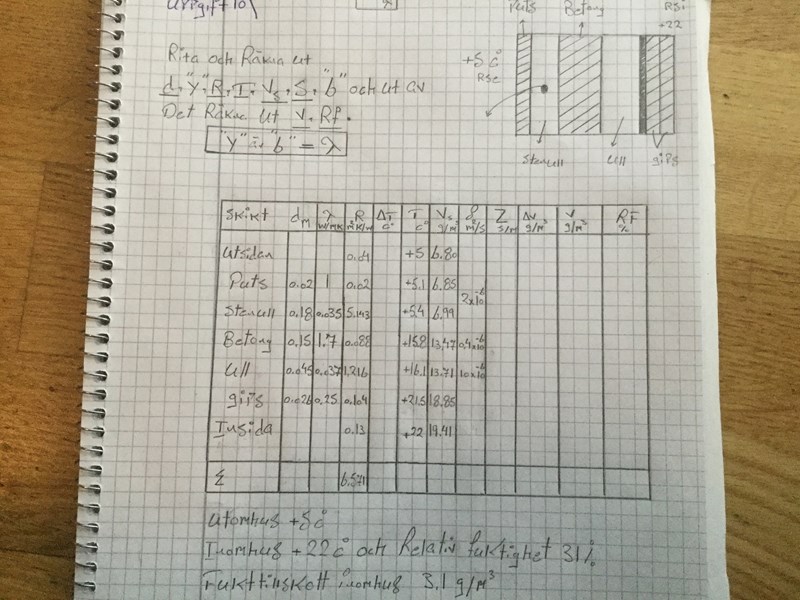

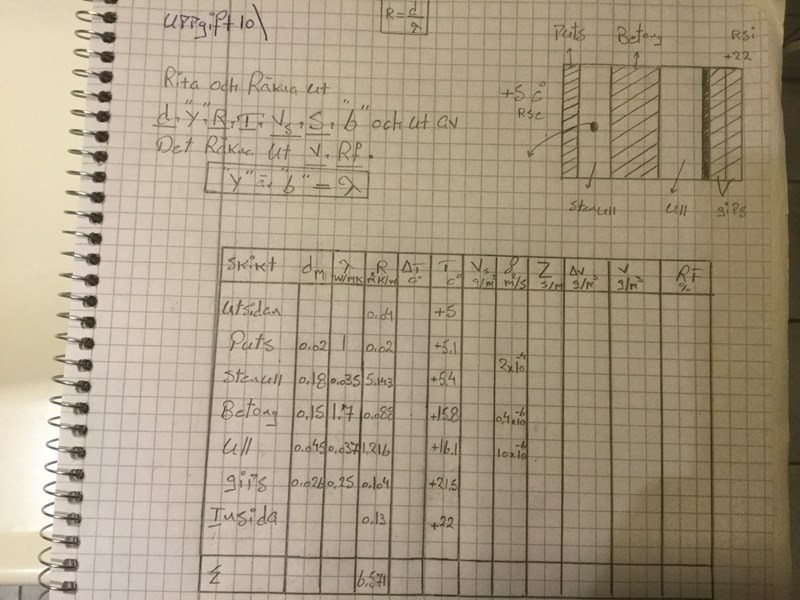

så här skall vi göra.Rita och räkna ut d,y,R,T,Vs,S och ut av det räkna ut V,Rf.jag har markerat på bilden. Jag har räknat ut d,y,R och T.

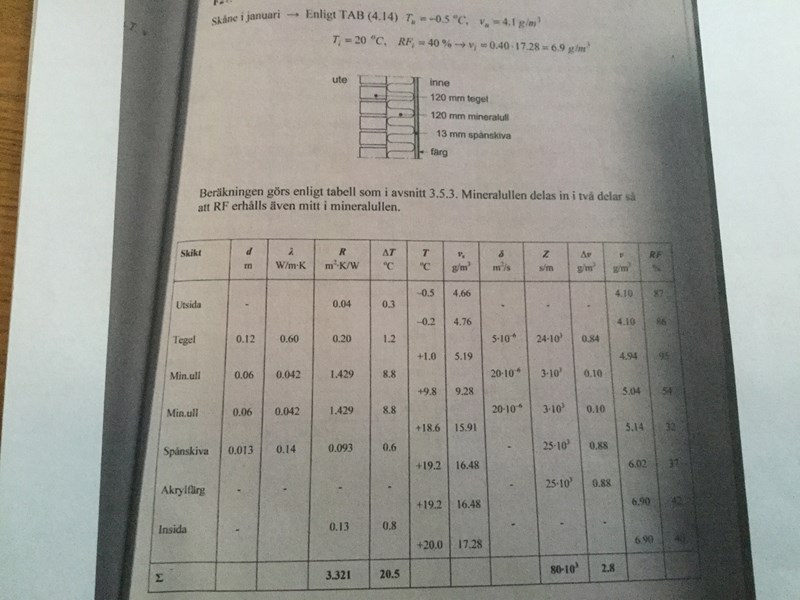

jag bifogar ett exempel Tabell som hjälp sidan 1/1 här nedan.

Om vi tar och kollar om mina värde ang Temperaturen är rätt på kolum 6 DVS +5    +5,1   +5,4  +15,8   +16,1   +21,5  och +22?

Affe Jkpg 5384
Postad: 29 nov 2019

Börja t.ex. med att beräkna hur mycket ånga i g/m3 du har inomhus.

Ta reda på hur du ska använda dig av ång-genomsläpplighets-koefficienterna.

Temperaturstegen du beräknat för väggen orkar jag inte kolla. Men om du t.ex. räknat inifrån och hamnat ute på rätt utetemperatur, så har du sannolikt räknat rätt.

osv.

charlie2016 575
Postad: 30 nov 2019 Redigerad: 30 nov 2019

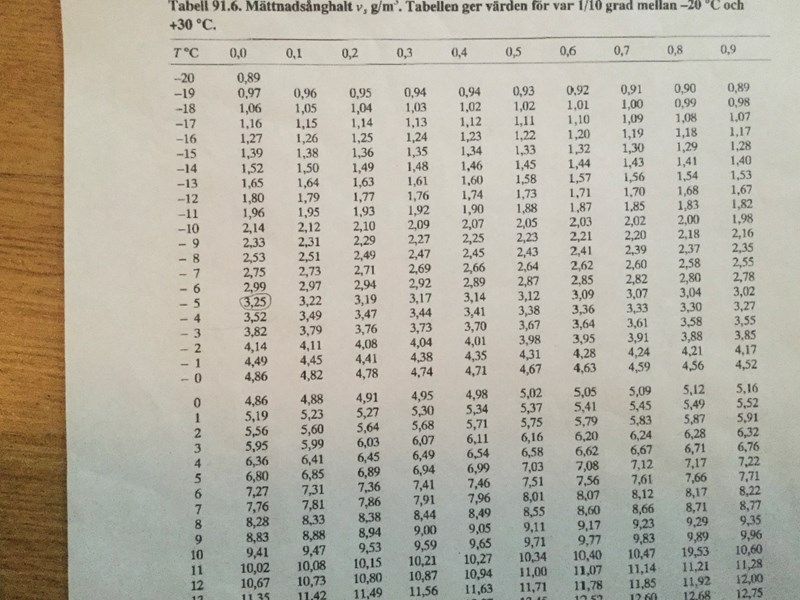

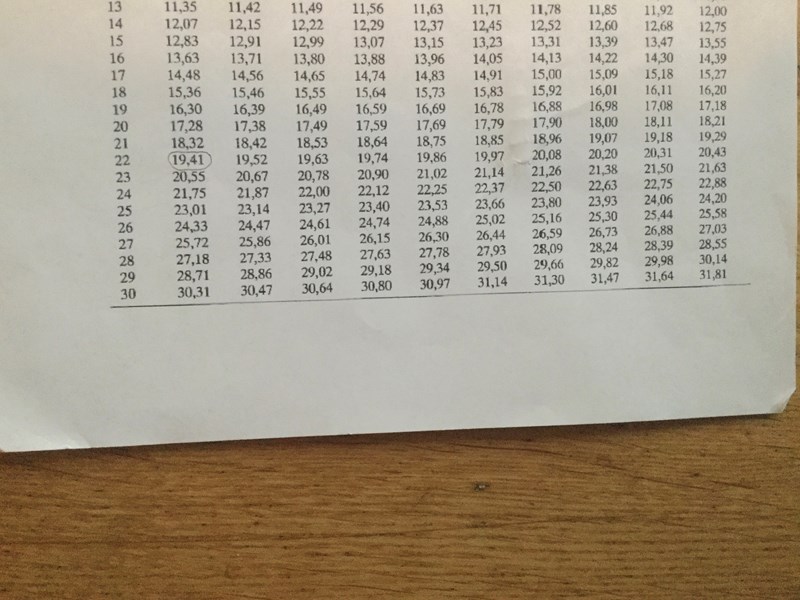

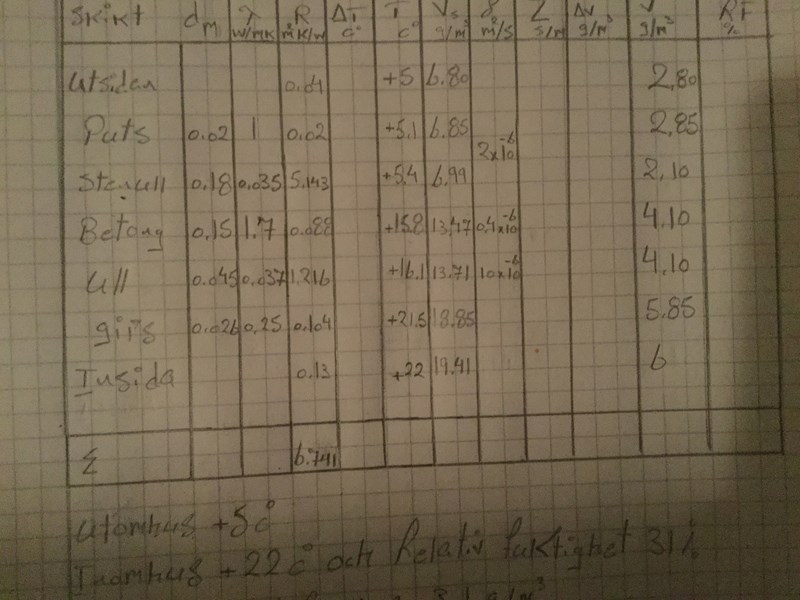

Affe  är mina Vs g/m^3 värde rätt?Om vi börjar från  inomhus så har jag fyllt på tabellen.Dvs kolum 7 Dessa värde för Vs g/m^3   19,41 ,18,85,13,71 , 13,47 ,  6,99 , 6,85   Och 6,80.jag förstår mig på hur man hittar dessa värde det är Tabell 91,6 Mätnadsånghalt,det jag inte förstår när det är ojämna värde på Temperaturen tex om vi tar +22 så är det kolum 0,0 där det står 19,41 det förstår jag.Det jag inte förstår är när det blir kommatecken dvs 21,5 är det så att man tittar på tex Temperatur 21  och sedan kolum 0,5 uppifrån och sedan vi hamnar på 18,85? Hoppas du förstår vad jag menar tack affe

Affe Jkpg 5384
Postad: 30 nov 2019

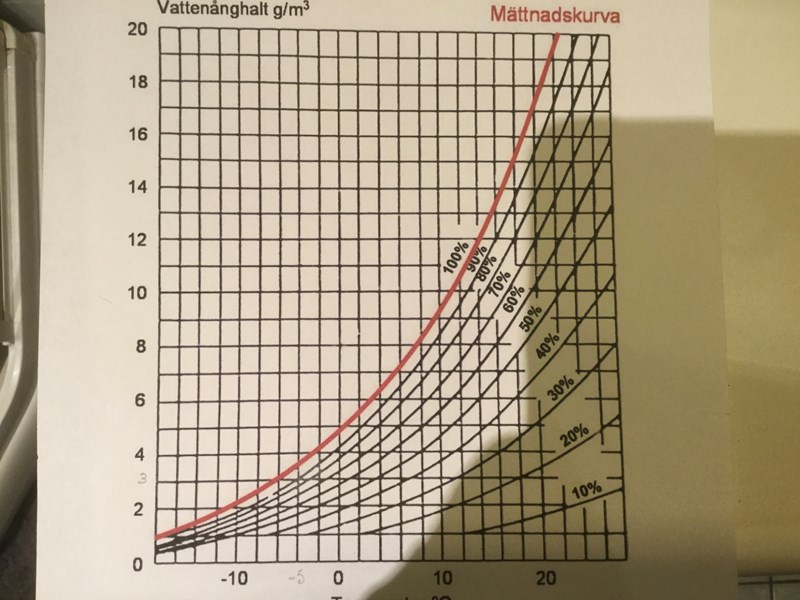

Du kan dubbelkolla dina Vs-värden, genom att även titta på den röda Mättnads-kurvan (100%)

det jag inte förstår när det är ojämna värde på Temperaturen tex om vi tar +22 så är det kolum 0,0 där det står 19,41 det förstår jag.Det jag inte förstår är när det blir kommatecken dvs 21,5 är det så att man tittar på tex Temperatur 21  och sedan kolum 0,5 uppifrån och sedan vi hamnar på 18,85? Hoppas du förstår vad jag menar

Ovanstående förstår jag inte…:-)

charlie2016 575
Postad: 1 dec 2019

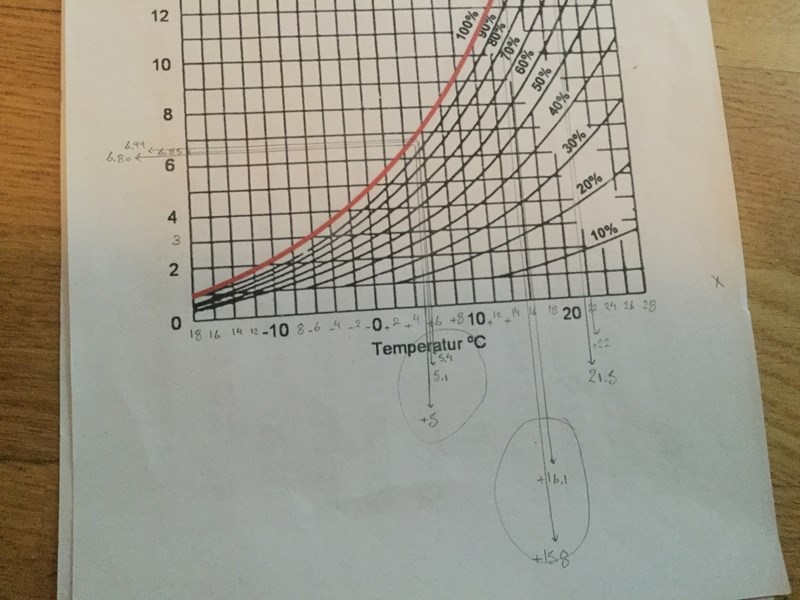

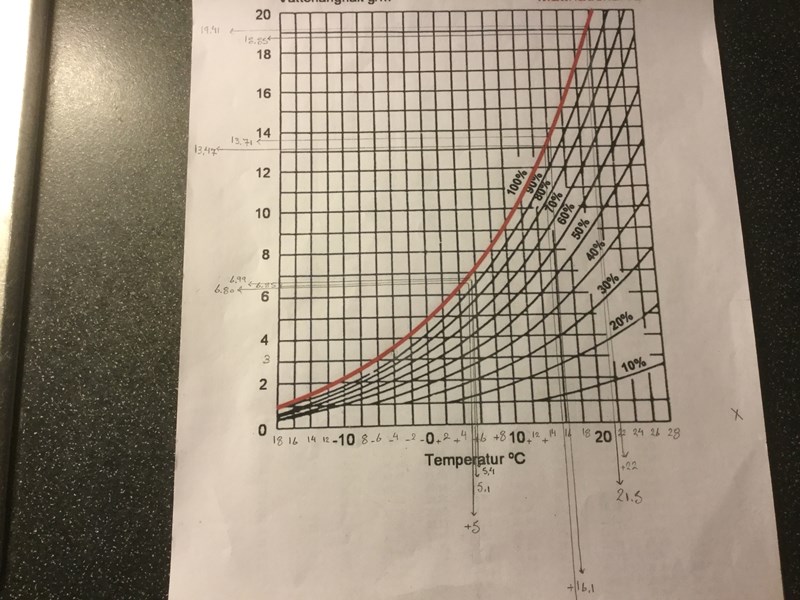

Helt rätt.tusen tack Affe.Det va mycket lättare och hitta dessa värde från Mättnadskurvan än och titta på Tabell 91.6🙏🏻🙏🏻.Affe undrar om du kan se att jag mina värde är rätt på Mättnadskurvan här nedan.

För och hitta värde på V g/m^3 är det fortfarande vattenånghalt g/m^3 på Mättnadskurvan som gäller?

Affe Jkpg 5384
Postad: 1 dec 2019

Dina lodräta linjer för 5, 5.1, 5.4 och 21.5 är felaktigt ritade :-(

På x-axeln är det två grader mellan varje skalstreck

charlie2016 575
Postad: 2 dec 2019 Redigerad: 2 dec 2019

Affe det är lite tröngt och ritta alla 3 där,men hoppas du ser vad jag har gjort.5 är mellan 4 och 6 som du ser där nere och sedan 5,1 är precis efter 5 och sedan följer 5,4 Temperatur.När det gäller 21,5 så är det mellan 20 och 22 och 21,5 är strax efter 21.Hoppas det syns tydlig🙏🏻

Affe Jkpg 5384
Postad: 2 dec 2019 Redigerad: 2 dec 2019

Varför ritar du sneda stödlinjer som ska vara lodräta ? :-(

Sedan är det inte fel att illustrera både 5.0 och 5.1 med en enda stödlinje.

charlie2016 575
Postad: 3 dec 2019

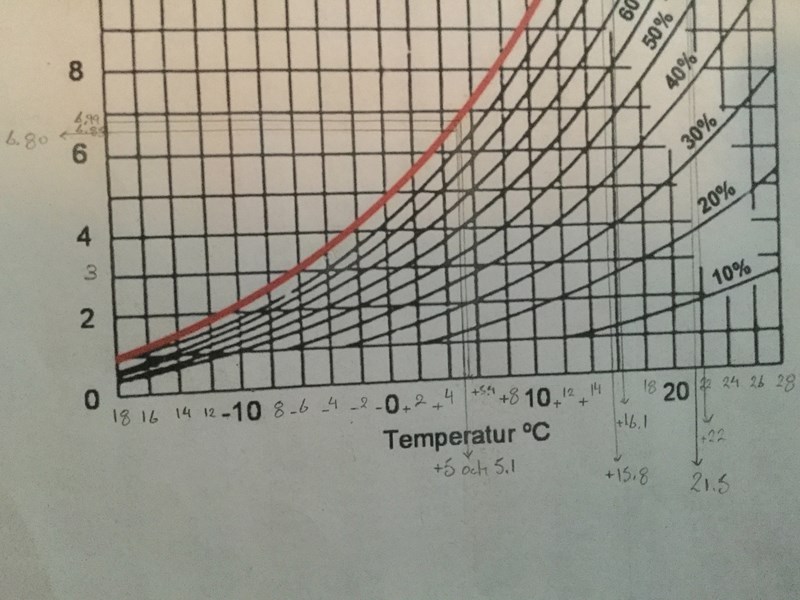

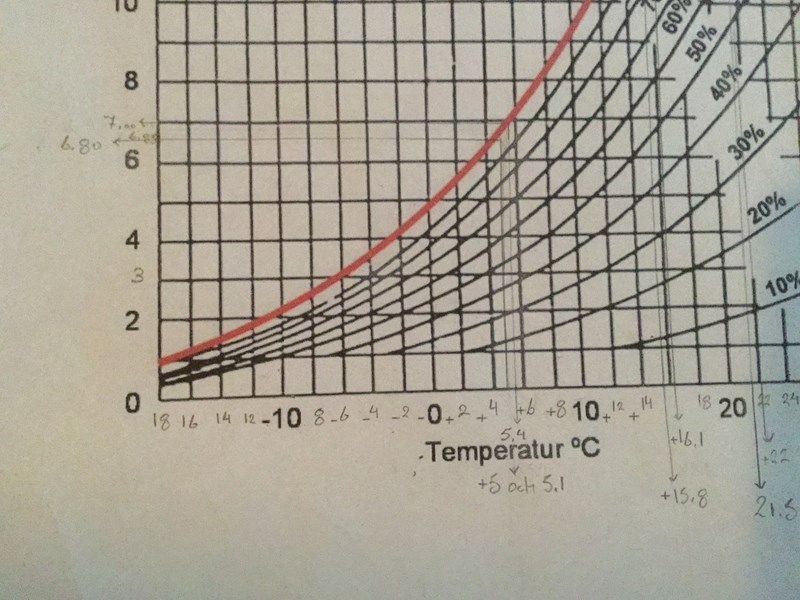

Affe om du tänker på de som jag har markerat .jag har rittat de stödlinje för att du skall lättare se mina värde.Nu har jag  gjort som du sa jag har illustrerat. 5,0 och 5,1 med en enda stödlinje🙏🏻🙏🏻

Affe Jkpg 5384
Postad: 3 dec 2019

5.4 grader ska då ritas nästan mitt emellan 5 och 6 grader för att sedan motsvara nästan 7.0 g/m3

charlie2016 575
Postad: 3 dec 2019 Redigerad: 3 dec 2019

Ja 5,4 är nu Exakt mellan +5 och +6 och det motsvara 7 g/m^3.

Affe för och beräkna den näst sista kolum Dvs V g/m^3 är det och multiplicera 19,41 X 31% som är våra Relativa fuktighet så får vi 6,1 eller så tror jag att man tar kolum 7 Vs g/m^3  man tar tex värde 19,41 och Mättnadskurvan 31% så får man V g/m^3?

Affe Jkpg 5384
Postad: 3 dec 2019

Fukttillskottet på vutsida 3.1g/m3 antar jag kommer från insugen utomhusluft.

RF 31% inomhus vid 22 grader ska du läsa i diagrammet vad det motsvarar för antal vinsida g/m3

Sedan tycks det som att du räkna en "fuktstege" (g/m3) mellan alla skikt, med värden som går mellan vinsida och vutsida

charlie2016 575
Postad: 3 dec 2019

Affe om du ser på mina värde om vi kollar från +22  +21,5  +16,1  +15,8  +5,4  +5,1 och +5.är det rätt värde 6  5,85   4,10  4,10  2,10  2,85 och 2,80

Affe Jkpg 5384
Postad: 3 dec 2019

Var du får 19.41*0.31 ifrån förstår jag inte...!

För RF 31% inomhus vid 22 grader ska du läsa i diagrammet att det motsvarar ca 6 g/m3.
Dra stödlinjer noggrant, så kan du bättre se om det stämmer.

Du börjar korrekt med 6g/m3 på insidan men slutar med 2.8g/m3, vilket du borde förstått är fel :-(. Ånghalten på utsidan skrev jag ju i mitt senaste inlägg före detta inlägg.

charlie2016 575
Postad: 4 dagar sedan

Affe du skrev att Fukttillskott på V utsidan 3,1 g/m^3 antar jag kommer från insugna utomhusluft.om vi börjar på den första värdet Dvs utsidan  är det så att vi skall ta våra stödlinje från Temperaturen +5 i RF 31%fuktighet,eller så om vi dra stödlinje -3,1 eller +3,1 i RF 31%.När jag läser din första rad så betyder det att man skall ta stödlinje -3,1 eftersom det är ute?

Affe Jkpg 5384
Postad: 4 dagar sedan

I början skrev jag att:

Ta reda på hur du ska använda dig av ång-genomsläpplighets-koefficienterna.

charlie2016 575
Postad: 15 timmar sedan

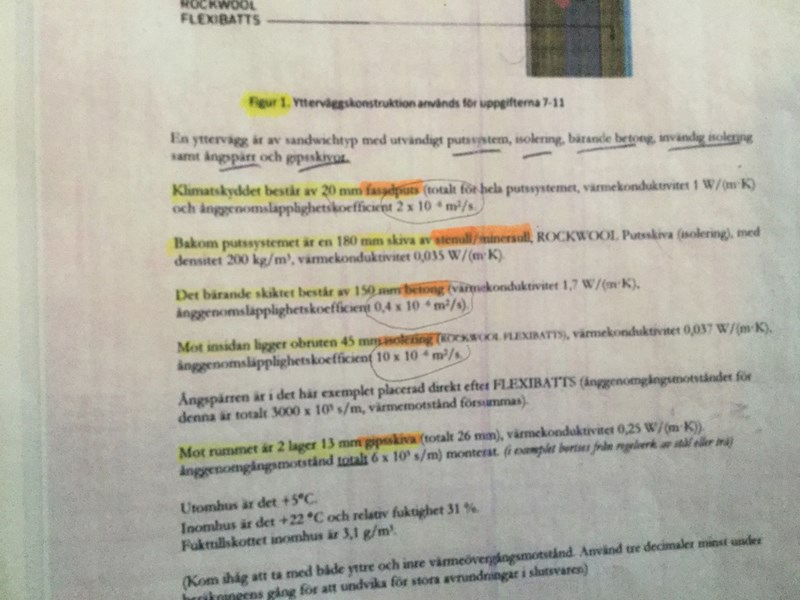

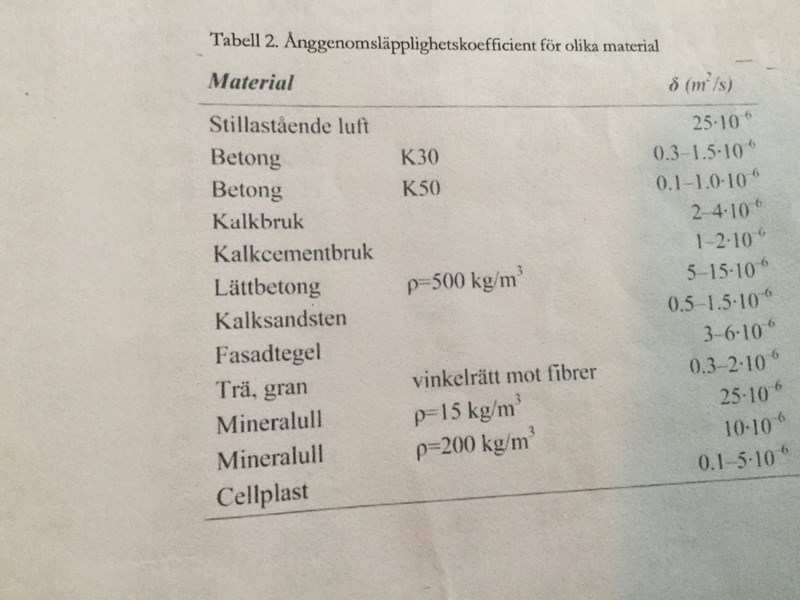

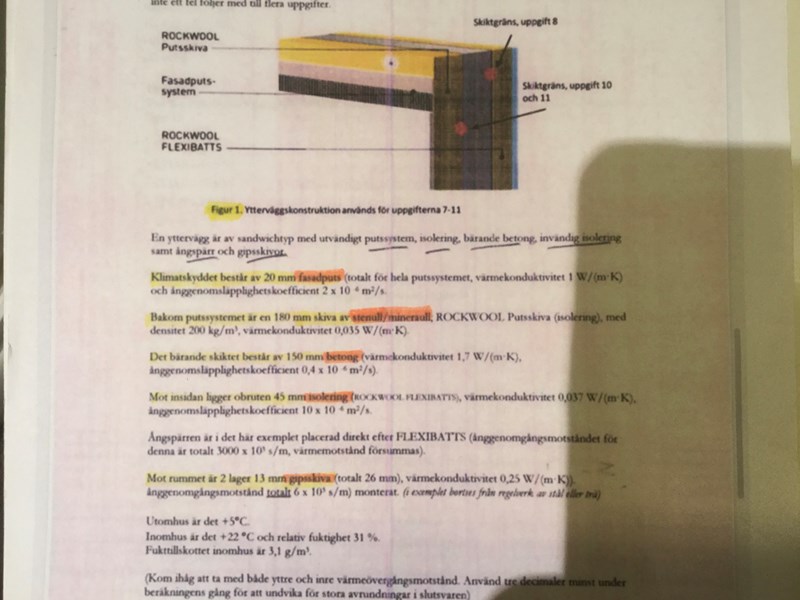

Ja helt Korrekt.jag kommer ihåg du sa det Affe.När det gäller fasadputs och betong och isolering så har vi dessa värde i uppgiften som du ser här nedan.vi har även tabell i Formelsamlingen oxå för andra skikt.

Formel för Ånggenomsläpplighetskoefficient är [m^2/s].

Är det så att man tar m diameter och delar i sekund i varje skikt?

Affe Jkpg 5384
Postad: 12 timmar sedan

Du ska bl.a. fylla i kolumnen Z genom att för varje skikt beräkna:

Z=dδ [skiktets tjocklekånggenomsläpplighets-koefficienten]
