Ang materialets elasticitetsmodul

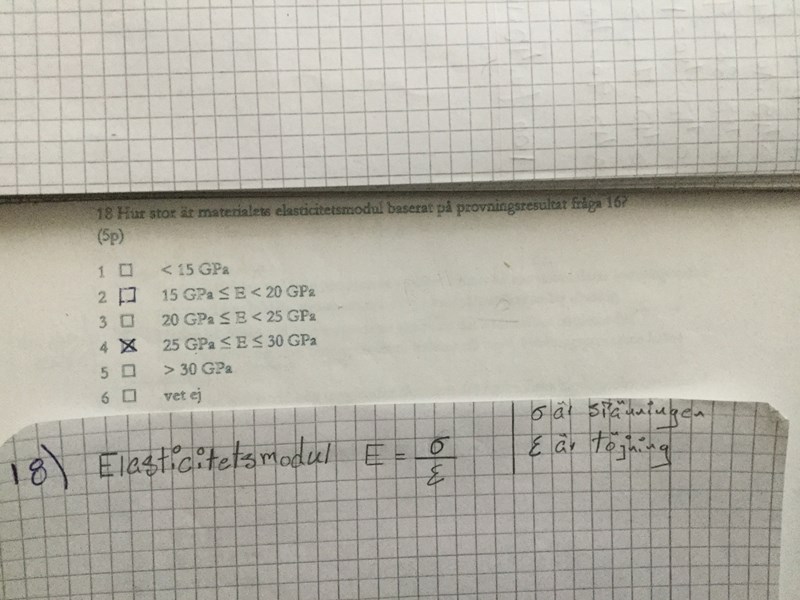

hej ?Hur stor är materialets på Elasticitetsmodul baserat på provningsresultat fråga 16?

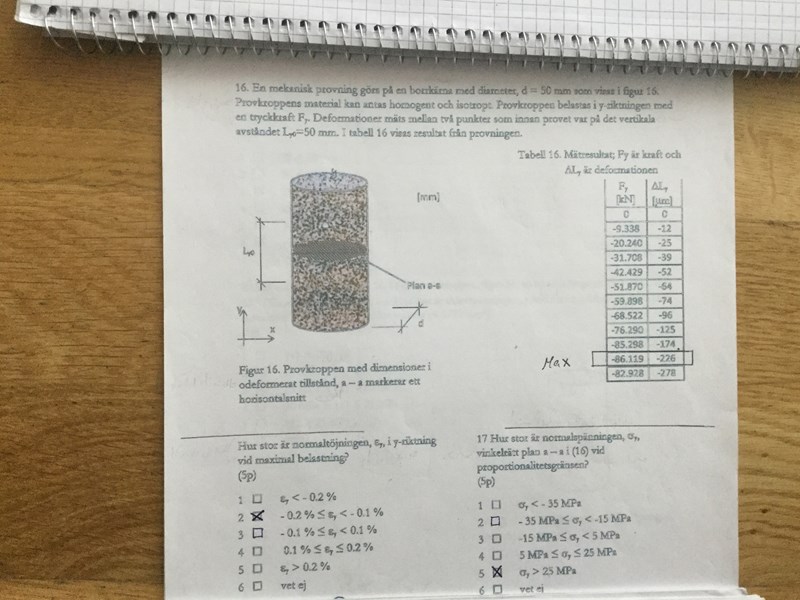

Är det så att vi använder oss av den formel ang Elasticitetsmodul från provningsresultatet på figuren fråga 16 på bilde?

vi har räknat ut värdena från föra uppgiften.spänningen eller Normalspänningen som är 43,9 [Mpa] och töjningen som är - 0,46% mm.

om man använder sig av formel så tar man 43,9/ -0,46%=

tusen tack

Det är fel spänning och töjning du tagit fram eftersom du gjorde fel på uppgift 17. Normalspänningen vid proportionalitetsgränsen var inte 43.9 MPa, det är brottgränsen. Proportionalitetsgränsen nås ungefär vid -59.898 kN och -74 μm vilket ger en normalspänning och töjning som:

$σ = \frac{- 58 898 N}{1963 m m^{2}} = - 30 M P a$

$ε = \frac{- 74 μ m}{50 000 μ m} = - 0.00148$

Således får vi elasticitetsmodulen som:

$E = \frac{σ}{ε} = 20.3 G P a$

Det verkar som om de söker svaret $15 \leq E \leq 20 G P a$ vilket är lite på gränsen. Inga kompressionsförlopp förutom det första och det fram till $R_{p 0.2}$ ger ett tydligt svar inom detta intervall.

Tack Ebola
