Ang Temperaturfördelning

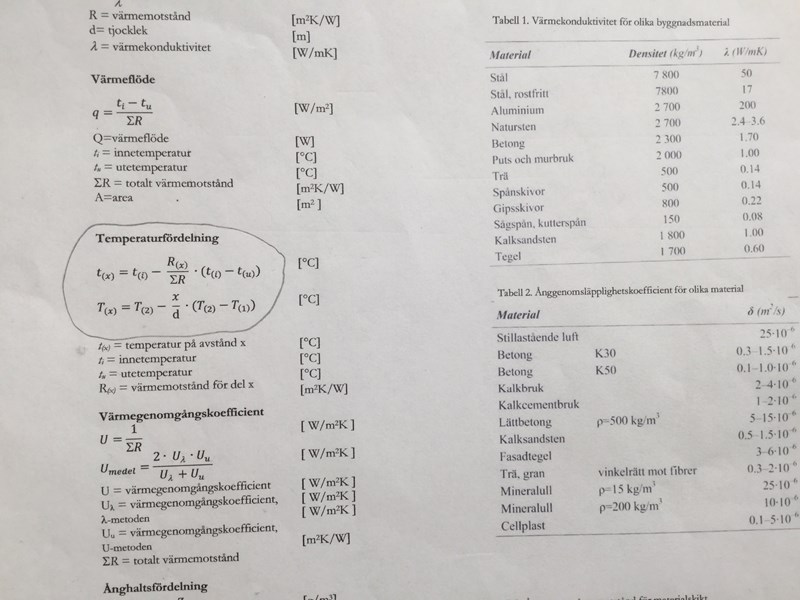

Hej som du ser i uträkning 26 så skall vi gå genom temperatur fördelning genom olika byggnadsmaterial och vi använder av oss av ett formel som jag bifogar här .

vi har temperatur ute -10 C

tempratur inne +20 C

Egentlig min lärare så börjar han från den Varma sidan eller insidan som är varm.

om vi börjar underifrån tabell så är +20 . Nästa värde som är 19,3 stämmer inte det är 19,8.  Dvs egentlig hans formel Tx=T1- R(x)/R ( T1-T2).  20-0,059/4,035*(20-10)=19,8

alla värde stämmer men -5,7 för mu eller mineralull stämmer inte?

väldig snällt om vi kan gå genom det

Affe Jkpg 5255
Postad: 30 okt 2019

t(i) - t(u) = 20-(-10) = 30...fast du kanske skriver fel men räknar rätt?

Sedan måste du hålla reda på parenteser...

t(x) = t(i)  - ((R(x) / R) * ( t(i)-t(u)))....fast du kanske skriver fel men räknar rätt?

charlie2016 Online 559
Postad: 4 nov 2019

Tack för ditt svar Affe.om jag börjar underifrån Så stämmer dessa värde Dvs +20 (inne).  19,3( gips) och 19,0 (trä och mu+trä).men de tre sista värde Dvs -5,7 C   -8,7 C. -9,8 C stämmer inte.

20- 0,13/5,519* (20 - (-10))= 19,3 C  gips helt rätt

20 - 0,13+0,059/5,519* ( 20 - ( -10)) =  19,0 helt rätt

Egentlig Formel Om vi tar  20- 0,13+0,059+3,061* ( 20- (-10))= vi få ej -5,7 ?

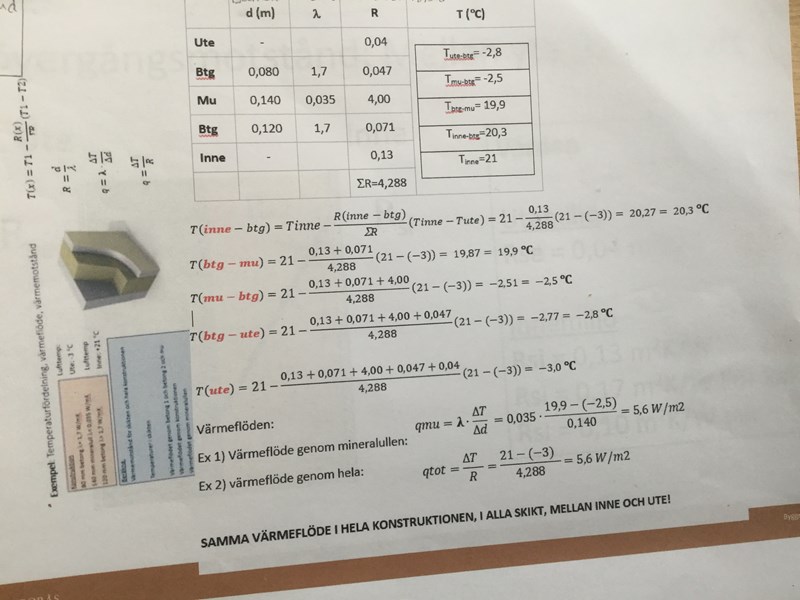

jag bifogar en exempel uppgift.

Affe Jkpg 5255
Postad: 4 nov 2019

Egentlig Formel Om vi tar  20- 0,13+0,059+3,061* ( 20- (-10))= vi få ej -5,7 ?

 20- (((0,13+0,059+4.545) / 5.519)* 30) =  - 5,7

Det tycks vara väggen som motsvarar kolumnen Rmu som ni räknar på.

charlie2016 Online 559
Postad: 6 nov 2019

Affe förlåt det blev lite svårt här för mig igen.om vi tar för Asfaboard så tar vi

20- (0,13+0,059+0,545)/5,519= vi får inte den värde -8,7 ?

Affe Jkpg 5255
Postad: 6 nov 2019

20- (0,13+0,059+0,545)/5,519= vi får inte den värde -8,7 ?

Man lägger egentligen bara till temp.-fallet över asfaboarden, till den temp. man hade innan (-5,7)

20- (((0,13+0,059+4,545+0,545) / 5.519) * 30) =

-5.7- ((0,545 / 5,519) * 30) =  - 8,7

charlie2016 Online 559
Postad: 7 nov 2019

Affe menar du att man lägger bara temp - över i det här fallet när vi har Asafaboard Material? Eller gör man detta När vi kommer till den kalla sidan eller ute?Dvs lägger Temp - över?

Är det rätt den sista jag har gjort?

20- (0,13+ 0,059+4,545+0,545+0,2/5,519)*(20-(-10)=-9,8 C

Tack

Affe Jkpg 5255
Postad: 7 nov 2019

Jo, det är rätt tänkt, fast jag är noga med parenteser:

20 - (((0,13+ 0,059+4,545+0,545+0,2) / 5,519) * 30) = -9,8

Sedan är det lättare i detta fallet att räkna från kalla sidan:

-10 + ((0,04 / 5,519) * 30) = -9,8

charlie2016 Online 559
Postad: 7 nov 2019

jag ber om ursäkt om paranteser och sen va det mycket lättare och räkna på ditt sätt den kallast delen Dvs -9,8. Tack för det affe🙏🏻🙏🏻

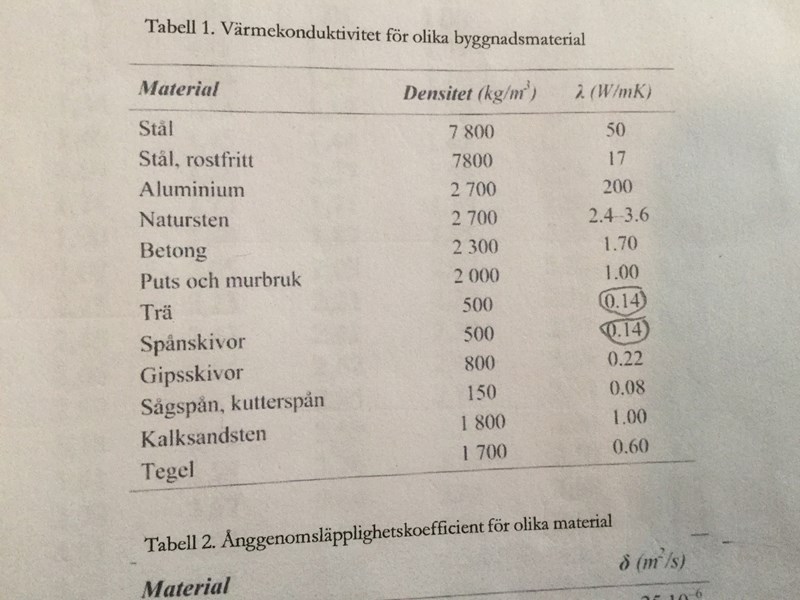

Affe om du tittar under tabellen där det står 1) Värmekonduktivitet Trä+ mu så står det 0,85*0,033+0,15*0,14= 0,049 W/mk

0,033 vet vi att det är mineralull som det står i själva uppgiften.

0,14 är för trä Som jag har markerat i Formelsamlingen.

väldig snällt om du kan förklara de två värde Dvs 0,85 och 0,15? Eller är 0,15 där i uppgiften står 150 mm mineralull?men 0,85 var kommer det i från?

Affe Jkpg 5255
Postad: 7 nov 2019

När du börjar på en ny uppgift ska du skapa en ny tråd

charlie2016 Online 559
Postad: 7 nov 2019

Affe förlåt det är samma uppgift..uppgift 26 och lösningarna på uppgift 26,men skall jag skappa ändå en ny tråd?

Affe Jkpg 5255
Postad: 7 nov 2019
charlie2016 skrev:

Affe förlåt det är samma uppgift..uppgift 26 och lösningarna på uppgift 26,men skall jag skappa ändå en ny tråd?

Jaha, nu kommer texten till uppgiften :-)
Då kan vi väl fortsätta i denna tråd.

Affe Jkpg 5255
Postad: 7 nov 2019 Redigerad: 7 nov 2019

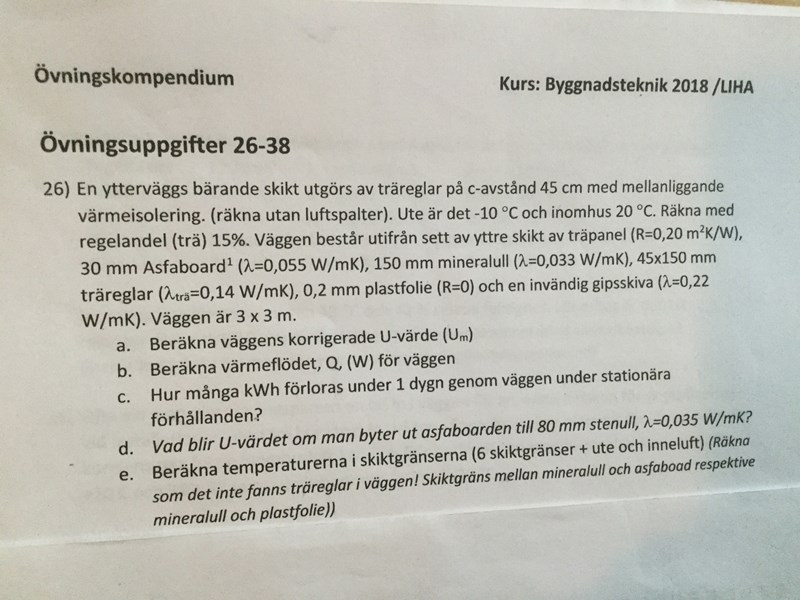

väldig snällt om du kan förklara de två värde Dvs 0,85 och 0,15? Eller är 0,15 där i uppgiften står 150 mm mineralull?men 0,85 var kommer det i från?

Det står i uppgiften att man ska räkna med 15% (0,15) träregel-andel i väggen. Mellan träreglarna (150mm) finns 150mm tjock mineralull (mu).

100-15 = 85% (0,85) av den del av väggen är då mineralull

charlie2016 Online 559
Postad: 7 nov 2019 Redigerad: 7 nov 2019

Helt korrekt Affe.tusen tack🙏🏻Väldig nöjd med denna hjälp.
