charlie2016 824
Postad: 18 sep 2021 17:46

Ang tröghetsmoment

Hej snälla finns det nån expert som kan hjälpa mig med det🙏🏽🙏🏽

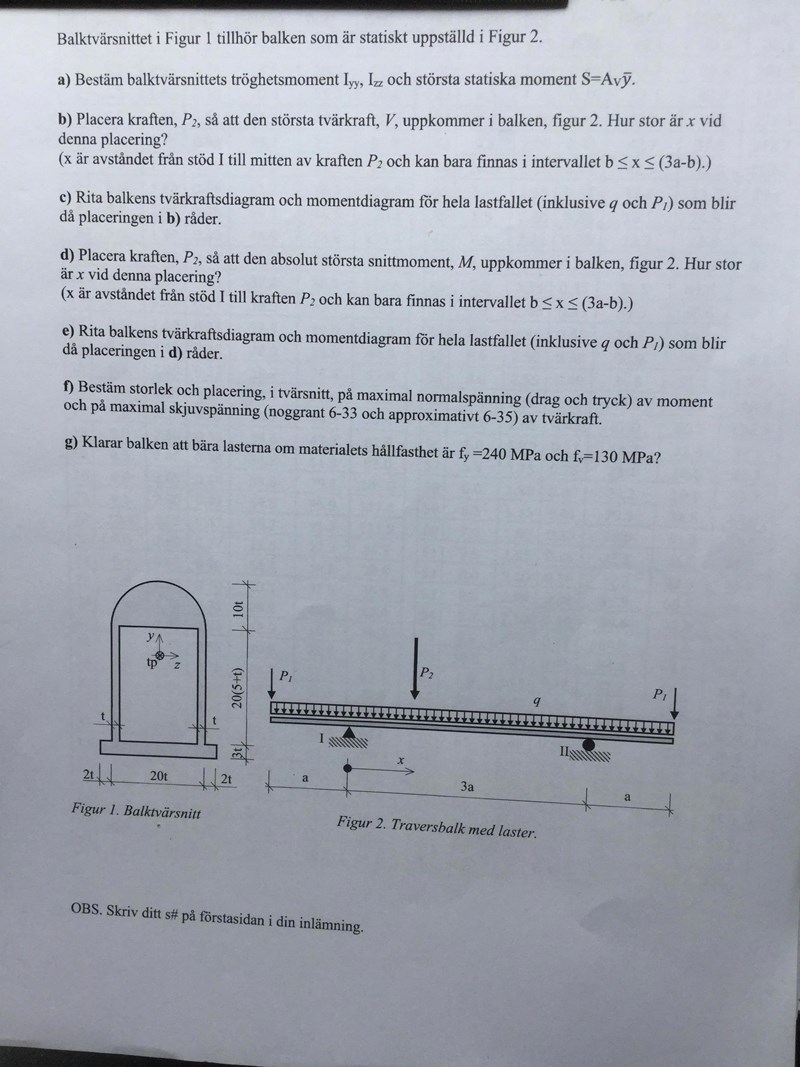

a) hur bestämer man Balktvärsnittets tröghetsmoment I yyy, I zz och största statiska moment ...

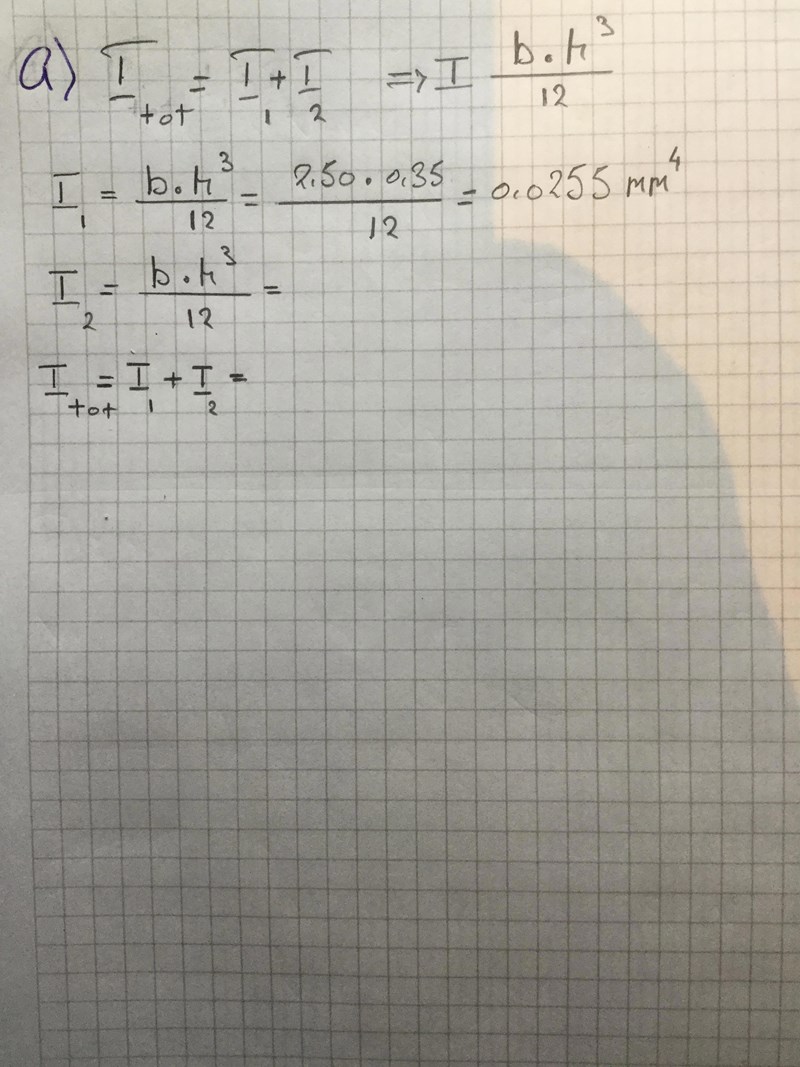

är det så jag räknar dem🙏🏽🙏🏽     Jag har student nummer 72

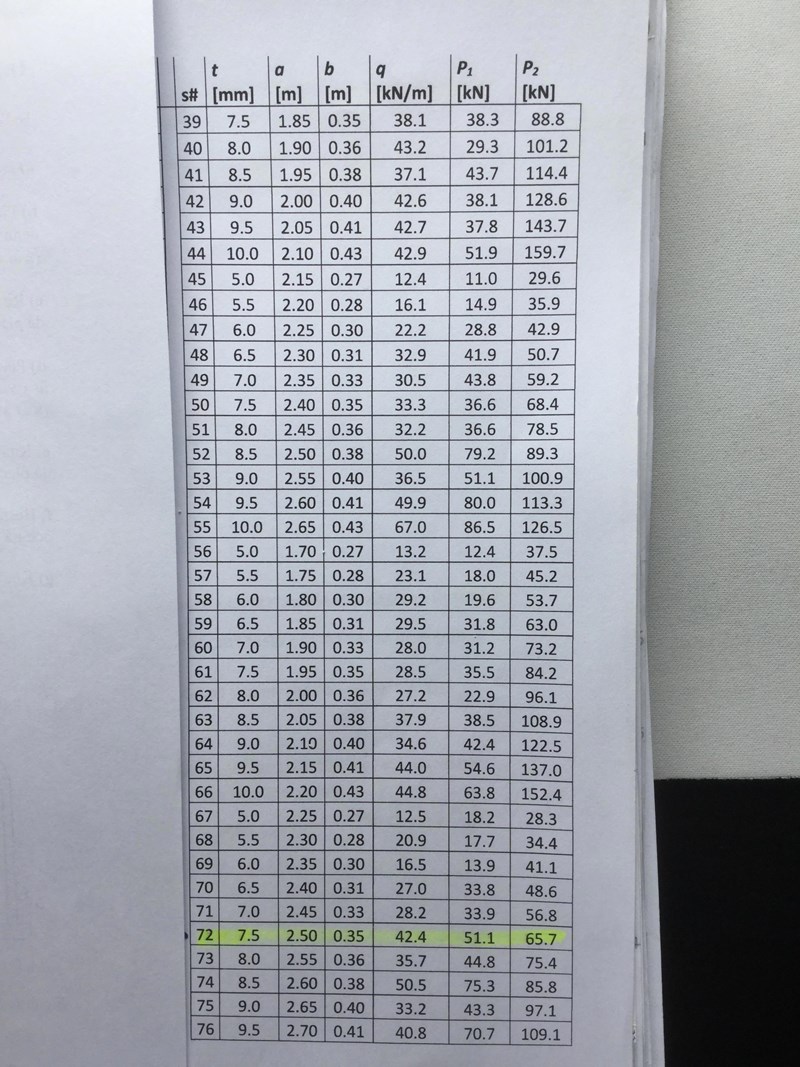

t [mm] =7,5       a [mm]= 2,50     b[mm]=0,35      q [KN/m] =42,4     P1 [KN] = 51,1    P2 [KN] 65,7

Massa 490
Postad: 18 okt 2021 18:47

Tvärsnittet ser ut att bestå av fyra delar. Tre rektanglar och en halvcirkel.

Använd Steiners sats Itp=I0+Ar2

Där I0 är delens yttröghetsmoment kring sin egen tyngdpunkt, A dess area samt r delens tp-avst till hela tvärsnittets tp

Hur bestämmer du hela tvärsnittets tyngdpunkt? I y-led ? I z-led?

För en rektangel är I0=?

För en halvcirkel är I0z=? och I0y=?
