Katarina149 Online 4282
Postad: 23 nov 20:48

Ange magnetfältets riktning

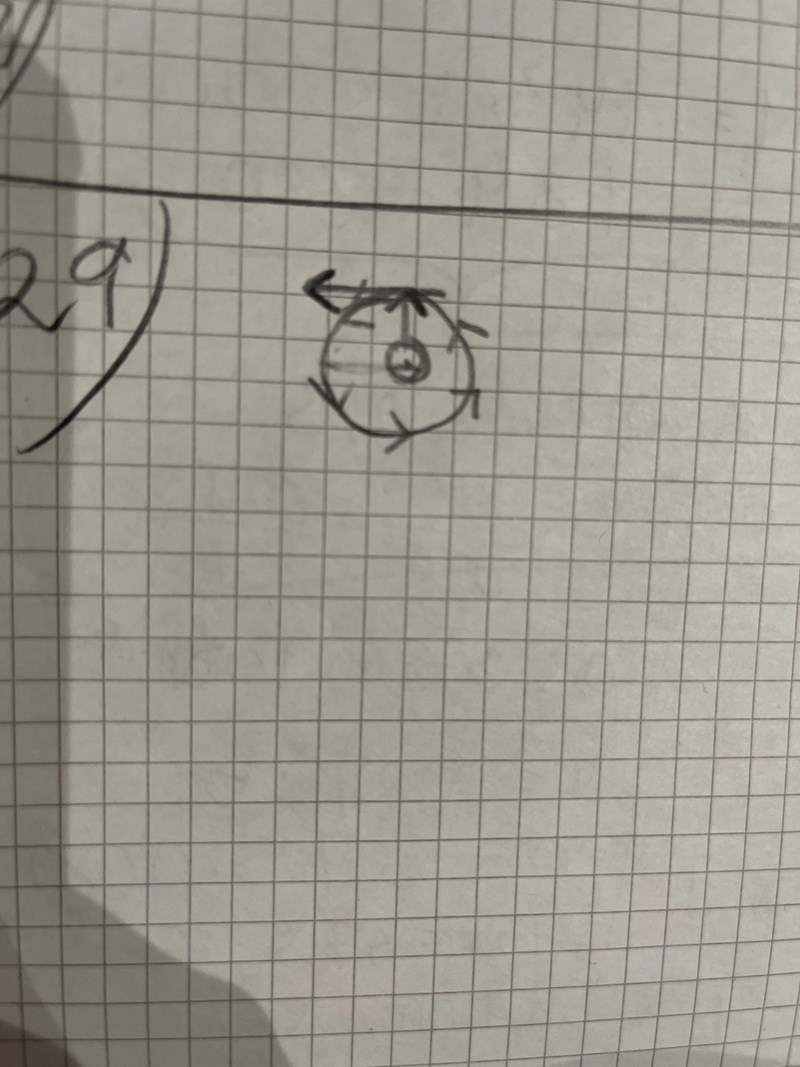

Så här har jag ritat , tangenten i min bild anger magnetfältets riktning

Hur ska man tolka att magnetfältet går rakt ur paprett?

Programmeraren Online 975
Postad: 23 nov 20:53 Redigerad: 23 nov 20:54

Du har ritat rätt. Men det är strömmen som går ut ur papperet, inte magnetfältet. Du har ritat magnetfältet och det ligger ju som du ritat, i papperets plan (för en punkt på ledaren om man ska vara petig).

Katarina149 Online 4282
Postad: 23 nov 20:55

Jaha. Det är alltså strömmen som pekar rakt uppåt medans magnetfältet vid just den punkten som pekar ”horisontellt”

Programmeraren Online 975
Postad: 23 nov 20:56 Redigerad: 23 nov 20:57

Strömmen pekar ut ur papperet ja.

Magnetfältet ligger som ringar runt ledaren. I varje punkt på ringen är riktningen olika men alla riktningar ligger parallellt med papperet. Riktningar är som cirkelns tangent.

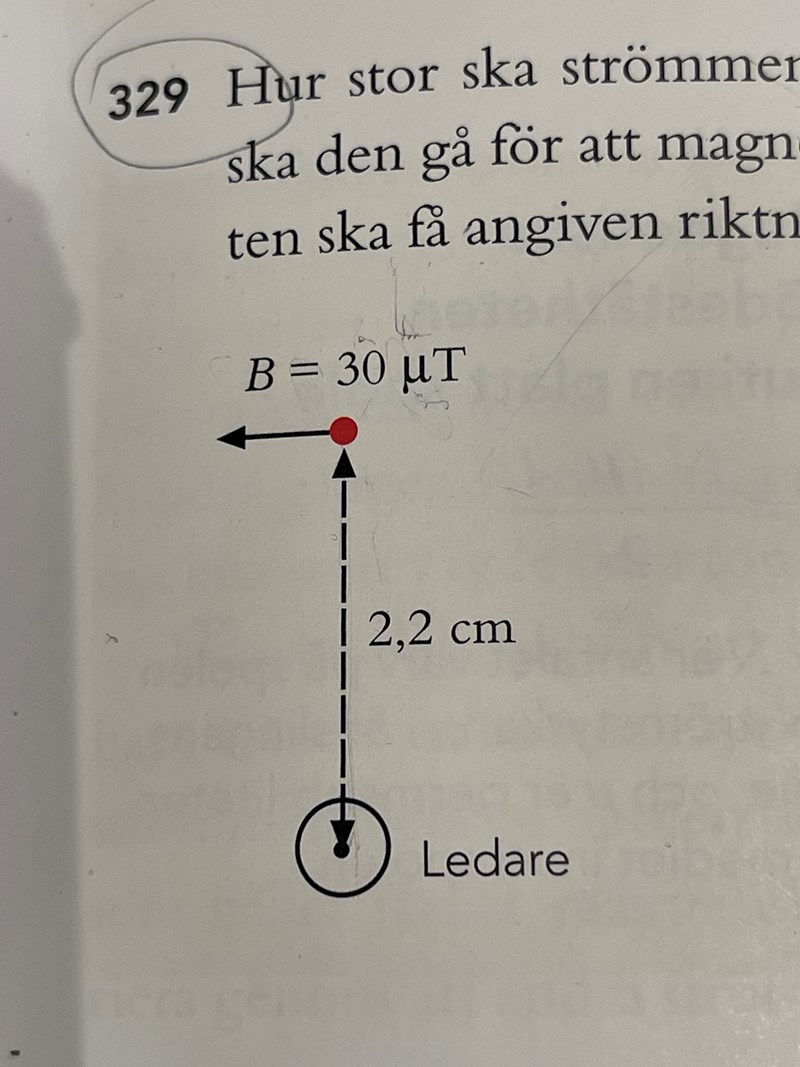

Kolla på bilden i 327-uppgiften.

Katarina149 Online 4282
Postad: 23 nov 21:01

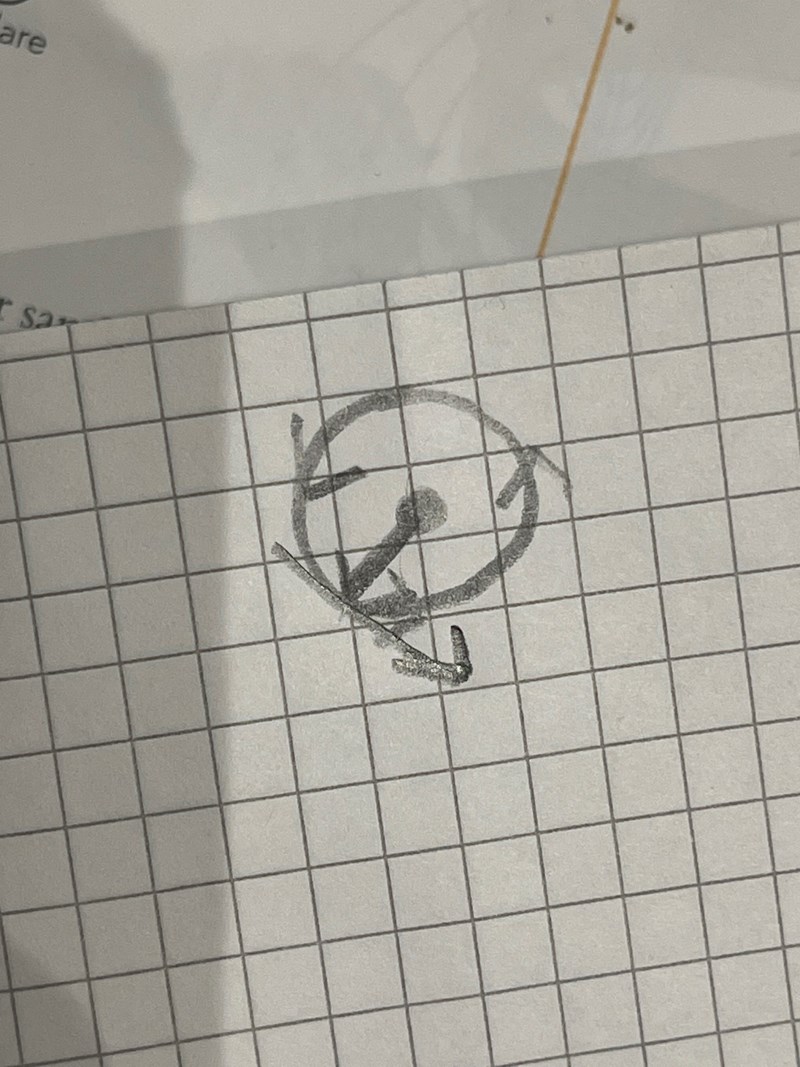

Okej nu förstår jag , det här är den andra bilden (av samma uppgift)

Tangenten visar magnetfältets riktning som är snett nedåt åt höger. Är det rätt svar på magnetens riktning? Strömmen är riktad nedåt åt vänster

Programmeraren Online 975
Postad: 23 nov 21:06 Redigerad: 23 nov 21:07

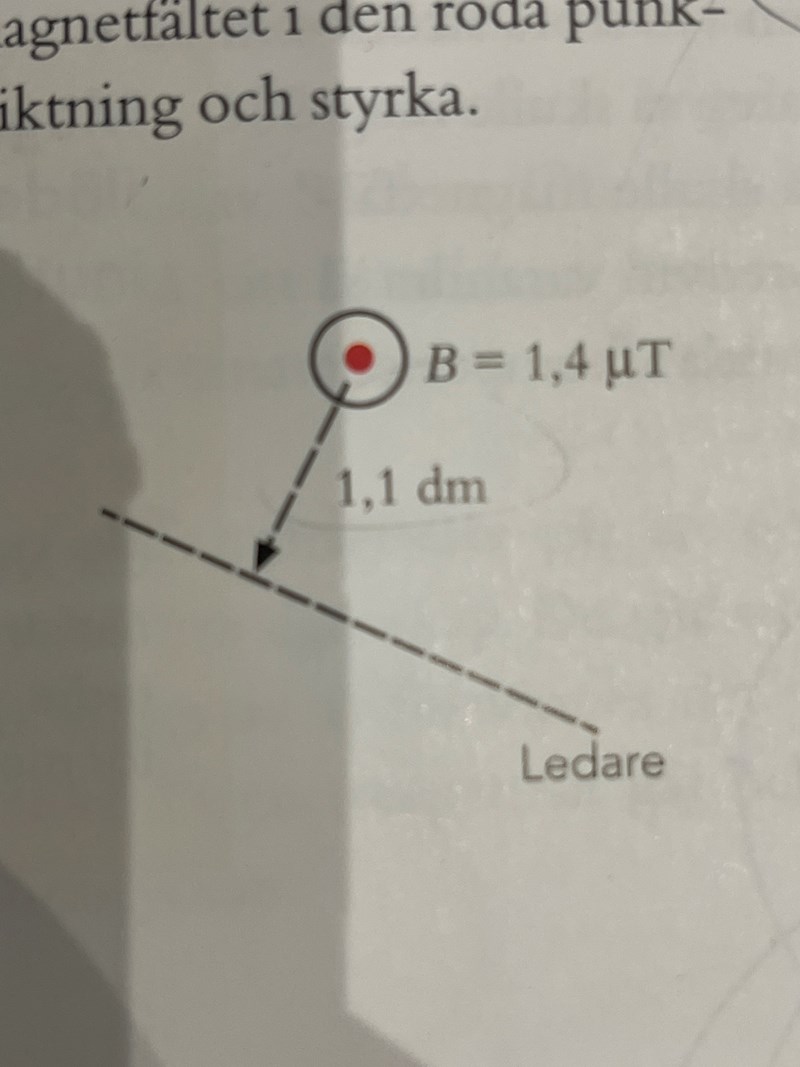

Uppgiften med B=1,4 mikrotT är annorlunda. Här är ledaren streckad och strömriktningen är inte angiven. Däremot är magnetfältets riktning angiven, nedåt i papperet. Då ska du lista ut strömriktningen (tolkar bilden så men ser inte frågan)

Katarina149 Online 4282
Postad: 23 nov 21:08

Ja hur ska man tänka för att lista ut strömriktningen?

Programmeraren Online 975
Postad: 23 nov 21:10

Greppa ledaren så att magnetfältet går nedåt i den röda punkten. Tummen pekar ut strömriktningen.

Katarina149 Online 4282
Postad: 23 nov 22:56

Jag löste uppgiften. Fick hjälp på en av ränknestugorna:)
