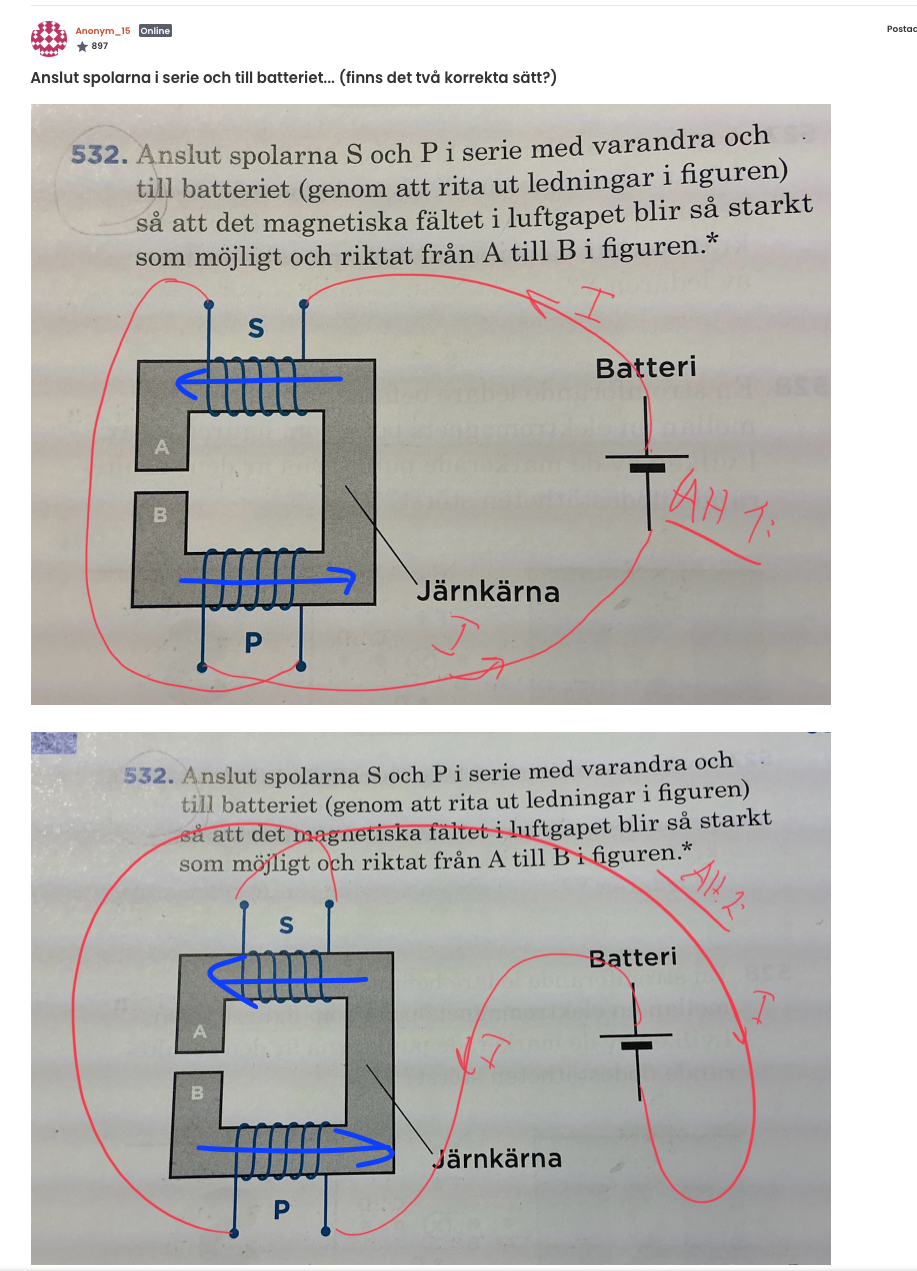

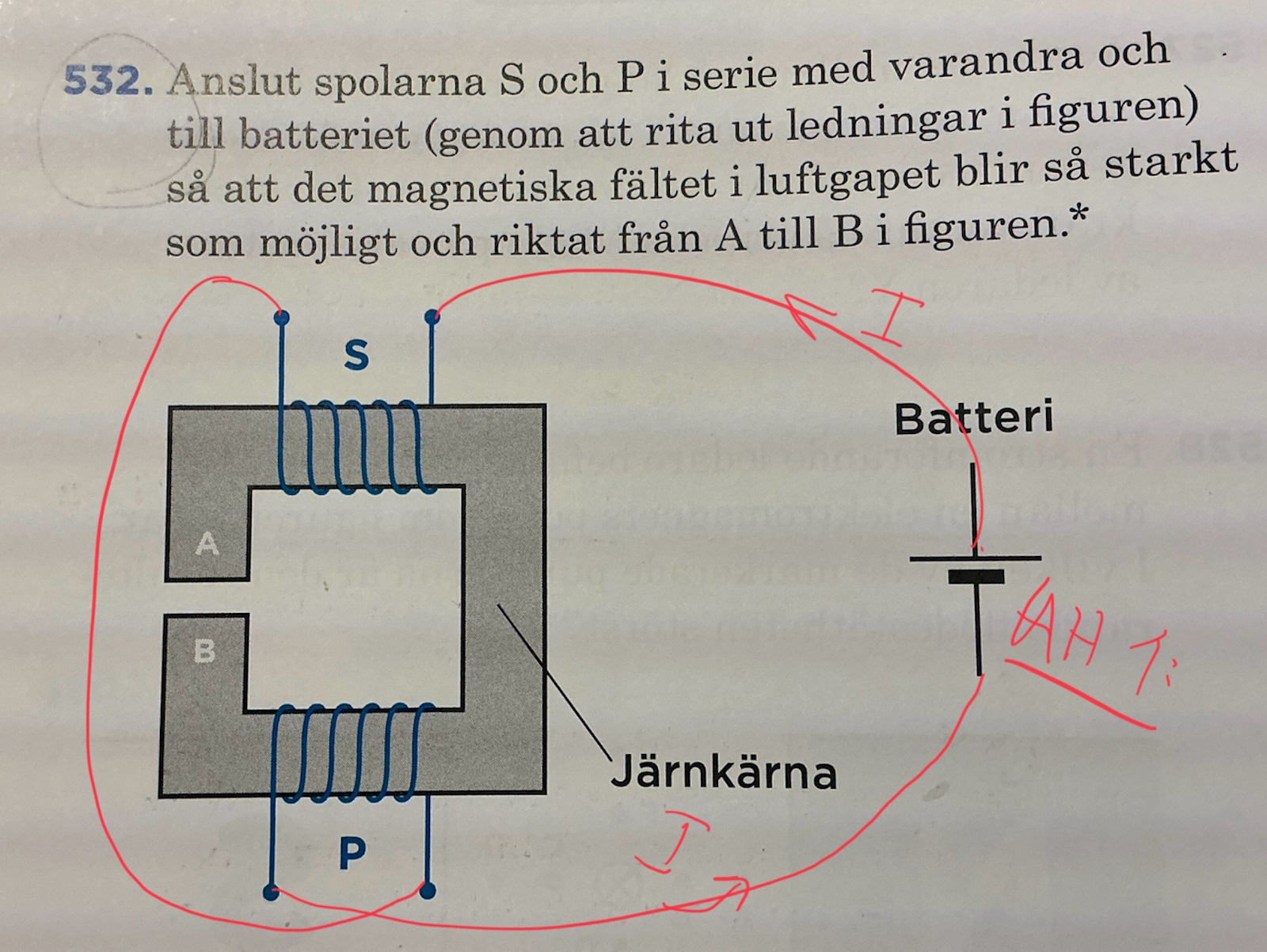

Anslut spolarna i serie och till batteriet... (finns det två korrekta sätt?)

I båda alternativen så blir samverkar spolarna till att ge maximalt fält.
Sen står det också "riktat från A till B".
Jag tror du redan har kollat riktningar på magnetfälten så, vilket alternativ ger den riktningen?

Men jag förstår inte. Högerhandsregeln ger ju att i spole S går den åt vänster och i spole P går den åt höger?

Magnetfältet från båda spolarna ska driva runt magnetfältet i järnkärnan åt samma håll och moturs om vi ska få ett fält i luftgapet som går från A till B.

I och med att det finns en järnkärna så koncentreras fältet till den.

Känner inte att jag förstår. Jag får det fortfarande till att det blir samma som med alternativ 1. Skulle underlätta om någon ritade en bild.

När jag använder högerhandsregeln och virar fingrarna runt spolen får jag samma riktning på magnetfältet i båda fallen?

Vad gör jag fel?

Vänta lite, kan det ha och göra med vilken ände som är närmast pluspolen? Ju närmare, desto starkare? Men med det resonemanget finns det fortfarande två korrekta svar trots att ett ger ett starkare fält.

Ahhhh, nu förstår jag vad du menar.

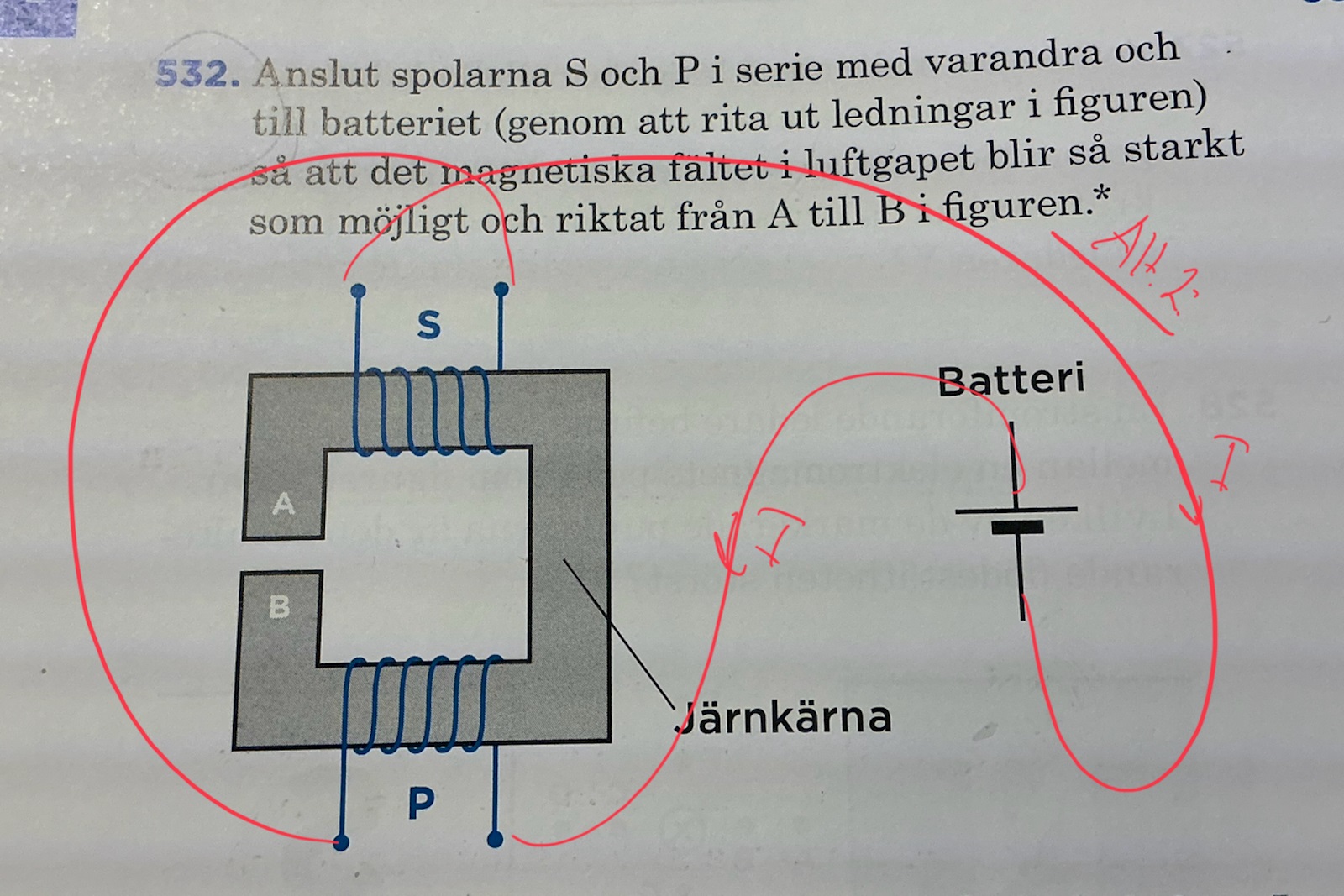

Jag såg inte att S-spolen var kopplad till + i alternativ 1 och minus i alternativ 2. Ledsen för förvirringen.

Så du har rätt, det finns faktiskt två alternativ som funkar. Det viktiga är att strömmen genom spolarna går åt samma håll och då även flödet. Precis som du har ritat.

Kan det ändå vara så att en ger ett starkare fält än ett annat alternativ? Dvs. närmare pluspol = starkare fält. Eller var resonemanget fel?

Nej de ger samma fält. Avstånden till batteriet spelar ingen roll för man räknar med att ledarna (de röda linjerna) är ideala och kan då vara hur långa som helst.

Riktiga ledare har ju en viss resistans men om den är mycket mindre än resistansen i komponenterna så kan man ändå försumma den. I detta fallet får vi anta att spolarna har en viss resistans.

Tack! Alltså ka jag strunta i att facit bara ger korrekt för en av riktningarna, (den övre)?

Anonym_15 skrev:

Tack! Alltså ka jag strunta i att facit bara ger korrekt för en av riktningarna, (den övre)?

Ja, vilken ordning du seriekopplar spolarna spelar ingen roll. Trist att facit missat ena varianten.
