Arbete, verkningsgrad, växlar

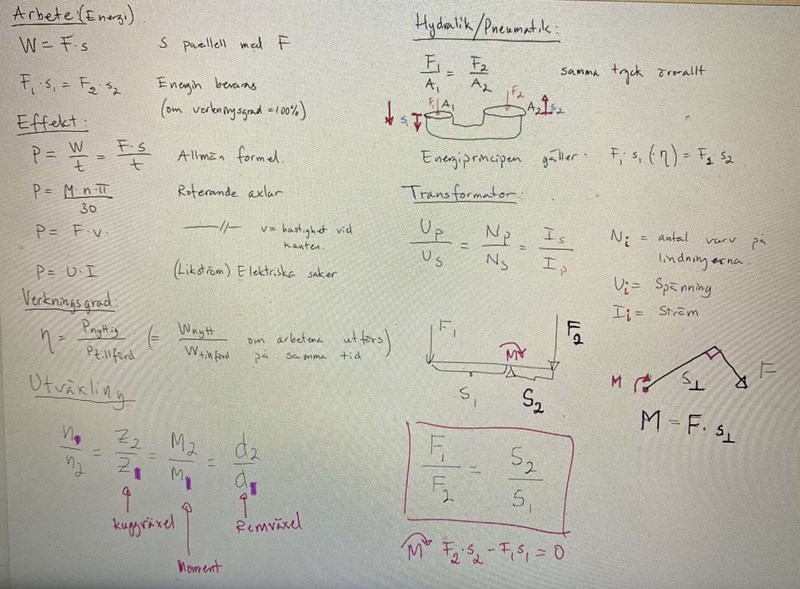

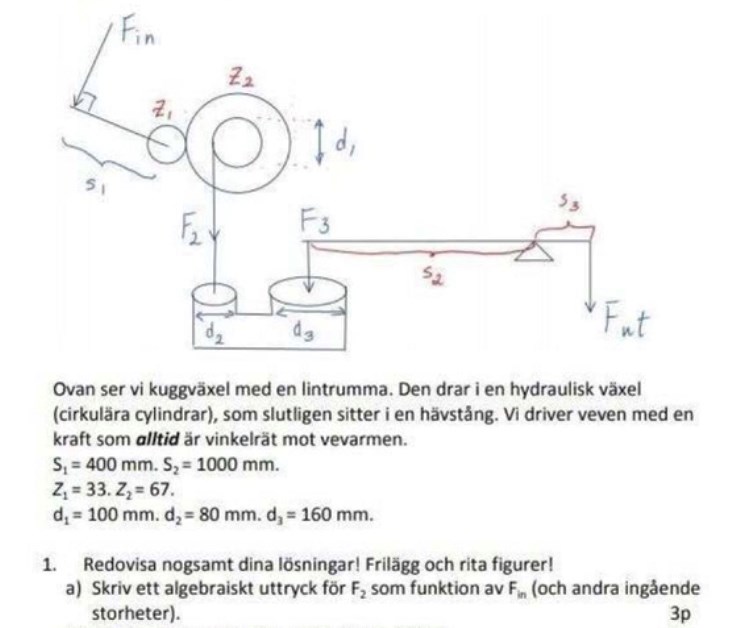

Hej behöver hjälp med denna uppgift!

JohanF 2324
Postad: 22 feb 15:48

Har du försökt?

Marreem13 14
Postad: 22 feb 15:49

Ja men de var 3 år sedan jag läste kursen, kommer inte ihåg så mycket

JohanF 2324
Postad: 22 feb 15:54 Redigerad: 22 feb 15:55

OK, men du måste börja någonstans. Kommer du ihåg någonting om kraftmoment och hävstänger? Och kan du använda dig av det?

Marreem13 14
Postad: 22 feb 17:06

Ja att M = F * d och att formeln för hävstång är F1 * s1 = F2 * s2, s1 är 400mm antar jag men sedan?

JohanF 2324
Postad: 22 feb 17:15

Ja, men vi måste ta en sak i sänder, och räkna ut med vilken kraft som Fin påverkar perifierin på hjulet Z2. Kan du hitta hävarmarna för detta? Den ena hävarmen är S1. Vilken är den andra hävarmen.

Marreem13 14
Postad: 22 feb 17:23

Det är här jag fastnar, är det d1 eller har jag helt fel?

JohanF 2324
Postad: 22 feb 17:43

Jag förstår att det är där du fastnar. Jag fastnade också. Vet du vad "Z1=33. Z2=67" betyder? Finns det någon fler figurtill uppgiften?

Marreem13 14
Postad: 22 feb 17:45 Redigerad: 22 feb 17:49

Fick bara dessa formler till, så Z1 och Z2 är förmodligen kuggväxlarna.

JohanF 2324
Postad: 22 feb 18:26

Jo, jag misstänkte också att de ger utväxlingsförhållandet. Men det kändes som att det inte räckte med att veta förhållandet utan man måste veta respektive radie också. Men jag ska fundera en stund, det är mycket möjligt att beräkningarna faller ut ändå. (Under tiden kanske någon annan hinner svara...)

JohanF 2324
Postad: 22 feb 18:29

Jorå, jag tror att det kanske löser sig ändå. Man behöver bara veta förhållandet mellan radierna. Vilket är samma sak som utväxlingen.

JohanF 2324
Postad: 22 feb 18:33
JohanF skrev:

Jorå, jag tror att det kanske löser sig ändå. Man behöver bara veta förhållandet mellan radierna. Vilket är samma sak som utväxlingen.

Antag två radier på kuggväxlarna, rZ1och rZ2.Vad är då hävarmen till kraften som på verkar periferin på Z2?

Marreem13 14
Postad: 22 feb 19:36

Är inte det också s1? Eller så är det F2, alltså det strecket som sträcker sig från Z2 cirkeln till cylindern under där det står d2.

JohanF 2324
Postad: 22 feb 20:00 Redigerad: 22 feb 20:16

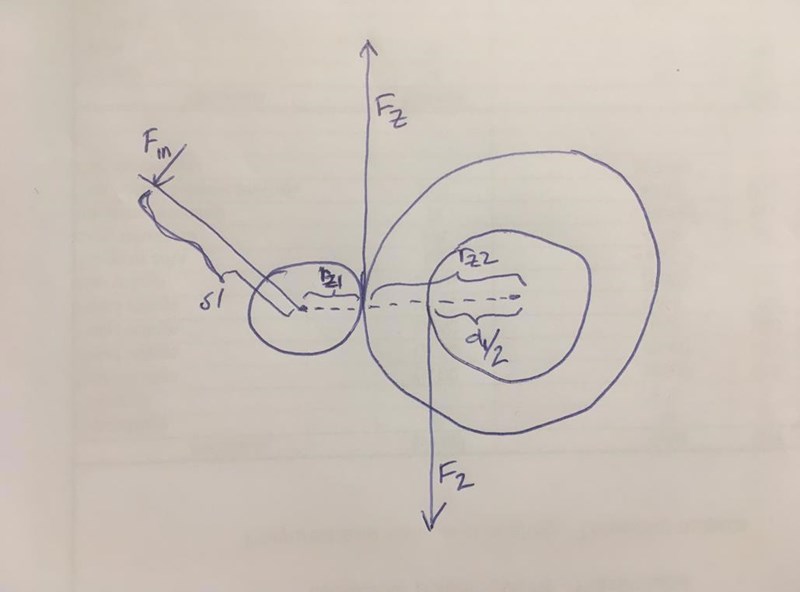

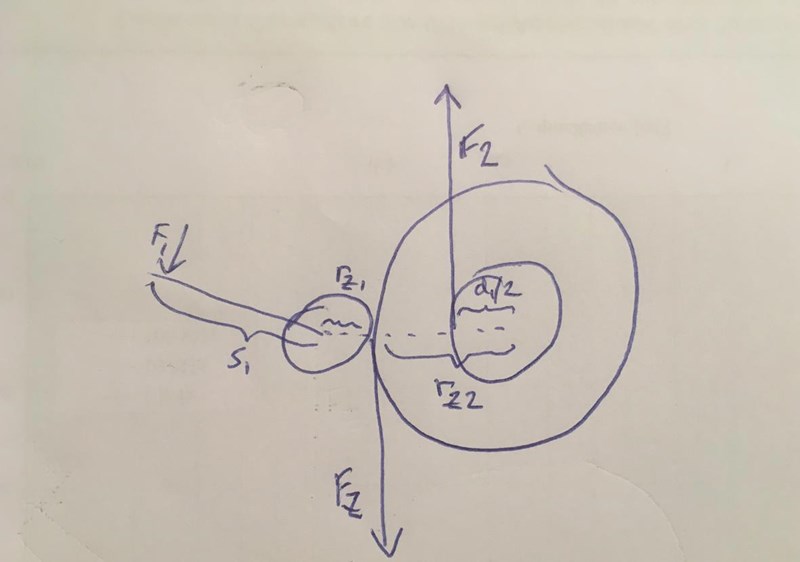

Såhär uppfattar jag det hela. Kom ihåg att utväxlingen Z1Z2=rZ1rZ2. Får du ut någonting av det?



edit, jag ritade krafterna åt fel håll

Marreem13 14
Postad: 22 feb 20:47

Bara att Z1/Z= 33/67 och att d/2 = 50, men jag förstår inte hur rZ1 och rZ2 kommer in i bilden?

JohanF 2324
Postad: 22 feb 21:02 Redigerad: 22 feb 21:03

Momentjämvikt kring lilla kuggens axel:

Fin·s1=FZ·rZ1



Momentjämvikt kring större kuggens axel:

FZ·rZ2=F2·d12

ger

F2=2FZ·rZ2d1=2Fin·s1rZ1·rZ2d1=2Fin·s1d1·rZ1rZ2=2Fin·s1d1·Z2Z1

Marreem13 14
Postad: 22 feb 21:37

Tack så mycket för din hjälp och tålamod att förklara!
