Avancerat och förvirrande kopplingsschema

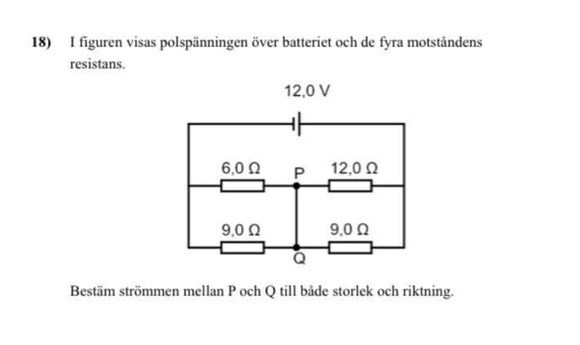

Hej, har en uppgift som jag tycker är klurig att förstå hur jag ska gå till väga med. Gissar på att jag ska beräkna ersättningsresistansen till en början. Men hur gör jag det i detta nät av kopplingar? Vad är parallellkopplat och vad är seriekopplat?

Teraeagle 20558 – Moderator
Postad: 21 maj 23:48 Redigerad: 21 maj 23:52

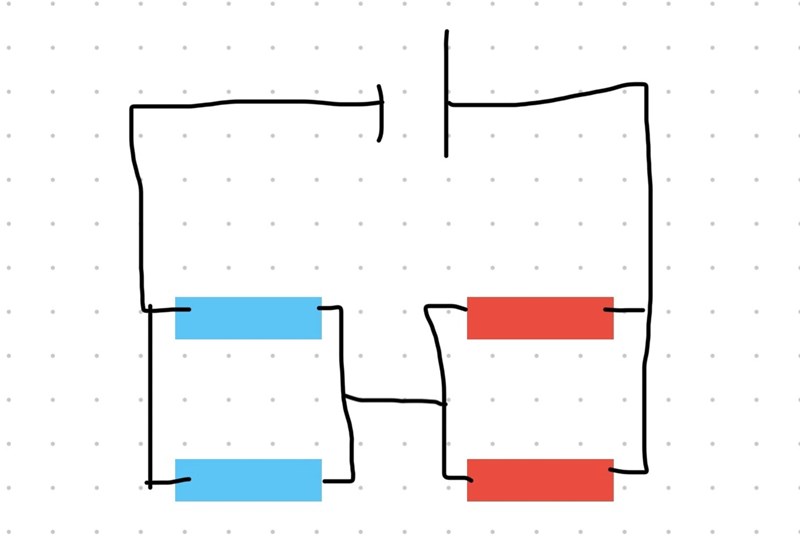

Jag tror det är enklast att börja med att rita om schemat så att man lättare ser att det finns två parallellkopplingar:

Steg två är att beräkna ersättningsresistanserna för dessa två parallellkopplingar. Då får du två seriekopplade resistorer vilket gör att du kan beräkna den totala strömmen från batteriet.

KönigMeister 20
Postad: 22 maj 00:03

Tack för bilden! Den förklarade mycket bättre. Har beräknat den totala strömmen och ska försöka beräkna delströmmarna nu. Tänker att jag bara borde behöva beräkna hur mycket ström som går in i den nedre röda och sedan hur mycket som försvinner ut i den nedre blå. För det som finns kvar vid punkt Q efter det, borde väl vara det som går till punkt P då?

Teraeagle 20558 – Moderator
Postad: 22 maj 00:06

Ja så borde det bli! Kirchhoffs strömlag kallas det.
