Hannes 25
Postad: 23 apr 2022 10:22 Redigerad: 23 apr 2022 17:20

Behöver hjälp att förstå omega, inte ohm.

Hoppas det är rätt del. =D
Läser ellära och vi arbetar med filter, passiva och aktiva på YH.
Problemet är att jag inte får kläm på ωhur den används och vad den betyder då den tycks betyda olika vart den är skriven.
ω = 2πf så när då ω används som i denna formeln slår det totalt slint för mig.
UutUin=jωω11+ωω2

Läser jag mina anteckningar så har jag skrivit att ω1 är 1/RC och ω2 är 1/

Känns som att jag tappat något fundamentalt inom matten, fick C i ma2c men nu är allt bara en gröt av bokstäver och siffror och jag klarar inte reda ut begreppen. Det mesta är logiskt på tavlan med sedan är tomt när man skall räkna själv.

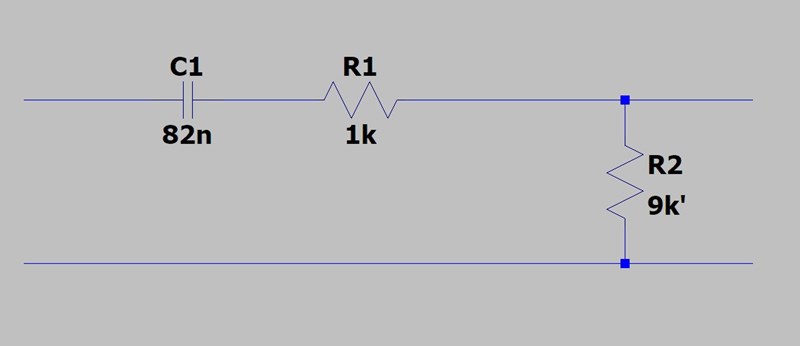

Att detta är ett HPF är jag helt med på med en konstant dämpning iom R1, resterande filtrering sker iom C1.

Svaret enligt facit är (omega är W nu) W1 är 1220rad/s och W2 är 1350rad/s vilket jag få med.
Problemet är att jag inte vet vad jag gör och detta skapar misstro på mina beräkningar. Detta medför även att jag inte kan riktigt formulera frågan rätt.


Tråd flyttad från >Fysik > Allmänna diskussioner till >Teknik & Bygg > Allmänna diskussioner, där den passar lite bättre. /Smutstvätt, moderator

ThomasN 1851
Postad: 25 apr 2022 00:54

ω1 och ω2 bestäms av de komponenter som ingår i kretsen. ω är frekvensen på signalen som man matar med.

Ett uttryck för ditt högpassfilter blir: UutUin = R2R2 + R1 +1jωC1 = jωC1R2jωC1(R1+R2) +1
