Behöver hjälp med en uppgift om potentialvandring med elektromotorisk spänning.

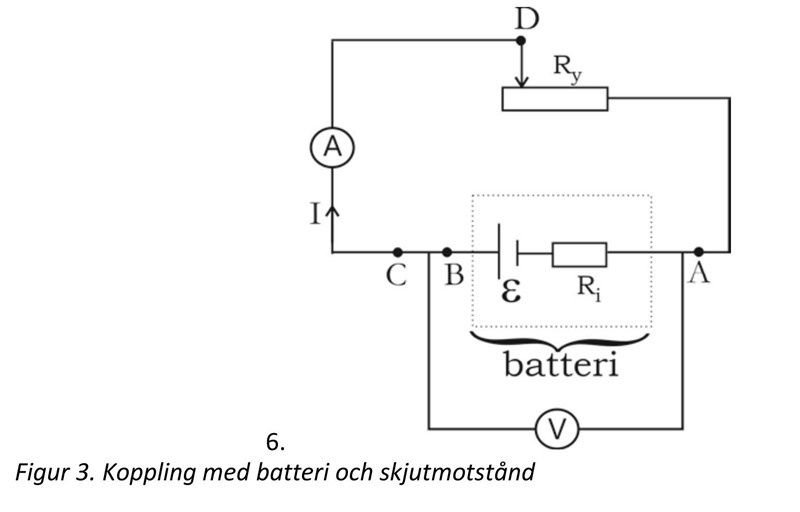

3. Gör en potentialvandring ett helt varv medurs i kretsen (ABCDA) och formulera ett uttryck
för strömmen i kretsen med symboler.

Hur ska jag formulera utrycket?

Om jag börjar i punkt A, ska jag skriva:

0=A-Ri*I+U-Ry*I

U=ε -Ri*I

Alltså: Ri*I+(ε -Ri*I)-Ry*I

A-Ri*I för att det först är ett spänningsfall, och sen + för att man passerar polspänning?

Eller har jag fått det om bakfoten?

4. Vad skulle en voltmeter visa som kopplas in mellan punkterna A och B. Gör en
potentialvandring från A till B.

Jag förstår verkligen inte hur jag ska svara här.

Man vet att ε=3,0 V, Ri = 1,5 Ω och Ry = 5,0 Ω

Har räknat ut att strömmen i kretsen är:

ε = Ry*I+Ri*I = I(Ry+Ri)

I= ε / (Ry+Ri)= 3,0/(5,0+1,5)=0,46A

Och eftersom det är en seriekoppling är I densamma i hela kretsen.

är det då A-Ri*I....?

Hur räknar ma ut spänningen över batteriet när ems(ε )står där istället för U?

5. Vad kallas denna spänning?

Polspänning?

Kan någon vänlig själ snälla hjälpa mig? Har sovit väldigt lite och behöver bli färdig med bla detta till imorgon.

Tack!

3.)

Om du går ett varv runt så får du(i start från A) :

$- R_{i} \cdot I + ε - R_{y} \cdot I = 0 ε = R_{i} \cdot I + R_{y} \cdot I ε = (R_{i} + R_{y}) \cdot I I = \frac{ε}{R_{i} + R_{y}} - > I = \frac{3}{1, 5 + 5, 0} = \frac{3}{6, 5} \approx 0, 46 A$

4.)Du ska göra en potentialvandring från A till B, precis som för ABCD-A, bara att du nu endast går mellan A-B-voltmetern-A.

Fixar du det? Du ska få :

$- R_{i} \cdot I + ε - U = 0 U = - R_{i} \cdot I + ε$

Vad blir U? Du känner till I och $ε$ samt $R_{i}$ . Vad visar voltmetern?

5.)Spänningen över batteriet kallas för polspänning.

Säg till om du undrar över något :)

Tusen tack!!! Nu borde jag klara mig. :)

sansa skrev:
Tusen tack!!! Nu borde jag klara mig. :)

Nice, kämpa på bara! :)
