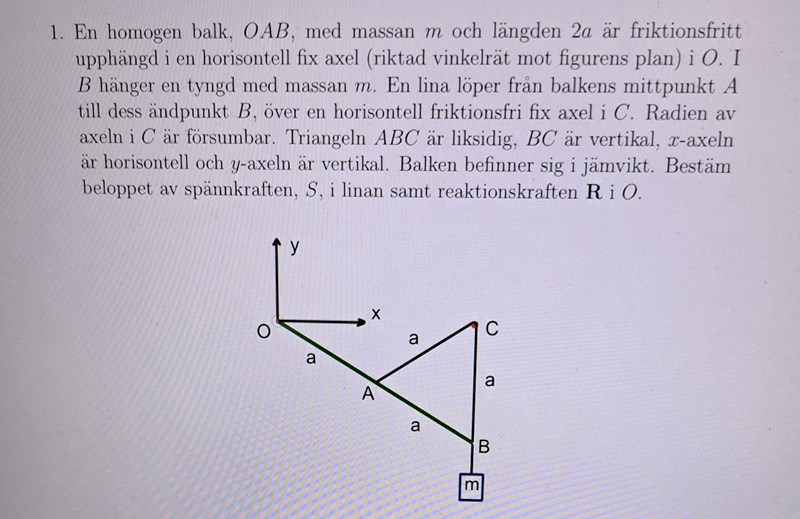

Beloppet av spännkraften S och reaktionskraft i O

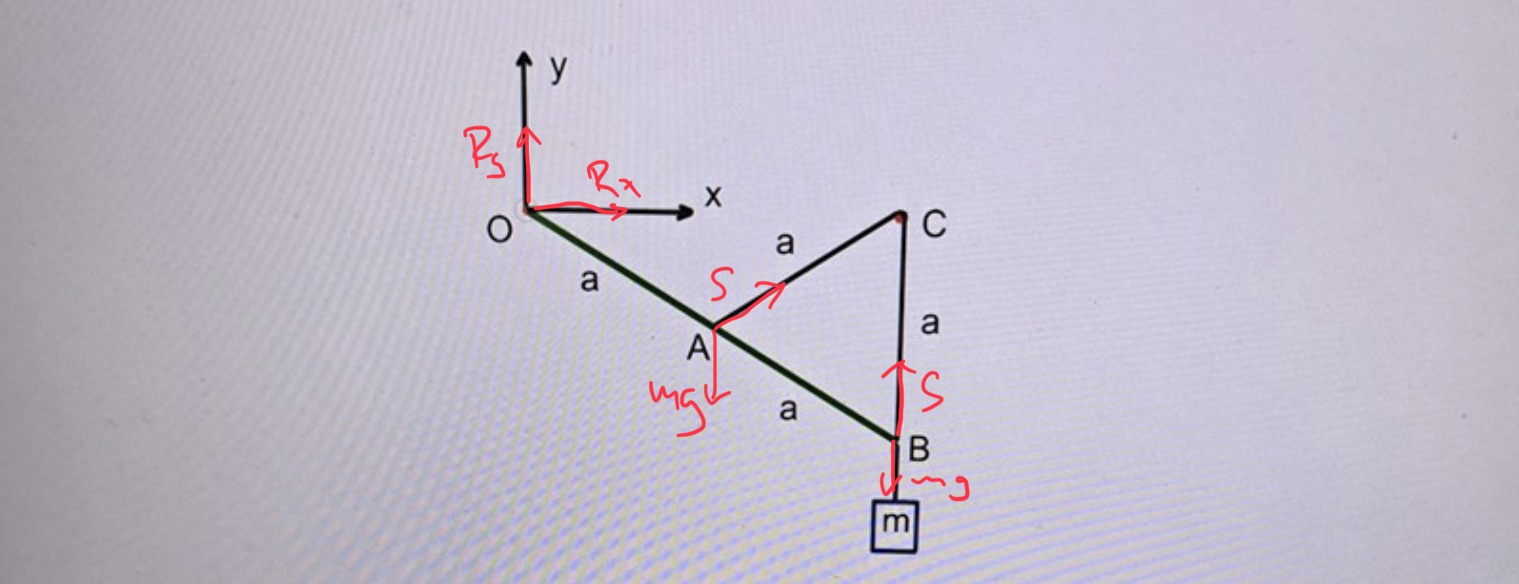

Ja, om du frilägger balken så finns det två krafter vid B: mg och spännkraften S från linan.

Du måste ta med spännkraftens bidrag vid både A och B. Man skall nog anta att axeln C är friktionsfri så att spännkraften S är lika stor i A som i B.

Ja, man kan dela upp reaktionskraften i O i kompsanter vid friläggningen.

Tillägg: 7 aug 2026 13:42

Det står att axeln C är friktionsfri. Inget antagande behövs.

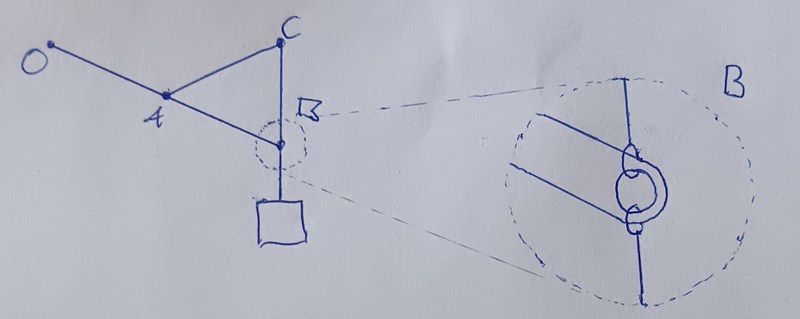

Och för tydlighetens skull, så hänger massan  m inte i linan. Den hänger i balken vid B.

Peter skrev:

Och för tydlighetens skull, så hänger massan  m inte i linan. Den hänger i balken vid B.

Men vikten hålls av linan och linan är därmed fäst i balken. Förstår ej riktigt?

Tyngden m sitter fast i B men har inget med linan att göra förutom att linan också sitter fast i B.

PATENTERAMERA skrev:

Tyngden m sitter fast i B men har inget med linan att göra förutom att linan också sitter fast i B.

Fast den hålls upp av en lina?

PATENTERAMERA skrev:

Skumt att du inte ritar mg precis  i mitten av vikten med massan m och sen att du ritar en till mg igen?

Fysiker19 skrev:

PATENTERAMERA skrev:

Tyngden m sitter fast i B men har inget med linan att göra förutom att linan också sitter fast i B.

Fast den hålls upp av en lina?

Ja, tyngden hänger i B, står det. Det låter som att den hänger i en lina/snöre/gummiband/whatever. Poängen är att det inte är samma lina som löper över C.

Skumt att du inte ritar mg precis i mitten av vikten med massan m och sen att du ritar en till mg igen?

Patenteramera har ritat ut krafterna som påverkar balken. Du har helt rätt I att man brukar rita mg från masscentrum av tyngden men då har man perspektivet att rita krafter som påverkar tyngden och inte balken. Alltså, gravitationen påverkar tyngden som via lina/snöre/gummiband/whatever påverkar balken och det är denna sistnämnda kraft som patenteramera har ritat.

Att det finns 2 st mg beror på att balken också har massan m.

Peter skrev:

Fysiker19 skrev:

Visa föregående citat

PATENTERAMERA skrev:

Tyngden m sitter fast i B men har inget med linan att göra förutom att linan också sitter fast i B.

Fast den hålls upp av en lina?

Ja, tyngden hänger i B, står det. Det låter som att den hänger i en lina/snöre/gummiband/whatever. Poängen är att det inte är samma lina som löper över C.

Skumt att du inte ritar mg precis i mitten av vikten med massan m och sen att du ritar en till mg igen?

Patenteramera har ritat ut krafterna som påverkar balken. Du har helt rätt I att man brukar rita mg från masscentrum av tyngden men då har man perspektivet att rita krafter som påverkar tyngden och inte balken. Alltså, gravitationen påverkar tyngden som via lina/snöre/gummiband/whatever påverkar balken och det är denna sistnämnda kraft som patenteramera har ritat.

Att det finns 2 st mg beror på att balken också har massan m.

Men det är samma snöre som tyngden hänger i A, B och C? Därför är  det samma spännkraft i B som i A.

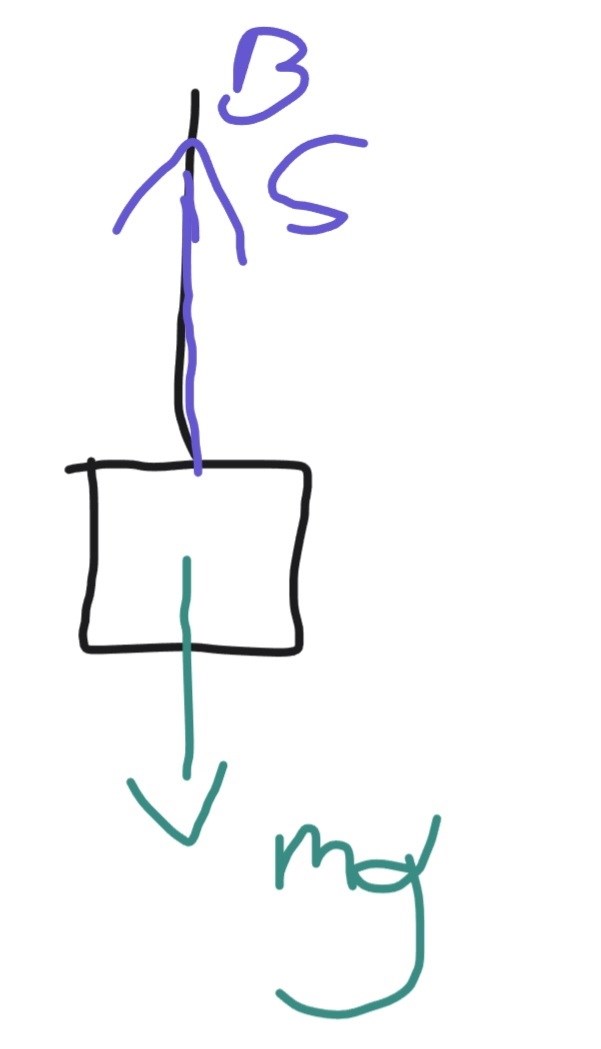

Men balkens tyngd är mg och verkar i mitten. Man kan även rita ut mg på hos mitten av vikten. Så hade jag gjort. Jag tror ej det är fel att rita ut dessa mg på det sättet. Jag tänker mig linan påverkar vikten med en tyngdkraft nedåt och då svarar den med en spännkraft uppåt.

Ja, linan löper från A till B via C.

Du kan frilägga balken och vikten tillsammans som ett system och sätta mg mitt i vikten. Det går också bra.

Mitt tips är att läsa på om friläggning. Googla eller sök här på pluggakuten.se. Det kommer du att tjäna på.

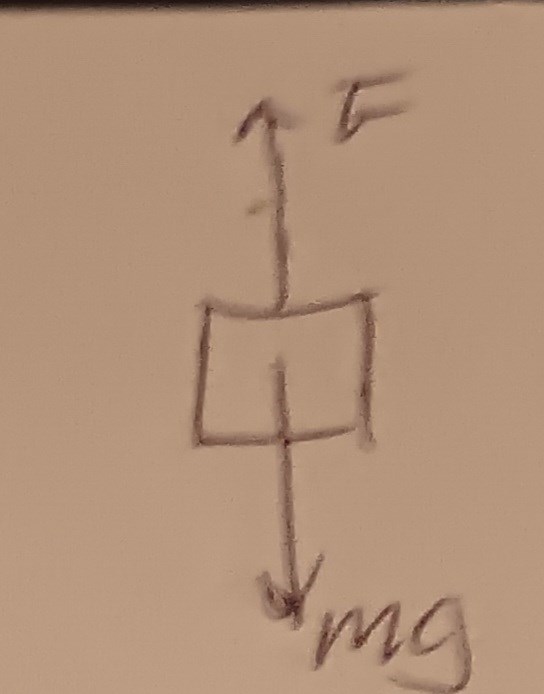

Så här ser det ut om man frilägger tyngden:

Eftersom tyngden är i jämvikt ser vi att F=mg.

Om man av någon anledning vill frilägga linan så ser det ut så här:

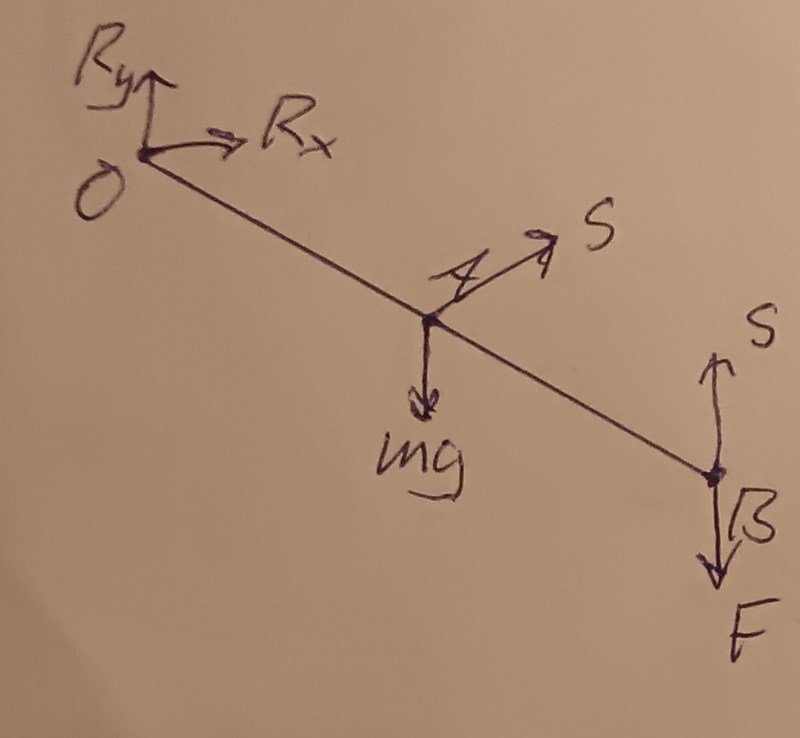

Slutligen, om man vill frilägga balken, så ser det ut så här (det är i princip det som patenteramera gjorde):
