Postad: 6 nov 13:34

Beräkna effekt hos resistorer i en krets

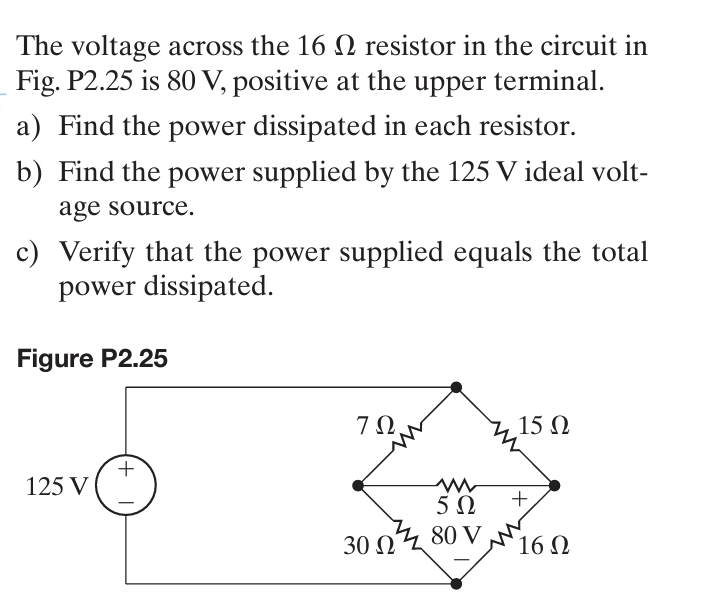

Uppgiften:

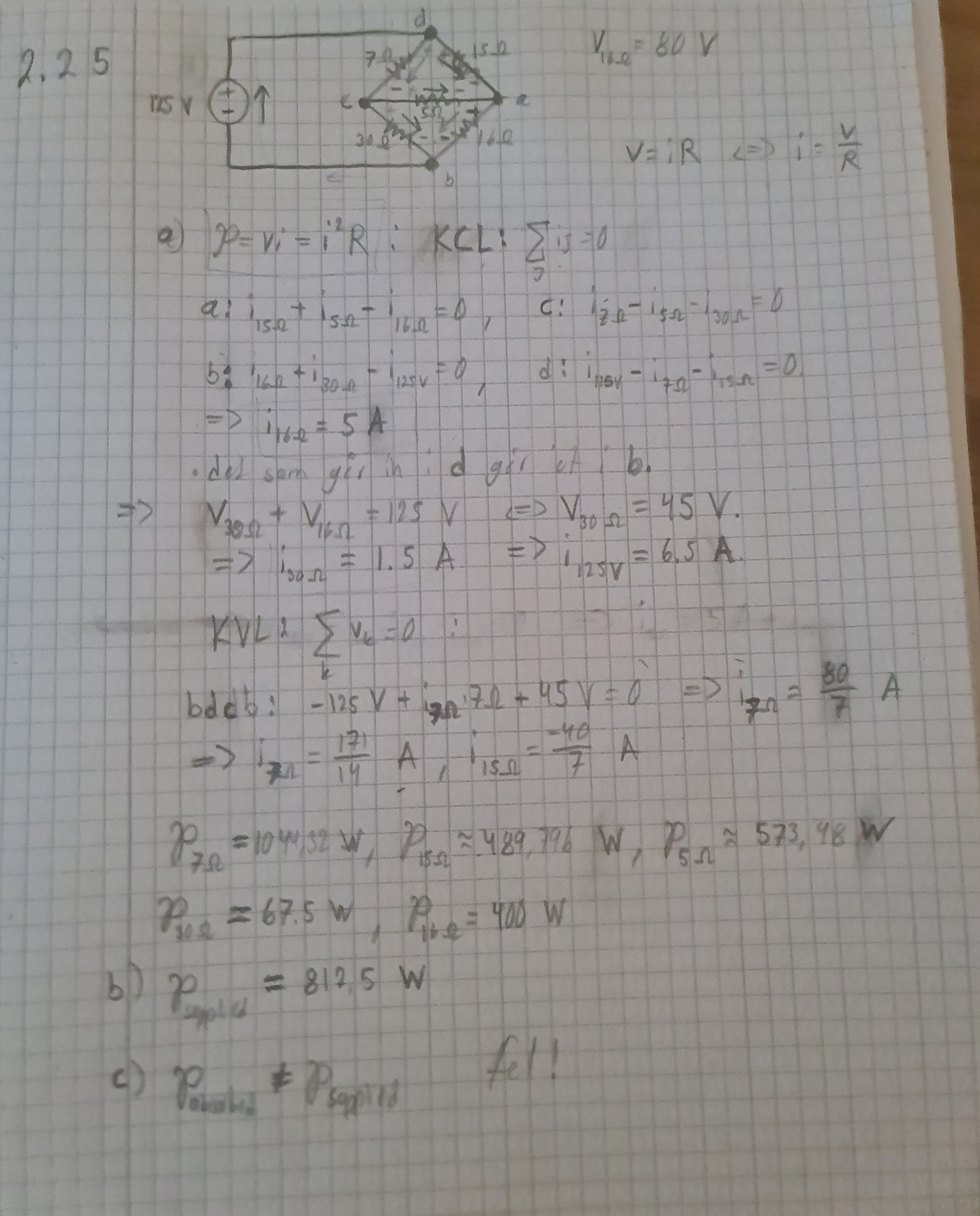

Det jag har gjort hittills är följande:

Men det blir uppenbarligen inte rätt. Jag vet dock inte vad jag gör för fel.

Ture 10389 – Livehjälpare
Postad: 6 nov 14:11 Redigerad: 6 nov 14:30

Strömmen genom 16 Ohm får vi med oms lag, I = 80/16. Dvs 5 A

Spänningen öve 15 Ohm är 125-80 V vilket ger strömmen genom 15 Ohm till 45/15= 3 A

Strömmen genom 5 Ohm får du som skillnaden melke ovanstående strömmar, alltså  5-3 = 2A

Fortsätt på samma sätt

Det. 56
Postad: 7 nov 16:05 Redigerad: 7 nov 16:06
Ture skrev:

Strömmen genom 16 Ohm får vi med oms lag, I = 80/16. Dvs 5 A

Spänningen öve 15 Ohm är 125-80 V vilket ger strömmen genom 15 Ohm till 45/15= 3 A

Strömmen genom 5 Ohm får du som skillnaden melke ovanstående strömmar, alltså  5-3 = 2A

Fortsätt på samma sätt

Jag får det nu till att både absorbed och supplied effekten är 1000 W. Så det verka stämma. Där strömmen genom 15 Ohm är lika med stömmen för 30 Ohm samt för 7 Ohm med 16 Ohm.

Ture 10389 – Livehjälpare
Postad: 7 nov 16:13

Det låter rimligt (jag har inte kontrollräknat)
