Postad: 15 okt 2023 09:48 Redigerad: 15 okt 2023 09:49

Beräkna elektrisk spänning

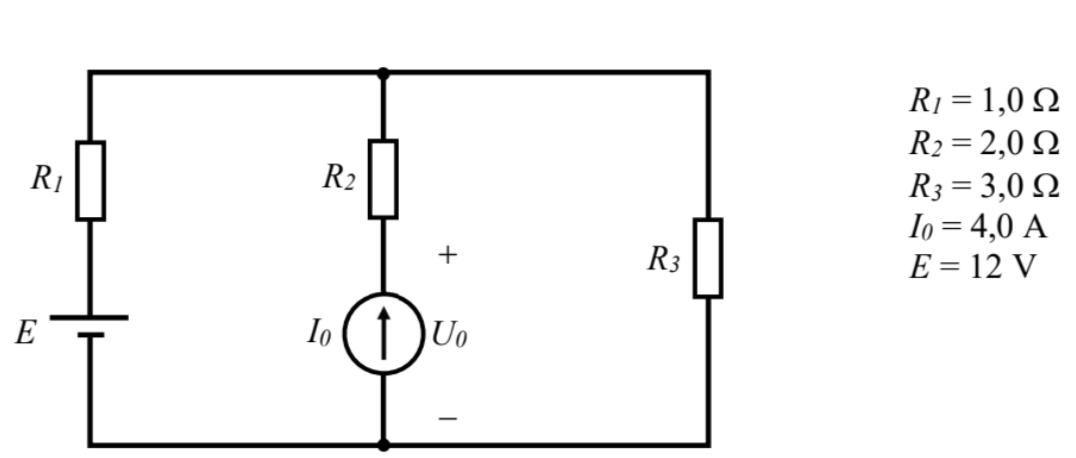

Jag ska beräkna U0 i kretsen nedan:

Jag går runt med slinganalys i den högra loopen:

U0-I0R2-I3R3=0/I3=I1+I0/U0=+I0R2+R3(I1+I0)

Om I1 är strömmen genom den vänstra loopen genererad av E. I1 ska vara lika med 0 A enligt facit. Hur kommer man fram till det? Varför är inte den lika med I1=ER1=121=12A?

JohanF 4723 – Moderator
Postad: 15 okt 2023 11:21

Därför att du kan inte räkna ut I1 på det sättet du gör. I1 kan du räkna ut om du vet U1, dvs spänningen över R1.

I1=U1/R1

jonte12 468
Postad: 15 okt 2023 14:41
JohanF skrev:

Därför att du kan inte räkna ut I1 på det sättet du gör. I1 kan du räkna ut om du vet U1, dvs spänningen över R1.

I1=U1/R1

Okej då förstår jag. Spänningen över R1 är ju potentialen ovanför minus E.
