Beräkna flödestäthet från partikel i cirkelrörelse

Hej!

Jag löste denna uppgift på två sätt och det andra sättet är av med en faktor av 2 och jag ser inte hur man ska lösa den med det sättet.

Fråga:

"

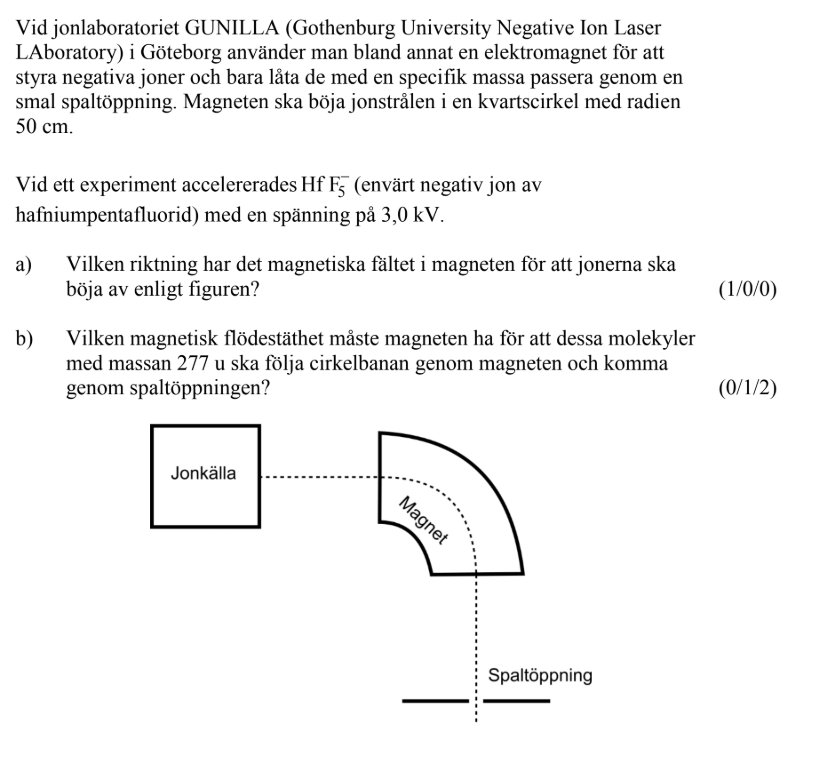

Vid jonlaboratoriet GUNILLA (Gothenburg University Negative Ion Laser Laboratory) i Göteborg använder man bland annat en elektromagnet för att styra negativa joner och bara låta de med en specifik massa passera genom en smal spaltöppning. Magneten ska böja jonstrålen i en kvartscirkel med radien50 cm. Vid ett experiment accelererades HfF5-\text{HfF}_5^{-}(envärt negativ jon av hafniumpentafluorid) med en spänning på 3,0 kV.a)

 Vilken magnetisk flödestäthet måste magneten ha för att dessa molekylermed massan 277 u ska följa cirkelbanan genom magneten och kommagenom spaltöppningen?"

Mina två lösningar:

1:

I detta fall gäller det att

qvB=mv2r\displaystyle qvB = \frac{mv^2}r
Vilket ger oss att
B=mvqr\displaystyle B = \frac{mv}{qr}

Partiklarna accelereras av spänningen U=3 kVU = 3 \text{ kV}

Detta ger oss att v=2Uqmv = \sqrt{\frac{2Uq}m}
B=m2Uqmqr0.26T\displaystyle B = \frac{m\sqrt{\frac{2Uq}m}}{qr} \approx 0.26 T
(Vilket är svaret i facit).

Lösning 2 (felaktig):\textbf{Lösning 2 (felaktig):}

När partikeln kommer in i fältet påverkas en kraft som verkar "nedåt". Den har styrkan

F=qvBF=qvB

Vi kan tänka oss att partikeln rör sig horisontellt med hastigheten vx=2Uqmv_x = \sqrt{\frac{2Uq}m} (beräknad i lösning 1).

Detta ger oss att accelerationen som partikeln blir påverkad av är

a=qvxBm\displaystyle a = \frac{qv_x B}m.

Hastigheten i vertikalled beskrivs då av aa
Integrering av vxv_x ger oss att rörelsen i horisontellt led beskrivs av

x(t)=tvx\displaystyle x(t) = t v_x

Integrering av aa två gånger ger oss att rörelsen i vertikalt led beskrivs av

yt=qvxBt22m\displaystyle y\left(t\right) = \frac{qv_xBt^2}{2m}

När partikeln lämnar kvartscirkeln har den rört sig rr i horisontellt och rr vertikalt. Det ger oss att det existerar ett t0t_0 sådana att x(t0)=rx(t_0) = r och y(t0)=ry(t_0) = r

Ekvation 1 ger att t0=rvx\displaystyle t_0 = \frac{r}{v_x}
Insättning i ekvation 2 ger oss

r=qvxB·r2vx22m\displaystyle r = \frac{qv_xB \cdot \frac{r^2}{v_x^2}}{2m}

Om vi löser för BB får vi då att

B=2mvxqr\displaystyle B = \frac{2mv_x}{qr}

Men detta är en faktor av 2 mer än talet vi fick i lösning 1, som är den korrekta.

Felen jag ser i denna lösning är först att partikelns momentanhastighet inte verkar vara konstant, vilket den borde vara enligt cirkelrörelsen i den första lösningen.

Vidare är det väl inte så att F=qvBF = qvB är konstant i detta fall? vv borde väl egentligen bero på både vxv_x och vyv_y (om vi betecknar integralen av aa med vyv_y) och då blir det någon diff-ekvation istället.

Kan man lösa detta problem med kaströrelse? I så fall hur gör man det?

I kaströrelse har vi en konstant acceleration i en riktning. För centralrörelse så pekar alltid accelerationen in mot centrum och är därmed inte konstant (den byter riktning). vv (farten) är konstant medan hastigheten ändras (definitionen av acceleration).

Jag skulle tro att problemet är att anta att aa endast verkar i y-led.
