poijjan 628
Postad: 14 feb 2021 Redigerad: 14 feb 2021

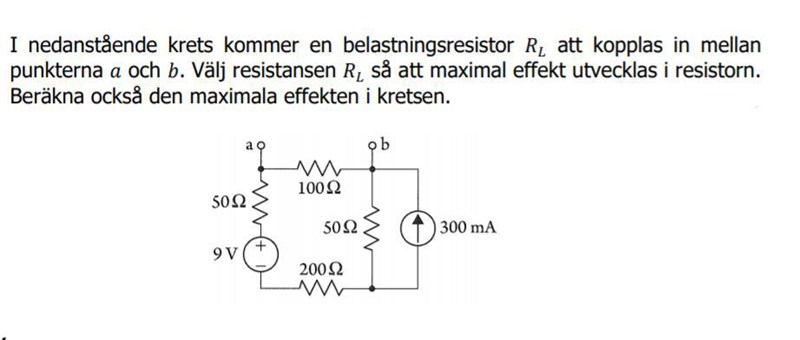

Beräkna maximal effekt , ellära

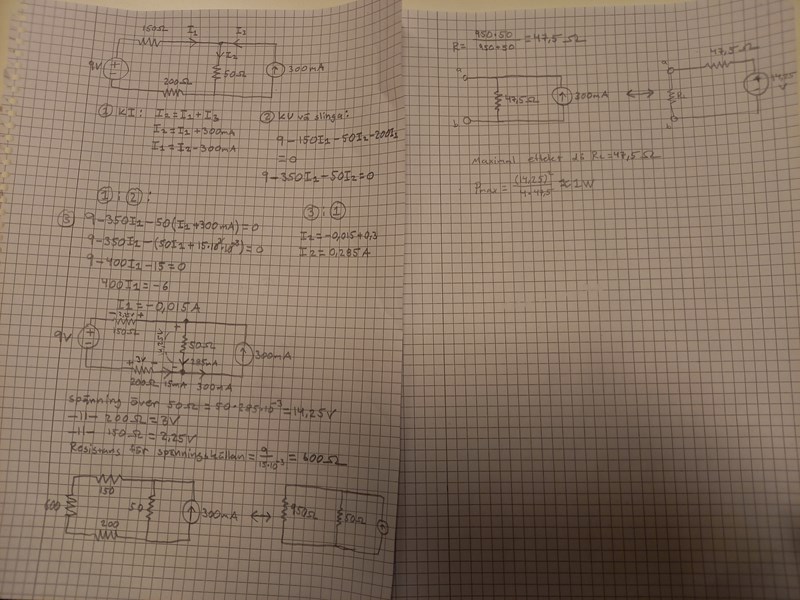

Är osäker på vart jag gör fel, kände mig osäker redan från början hur jag skulle jobba med denna, antog att jag ville få det att se ut som min sista ritade krets då den bilden finns med i formelbladet för maximal effekt.. någon som kan supporta vart jag gör fel och varför ?

JohanF Online 2007
Postad: 14 feb 2021 Redigerad: 14 feb 2021

1. Räkna ut Vth och Rth för kretsen.

2. Koppla in lasten Rl, ställ upp ett uttryck för effekten i den och optimera Rl som ger högsta effekt.



Vilket du redan har gjort. Är det beräkningsstegen du är osäker på?

poijjan 628
Postad: 14 feb 2021 Redigerad: 14 feb 2021
JohanF skrev:

1. Räkna ut Vth och Rth för kretsen.

2. Koppla in lasten Rl, ställ upp ett uttryck för effekten i den och optimera Rl som ger högsta effekt.



Vilket du redan har gjort. Är det beräkningsstegen du är osäker på?

Det var stegen att komma till Vth och Rth jag var osäker på, kände mig osäker på om det var "lagligt" att göra så som jag tänkte att man borde göra.



Om allt ser OK ut metodmässigt så hittar jag inte på vart jag räknar fel?   På sista kretsen jag ritade ska den måtsatta resistansen vara 75ohm och Pmax=7,5mW

JohanF Online 2007
Postad: 14 feb 2021

Jag menade att angreppssättet är ok. Men beräkningarna är felaktiga. Jag tror du gör två fel på vägen till din Nortonekvivalent.

1. Du kan inte ersätta en spänningskälla med en resistans. Spänningskällan är ekvivalent med resistansen vid just strömmen 15mA. Men skulle strömmen minska eller öka så kommer det inte att vara ekvivalent, eftersom spänningskällan alltid är 9V.

2. Du flyttar noderna a och b. Det får du inte göra. När du kommit fram till din Nortonekvivalent så sitter plötsligt noderna över strömkällan. Det gör de inte från början.



När du ska räkna ut Theveninekvivalenten så beräknar du Rth genom att kortsluta spänningskällor och ta bort strömkällor, och undersöker vad ersättningsresistansen blir när du tittar från a-b. Sedan beräknar du Vth, genom att undersöka vilket spänningsfall du får över a-b (när Rl ännu inte kopplats in).

poijjan 628
Postad: 14 feb 2021
JohanF skrev:

Jag menade att angreppssättet är ok. Men beräkningarna är felaktiga. Jag tror du gör två fel på vägen till din Nortonekvivalent.

1. Du kan inte ersätta en spänningskälla med en resistans. Spänningskällan är ekvivalent med resistansen vid just strömmen 15mA. Men skulle strömmen minska eller öka så kommer det inte att vara ekvivalent, eftersom spänningskällan alltid är 9V.

2. Du flyttar noderna a och b. Det får du inte göra. När du kommit fram till din Nortonekvivalent så sitter plötsligt noderna över strömkällan. Det gör de inte från början.



När du ska räkna ut Theveninekvivalenten så beräknar du Rth genom att kortsluta spänningskällor och ta bort strömkällor, och undersöker vad ersättningsresistansen blir när du tittar från a-b. Sedan beräknar du Vth, genom att undersöka vilket spänningsfall du får över a-b (när Rl ännu inte kopplats in).

Tack! Har lite mer att gå på nu, ska läsa på lite mer och försöka igen imorgon, återkommer om jag ändå inte får till det :)

JohanF Online 2007
Postad: 14 feb 2021

Kolla på denna. Den beskriver i stort sett din uppgift

https://m.youtube.com/watch?v=zTDgziJC-q8
