Beräkna potential i punkt P (krets med jordning)
Hej,
Har fastnat på följande fråga:

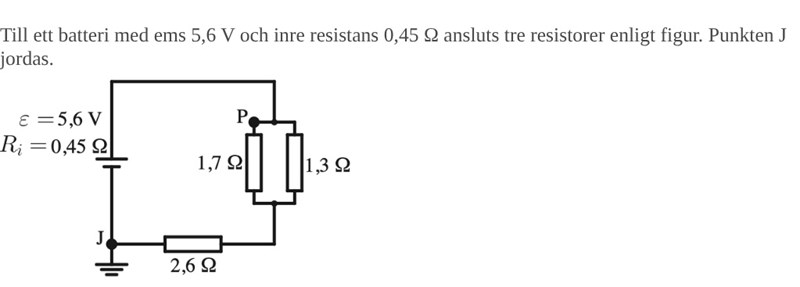

Beräkna potentialen i punkt P.
Har inte gått igenom ems eller elektrisk potential för min lärare ska ta det på fysik 2. Är detta då en onödig uppgift för mig?
I alla fall, jag beräknade strömmen till 1.5 A men vet inte hur jag ska ta hänsyn till jordningen för att beräkna spänningen i punkt P (jordning i kretsar är inte heller något min lärare har lärt oss, han tog bara upp vad jordning är).
Tack på förhand!
Att punkten J är jordad betyder bara att vi har sagt att potentialen är 0 där. Det skulle bli samma uppgift om man inte hade jord och i stället frågade om potentialskillnaden mellan J och P.
Du kan göra en potentialvandring från J till P så får du P:s potential.
Innan man pratar om inre resistans för batterier så betraktar man dem bara som spänningskällor med konstant spänning. De har i verkligheten en inre resistans (som växer med tiden för många batterier) och då säger man "ems" (electromagnetic source, tror jag) om den ideala delen som om de inte hade inre resistans. Deras verkliga beteende får man sedan när man räknar med den inre resistansen seriekopplad (som du verkar ha gjort korrekt).
Okej tack, det hjälpte verkligen! Men spänningen vid P är väl spänningen i parallellkopplingen mellan 1.7 ohm - moståndet och 1.3 ohm - motståndet?
Alla punkter på den lilla horisontella ledningen bredvid P har samma potential, om det är det du undrar.
Så det är en seriekoppling mellan 2.6 ohm - motståndet, 1.7 ohm - motståndet och spänningskällan, men 1.3 ohm - motståndet är parallellkopplat med 1.7 ohm - motståndet?
