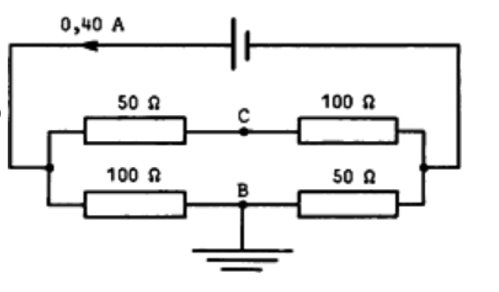

Beräkna potentialen i punkten C
Hej!
Jag har lite svårt med den här uppgiften och förstår inte riktigt hur man ska tänka.
Vi har inte fått hur stor spänningen över kretsen är men då tänkte jag att man kunde beräkna det med hjälp av ersättningsresistansen för alla resistorerna.
Då tar man väl för den övre utgreningen: 50 + 100 = 150 ohm
sen den unudre 100 + 50 = 150 ohm
Den totala ersättningsresistansen blir väl då 150x150/300 ohm = 75 ohm
Då vet vi att U = RI
75x0,4 = 30 V
Med det kan man räkna ut strömmen i respektive utgrening?
Om vi tar den övre så blir det väl I=U/Rers = 30 / 150 = 0,2 A och samma för den undre?
Har jag tänkt rätt och isåfall, hur går man vidare??
Tack på förhand!
Du kan göra potentialvandring, t.ex. från B till C, eftersom potentialen är 0 i B. Först går man åt vänster mot strömmen över 100 ohm och sedan med strömmen över 50 ohm.
Okej så potentialen i där utgreningen börjar är 0+100x0,2=20 V
Och sen för att ta sig till C så subtraherar man spänningen över 50-ohmsresistorn från 20 för då går man med strömmen så 20-50x0,2=10V?
Det ser rätt ut.
Tack så mycket!
