Beräkna R
Vi har inte jobbat med induktas än så behöver ändast hjälp med att beräkna R.

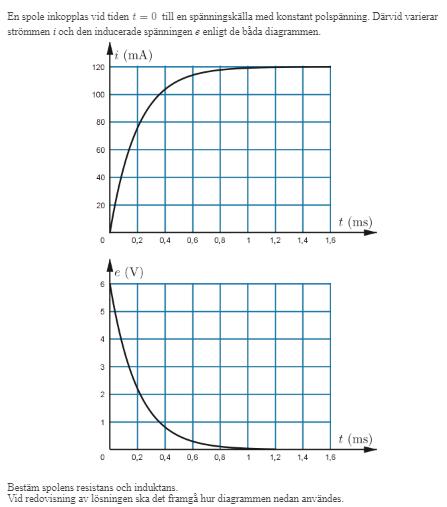

Jag vet att R = U/I men vet ej vilka värden jag ska ta. Ska jag liksom ta medelvärdet av de och genomföra divisionen?
Det är ganska svårt för dig att beräkna resistansen i spolen om du inte har jobbat med induktanser alls.
Vet du någonting om induktanser? Vet du någonting om spolar?
Nej jag vet absolut inget om induktans men vi har jobbat lite med spolar
Ok. En spole har två egenskaper, den har induktans och den har resistans. (har naturligtvis många egenskaper, men de som är viktiga för uppgiften)
Induktans är den egenskap spolen är avsedd för, spolens resistans blir en "biprodukt" som man egentligen inte vill ha, men uppkommer ändå, för att spolen innehåller långa ledningsbanor som strömmen flyter genom, och därmed skapar motstånd.
Spolen kan alltså liknas med en induktans som är kopplad i serie med en resistans. Induktans en är ett mått på hur bra spolen är att skapa en spänning (genom induktion) när en tidsvarierande ström flyter genom spolen.
När strömmen _inte_ varierar med tiden ser spolen ut som en ren resistans. Detta faktum kan du använda för att avläsa spolens resistans i graferna.
Hänger du med?
JohanF skrev:När strömmen _inte_ varierar med tiden ser spolen ut som en ren resistans. Detta faktum kan du använda för att avläsa spolens resistans i graferna.
Så när strömmen är konstant kan man använda R = U/I
Men strömmen är konstant from. tiden 1.2s och då är spänningen 0
0/120 = 0
är resistensen 0?
Bayan Ali skrev:JohanF skrev:När strömmen _inte_ varierar med tiden ser spolen ut som en ren resistans. Detta faktum kan du använda för att avläsa spolens resistans i graferna.
Så när strömmen är konstant kan man använda R = U/I
Men strömmen är konstant from. tiden 1.2s och då är spänningen 0
0/120 = 0
är resistensen 0?
Du resonerar rätt, men du måste skilja på den spänning som induceras i induktansen (e), och den konstanta spänningskällan (U) som uppgifttexten beskriver.

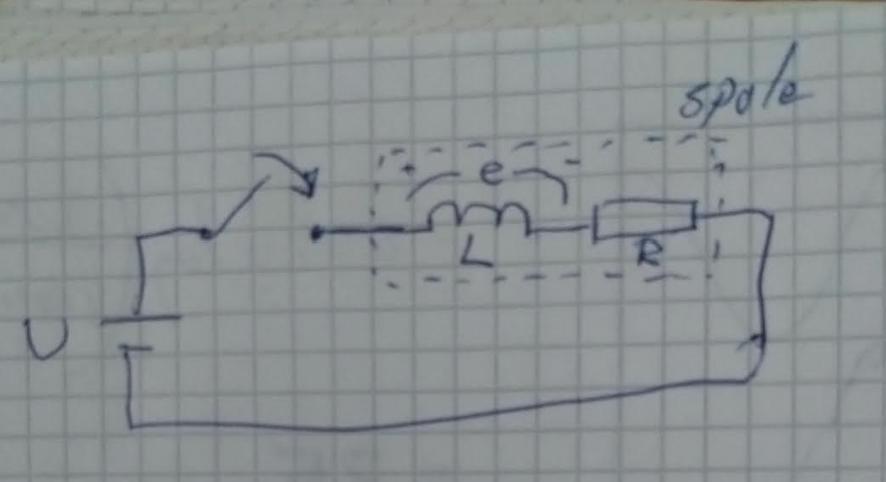

En figur underlättar:
Strömmen genom spolen är 0 före t=0 (eftersom kretsen inte är sluten). Vid t=0 kopplas spolen in. Strömmen i kretsen vill då börja flyta, men som jag beskrev så kommer en spänning e då att induceras över induktansen, vilken kommer att motverka strömändringen i kretsen. Genom att titta i graferna vid t=0 så ser man att i=0mA och e=6V. Utav det kan man lista ut att U måste vara 6V, eller hur? (Eftersom ingen ström flyter genom R vid det tillfället så måste hela spänningsfallet U kompenseras av e). I uppgifttexten står att U är konstant, det betyder att U=6V även efter lång tid, när spolen ser ut som en ren resistans.
Vad blir då spolens resistans?
