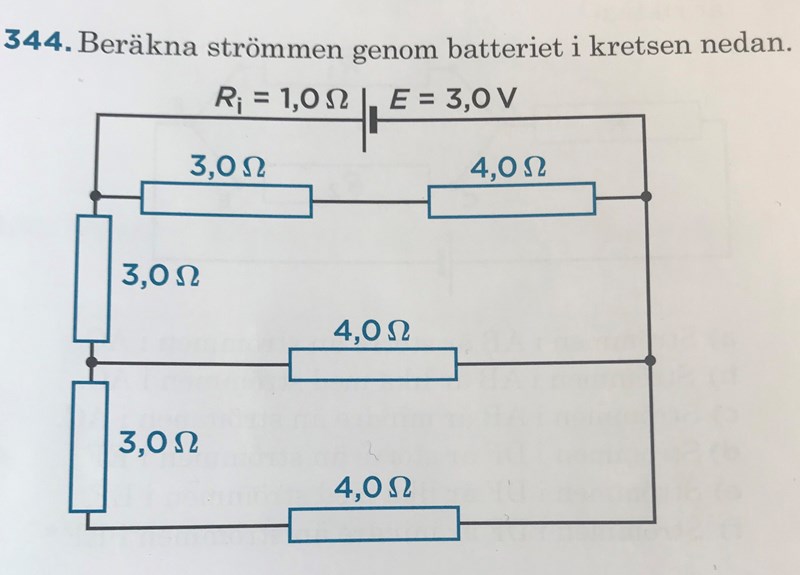

Beräkna resistans i parallellkopplad krets

Jag har kolla på hur man löser ut strömmen men har utmaningar med allt räkna fram den totala resistansen i kretsen, förstår ej hur jag ska tänka och vilka jag ska para ihop med vilka

finns det något knep för stöter alltid på problem så fort det blir lite komplexa kopplingar? Vilka resistorer ska man se som serie och villa som parallell?

Tänkte först att hela den yttersta grenen är seriekopplad och räknar sen bara med den mittersta gruppen som parallell, har testat sen andra vägar men det viktiga för mig är hur jag vet att jag gör rätt från början för kan inte hålla på att testa mig fram tills det blir rätt på varje krets utan vill veta hur man ska tänka

Jag har kollat i facit så ser hur dom har gjort så behöver inte endast en uträkning hör utan behöver hjälp med hur man ska tänka

Peter 6
Postad: 13 apr 2019 Redigerad: 13 apr 2019

Hej Maremare,

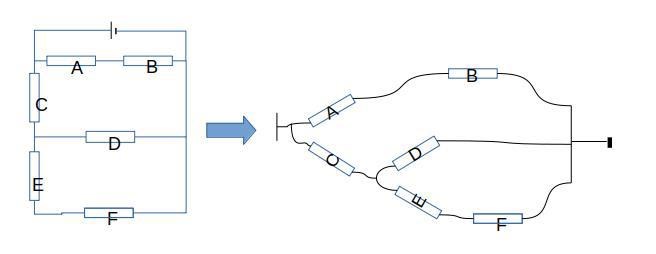

Ett bra knep tycker jag är att se ledarna (de svarta linjerna) som gummiband. Du kan tänka dig att du förlänger och drar i dem åt olika håll så att resistorerna hamnar på ett annorlunda, enklare, sätt. Tänk dig att du tar tag i batteriets pluspol med ena handen och minuspolen med andra och dra dem ut åt sidorna. Typ:

Då är det lättare att se att A är i serie med B och att (A+B) är parallellt med "resten". D är parallellt med (E+F) o.s.v.

Mvh,

/Peter

Laguna 4334
Postad: 13 apr 2019

De två översta motstånden är seriekopplade. All ström som går genom det ena går också genom det andra. Det finns ingen förgrening mellan dem.

De två nedersta är också seriekopplade.
