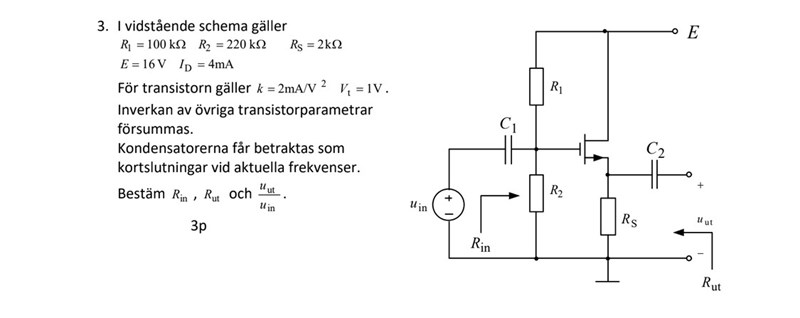

Beräkna Rut och Uut/Uin - MOSFET

Sitter med denna kretsen och vet ärligt talat inte vare sig ut eller in vart jag skall börja.
Rin = R1//R2 vilket ger 68,75k
Rut = (Enligt facit är denna 222ohm)
Uut/Uin =
Har läst och bläddrat i mina formelsamlingar och anteckningar från lektioner men hittar inget som kan hjälpa mig, de formler och beräkningar jag har baseras på att RD existerar vilket den inte gör här.

Det jag har kommit fram till är att vilospänningen bör bli 11Vdc (E * (R2/R1+R2) = 16 * 0,6875 = 11Vdc)
Ugs bör bli (11-Vt - Rs*ID = 10-2,2k*4mA = 1,2v. Så UfallRS bör bli 8,8V
Uut/Uin = 8,8/10=0,88 (facit säger 0,89)

Tror inte att min beräkning är korrekt här så långt mer än Rin.
Rut = inte den blekaste.
Kvoten av ut / in troligen fel.

ThomasN 975
Postad: 11 jun 01:35

Du har räknat ut DC-arbetspunkten nästan rätt, det har smugit sig in en 2.2k i stället för 2k.
Sen tror jag du missuppfattat vad Uut/Uin innebär. Det handlar inte om förhållandet mellan DC-nivån på utgångssidan i förhållande till ingångssidan. Det är hur en liten signalspänning Uin påverkar signalen Uut.
Även om spänningskällan Uin är ritad som en DC-spänning så måste den vara AC-signalkälla. Annars


Tillägg: 11 jun 2022 12:35

Här finns kanske lite matnyttigt också:

https://www.elprocus.com/mosfet-amplifier/



Hannes 25
Postad: 12 jun 08:51

Den kanske är ritad så för att kondensatorn kan ses som kortsluten vid dessa frekvenser?

Jag blandade ihop 222 och 2k antagligen, allt detta går runt nu så det känns bra med tenta på torsdag...
Ser att i min delberäkning på papper så har jag använt 2k så jag får ut Ugs = 8 i stället.
