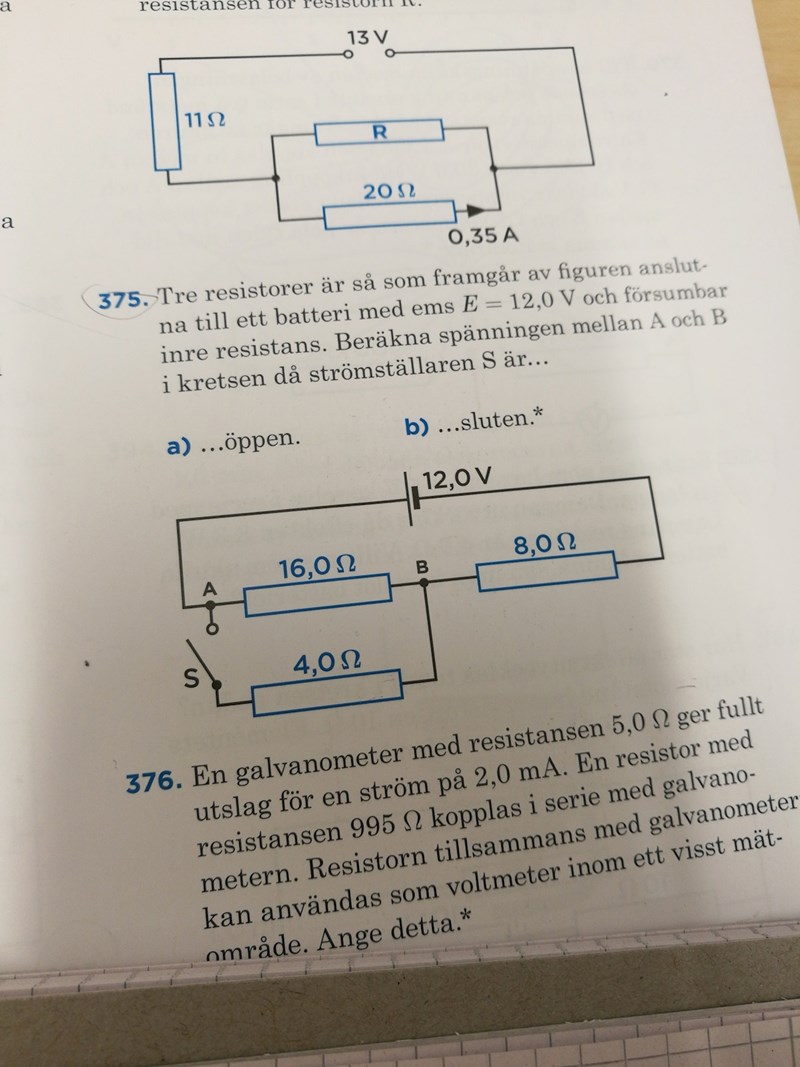

Beräkna spänningen mellan A och B i kretsen då strömställaren S är...



I uppgift 375a) det går ingen ström i resistansen 4,0 ohm och då blir väl Up= E? Jag antog att spänningen mellan punkt A och B är 12 V. Facit håller dock ej med och jag vet ej varför, kan jag glömt att uppmärksamma något?

Det stämmer att det inte flyter någon ström genom motståndet på 4 Ohm om strömställaren är öppen.

Men om spänningen mellan A och B vore 12 V så skulle spänningen över motståndet på 8 Ohm vara 0 V och då skulle ingen ström flyta genom det motståndet (och därmed inte heller någon annanstans i kretsen). Det skulle i sin tur betyda att spänningen även mellan A och B skulle vara 0 V. Alltså en motsägelse.

Gör istället så att du beräknar den totala resistans för de två seriekopplade motståndet och att du sedan använder Ohms lag U = R*I för att beräkna den ström som flyter genom kretsen. Denna ström är lika stor genom de båda motståndet och du kan då beräkna spänningen mellan A och B, återigen med hjälp av Ohms lag
