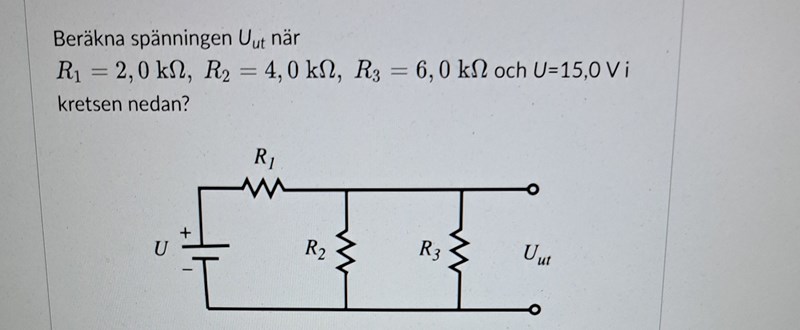

Beräkna spänningen U_ut
Hej!
Jag vet att det finns en formel som säger Vut=Vin*(R2/R1+R2) ,men jag vet inte hur man resonerar när kretsen är parallellkopplad med 3 resistorer där.
Jag skulle göra så här:
Räkna ut Rp = R2 || R3, alltså den resulterande/ersättande resistansen för de parallellkopplade.
Sedan har du en spänningsdelare R1 + Rp att räkna ut strömmen genom.
Därefter kan du räkna ut spänningsfallet över R1 med ohms lag. Resten av 15,0 V måste ligga över Rp och alltså Uut.
Eller så räknar du ut spänningsfallet över Rp direkt för att slippa en subtraktion. :-)

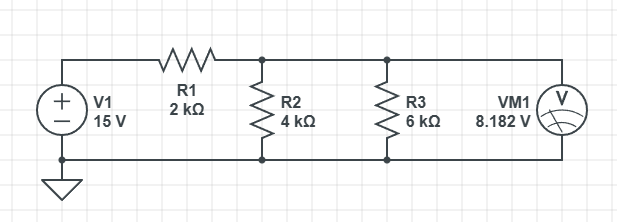

Jag får det till ca 8,2 V och CircuitLab håller med:
sictransit skrev:Jag skulle göra så här:
Räkna ut Rp = R2 || R3, alltså den resulterande/ersättande resistansen för de parallellkopplade.
Sedan har du en spänningsdelare R1 + Rp att räkna ut strömmen genom.
Därefter kan du räkna ut spänningsfallet över R1 med ohms lag. Resten av 15,0 V måste ligga över Rp och alltså Uut.
Eller så räknar du ut spänningsfallet över Rp direkt för att slippa en subtraktion. :-)
Jag får det till ca 8,2 V och CircuitLab håller med:
Fick jag med. Tackar
