Beräkna ström i N-ledning trefassystem

Hej! Är nämligen så att jag sitter lite fast här på att räkna ut strömmen i N-ledningen.

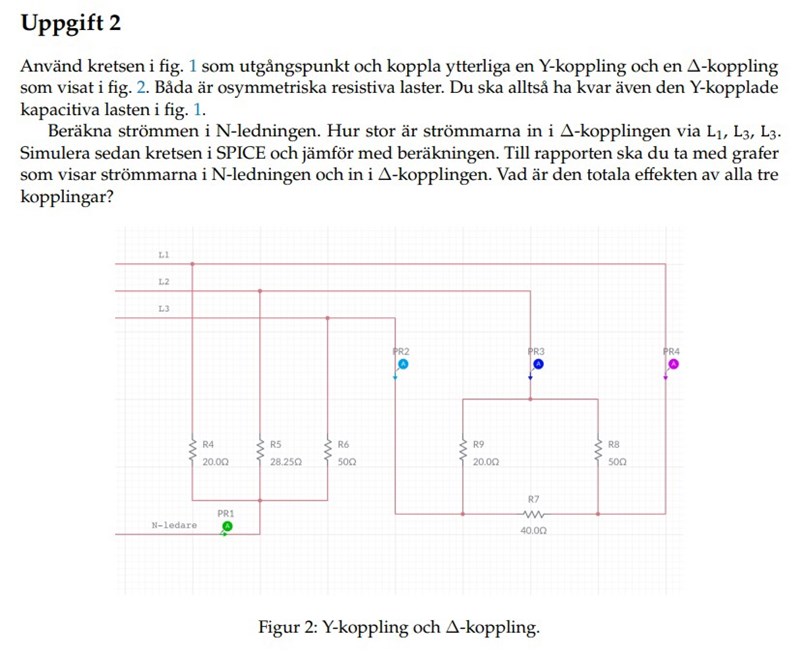

Här är uppgiften + kretsen
Har hittills fått fram:
IL1 = u1(t)/(Zc1+R1) = 4,625 + 2,94458j = 5.48 < 32,48 grader A
IL2 = u2(t)/(Zc2+R2) = -4,8632 + 2,534j = 5.48 < -27,52 grader A
IL3 = u3(t)/(Zc3+R3) = 0.23772 – 5,478667j = 5.48 < -87,51 grader A

IPR4 = I31-I12 = 21.9375+1.4075j = 21.98 < 3.67 grader A
IPR3 = I23-I12 = 9.75-33.78j = 35.16 < -73.9 grader A
IPR2 = I31-I23 = 12.1875+35.1875j = 37.23 < 70.9 grader A

IR4 = U/R = 325V/20 = 16.25A
IR5 = 11.5A
IR6 = 6.5A

Har för mig att strömmen i N-ledningen är summan  IN​=IL1​+IL2​+IL3​, men får det till cirka 10.9, medan simuleringar visar en ström på 8.4A. Vet inte riktigt vart jag hamnar fel

ThomasN 1699
Postad: 16 jan 01:10 Redigerad: 16 jan 01:11

Jag antar att IL1-3 är för den första lasten med R1, R2, R3 = 50ohm och C1, C2, C3 = 100uF. Det är ju en symmetrisk last så vinkeln mellan strömmarna borde vara 120 grader. Ser ut som vinkeln för IL2 är 180 grader fel.
(Vad har du för referens, riktfas. Är det  spänningen L1?)

Är det 400V, 50Hz?

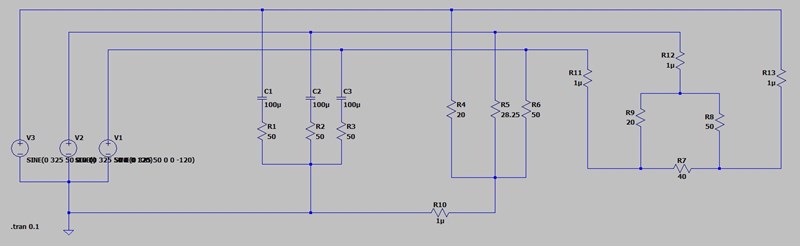

Det ser ut som V3 i simuleringen motsvarar L1 i schemat och V1 motsvarar L3. Kan kanske spöka till det om du ska jämföra beräkning med simulering.



Och, naturligtvis, välkommen till pluggakuten!

Anton2001 3
Postad: 16 jan 01:41 Redigerad: 16 jan 01:45
ThomasN skrev:

Jag antar att IL1-3 är för den första lasten med R1, R2, R3 = 50ohm och C1, C2, C3 = 100uF. Det är ju en symmetrisk last så vinkeln mellan strömmarna borde vara 120 grader. Ser ut som vinkeln för IL2 är 180 grader fel.
(Vad har du för referens, riktfas. Är det  spänningen L1?)

Är det 400V, 50Hz?

Det ser ut som V3 i simuleringen motsvarar L1 i schemat och V1 motsvarar L3. Kan kanske spöka till det om du ska jämföra beräkning med simulering.



Och, naturligtvis, välkommen till pluggakuten!

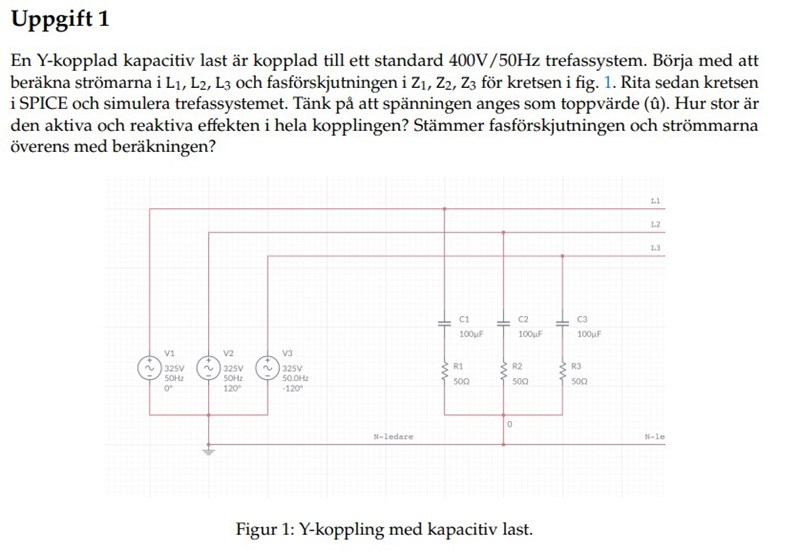

Hej! Ursäkta glömde lite kontext. Nedan finns föregående uppgift som hänger ihop med den här Alla mina beräkningar stämmer bra överens med LTSpice simulationer, men jag lyckas bara inte få till strömmen i N-ledaren (simulerar på punkt PR1) ska hamna kring 8.48A enligt det, men tar mig inte dit.

IL1,2,3 osv är då beräkningar på strömmarna i uppgift 1. IPR2,3,4 är då räkningar på punkterna som visas i bilden längst upp i tråden. Allt där stämmer bra med det som simuleras i Spice. Är alltså helt vilse på hur man kommer fram till strömmen i N-ledaren, så har inte riktigt något att visa där tyvärr.

Får även rätta mig på IL2 där fasförskjutningen ska bli 152,48 grader inte -27,52 :)

Anton2001 3
Postad: 16 jan 02:13

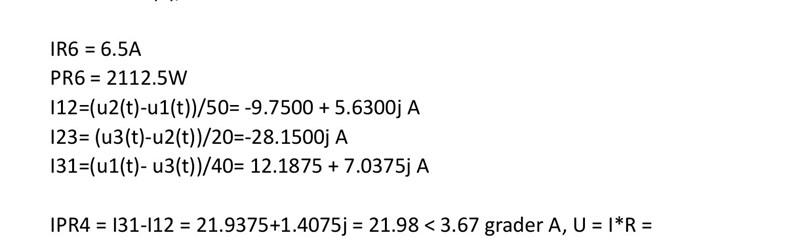

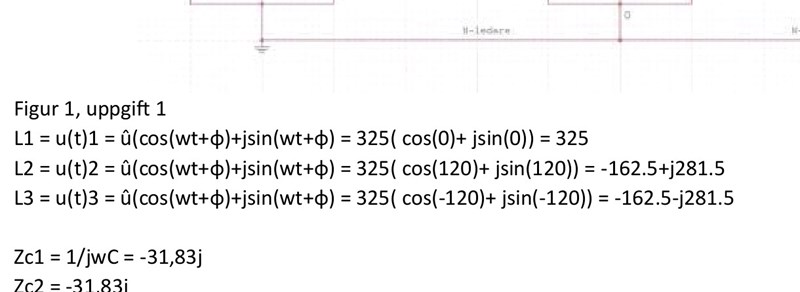

Här finns även mina beräkningar bakom I12 etc om det hjälper

ThomasN 1699
Postad: 16 jan 10:28

Det är väl bara Y-kopplingen i mitten som genererar en ström i N-ledaren?

Den första Y-kopplingen med kondensatorerna är ju helt symmetrisk, därmed ingen ström i N.
Deltakopplingen genererar ju heller ingen ström i N. Den har ju ingen anslutning dit.

Som Thomas säger, om du ska räkna ut strömmen i neutralledaren så borde bara den osymmetriska Y-kopplingen av resistorer ge bidrag. Eftersom D-kopplingen ger inget bidrag, och den symmetriska Y-kopplingen av RC ger inget bidrag.

Alltså borde IN vara IN=IR4+IR5+IR6. Men när du har räknat ut dessa strömmar här ovan så har du missat att spänningarna U1, U2 och U3 har olika fas. Så räkna dessa strömmar inklusive fas, så att du kan summera dem.

Hänger du med?
