Beräkna ström mellan punkterna P och Q till både storlek och riktning
Jag försöker bestämma Rtot i kretsen för att sedan beräkna strömmen. Hur skulle man kunna rita om kopplingschemat och vart kommer punkterna P och Q att vara i den nya kopplingschemat?

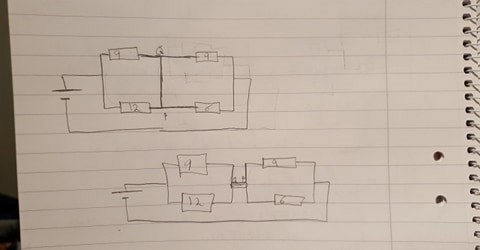

Jag har ritat om det på det viset:
är det rätt att rita om på detta vis? För då förstår man att strömmen i PQ är lika med huvudströmmen...
Hej

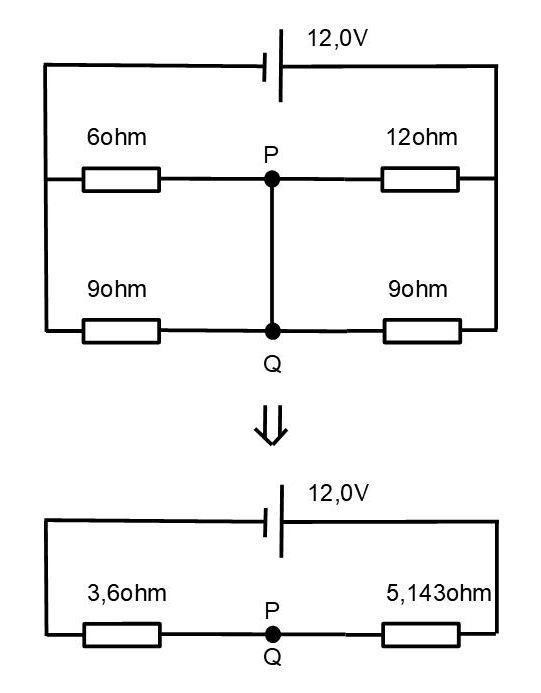

Jag tycker uppgiften är konstigt formulerad. Elektriskt sett är punkterna P och Q samma sak. Man kan ju rita om det hela som såhär:
En tolkning kan ju vara att man vill veta strömmen genom den sammanslagna P-Q punkten och då stämmer ditt resonemang.
En annan tolkning kan vara att det inte flyter någon ström MELLAN punkterna P och Q eftersom de egentligen är samma punkt, men då är uppgiften ganska meningslös tycker jag.
När man drar en ledning mellan två punkter förbinder man dom så att det blir "samma" punkt. Då man antar försumbar resistans i ledningen som sådan.
Vad drar du då för slutsats?
PeterG skrev:När man drar en ledning mellan två punkter förbinder man dom så att det blir "samma" punkt. Då man antar försumbar resistans i ledningen som sådan.
Vad drar du då för slutsats?
Så eftersom det är samma punkt så bör alltså strömmen i den punkten vara lika med huvudströmmen från batteriet. PQ bör ligga mellan pararellkopplingarna och därmed är strömmen i PQ lika med huvudströmmen. Tack så mycket för hjälpen!!
ThomasN skrev:Hej
Jag tycker uppgiften är konstigt formulerad. Elektriskt sett är punkterna P och Q samma sak. Man kan ju rita om det hela som såhär:
En tolkning kan ju vara att man vill veta strömmen genom den sammanslagna P-Q punkten och då stämmer ditt resonemang.
En annan tolkning kan vara att det inte flyter någon ström MELLAN punkterna P och Q eftersom de egentligen är samma punkt, men då är uppgiften ganska meningslös tycker jag.
Tack så mycket för din hjälp!
Strömmen har ingen riktning mellan punkterna eftersom det är samma punkt och man kan ju inte säga att det flyter en ström mellan punkterna eftersom det inte finns något mellanrum.
Jo, du kan temporärt tänka att P och Q kan sammanföras till samma punkt PQ.
Spänningen i punkten PQ beskrivs sedan som en spänningsdelning av 12V:
Nu kan man beräkna strömmarna genom alla fyra motstånd och sedan dra en slutsats :-)
Affe Jkpg skrev:Jo, du kan temporärt tänka att P och Q kan sammanföras till samma punkt PQ.
Spänningen i punkten PQ beskrivs sedan som en spänningsdelning av 12V:
Nu kan man beräkna strömmarna genom alla fyra motstånd och sedan dra en slutsats :-)
Okej Perfekt Tack!
