Beräkna strömmen

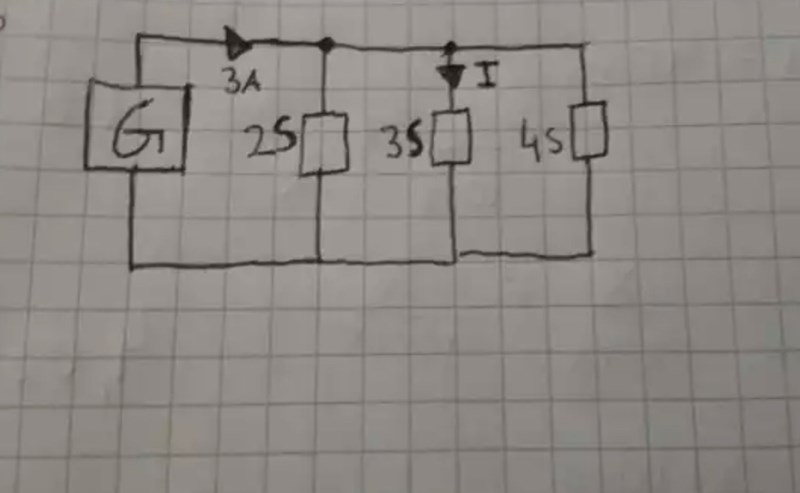

Man ska beräkna strömmen genom en resistor i en krets!

2S motsvarar alltså 0,5 ohm
3S motsvarar 1/3 ohm
4S motsvarar följaktligen 0,25 ohm

Det vi vet är att spänningen är lika stor för de är parallelkopplade. Jag använder mig av formeln 1/Rtot=(1/0.2)+(1/0.25)

Rtot=1/9

U=R*I

U=1/9 Ohm * 3A=1/3V

men det är inte rätt enligt facit

Det är oklart vad G, 2S, 3S och 4S står för.

Kan du ladda upp en bild av uppgiften?

S är säkert enheten siemens som är lika med ohm^-1.

Vid parallellkoppling kan man addera konduktanserna, så det blir en total konduktans G = 2+3+4 = 9 siemens = 9 ℧.

Om man skriver Ohms lag i termer av konduktans blir det $U = \frac{I}{G} = \frac{3}{9} = 0,\!33\ {\rm V}.$

Men det är inte vad uppgiften är. Det man ska göra är att bestämma strömmen I genom en av dessa konduktanser.
