4 svar
836 visningar
Kotte är nöjd med hjälpen
Kotte 3
Postad: 11 nov 2020 15:03

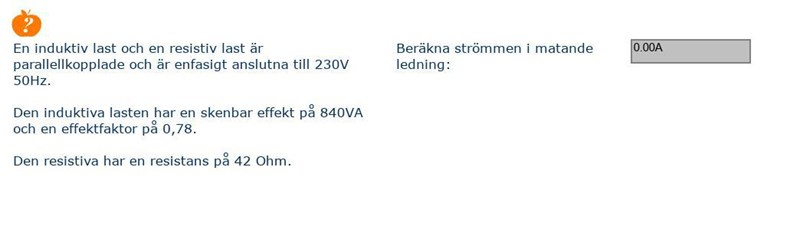

Beräkna strömmen i matande ledning

Hej, jag har försök att lösa detta men misslyckats så jag skulle behöva lite hjälp.

Jag gjorde såhär:

I=S/U 840/230=3,65 A

U/R=I = 230/42=5,47 A

I= I1+I2= 3,65+5,47=9,12 A

Svar: 9, 12 A

Detta blev då fel, så jag antar att jag tänkte helt fel. Hur är det jag ska tänka/göra för att få rätt? Vilka formler ska jag använda mig av?

Tack så mycket i för hand!

Ture Online 6366 – Livehjälpare
Postad: 11 nov 2020 18:43

Hej,

Du måste hålla isär skenbar effekt, aktiv effekt och reaktiv effekt.

Ett sätt att lösa uppgiften är att räkna ut den induktiva lastens aktiva och skenbara effekt samt restansens aktiva effekt. (den har ingen reaktiv effekt)

Sen kan du summera de aktiva effekterna och slutligen beräkna den skenbara effekten för de bägge lasterna tillsammans.

Som avrundning räknar du ut strömmen (Skenbar effekt delat med spänning)

Albin00 10
Postad: 7 mar 12:08

kan ni visa hela uträkningen ?

Mumin_Anton 6
Postad: 25 okt 18:38

Hej, jag har samma problem med denna uppgift, jag förstår inte hur jag gå tillväga.
Jag har fått fram,
Reaktiva effekten: 514,8 VAr (Q)
Skenbara effekten: 840 VA (S)
Aktiva effekten: 663.8 W (P)
Resistansens aktiva effekt: Existerar inte.
Vad hur kommer jag fram till vad matarledningensström är?

Tack på förhand.

Henning Online 1811
Postad: 16 nov 19:48

Du kan beräkna strömmarna genom den induktiva resp resistiva grenen och sedan summera dessa
Men observera att dom inte är i fas, så att dom måste summeras som 'visare' eller med komplexa tal

Strömmen genom induktiva lasten fås via skenbara effekten till 3,65 A som du beräknat
Men via effektfaktorn ser du att fasvridningen blir 38,7 grader, men med negativ fasvinkel relativt den gemensamma spänningen.

Strömmen genom resistorn blir 5,48 A

Nu vill vi beräkna summaströmmen, t ex så här: 3,65-38,7 +5,480 =2,84-j2,28  + 5,48+j0=8,32-j2,28=8,63-15,3

Dvs totala strömmen blir 8,6 A
