Beräkna totala magnetfältet i en punkt P i elektriskt krets - tänker jag rätt?

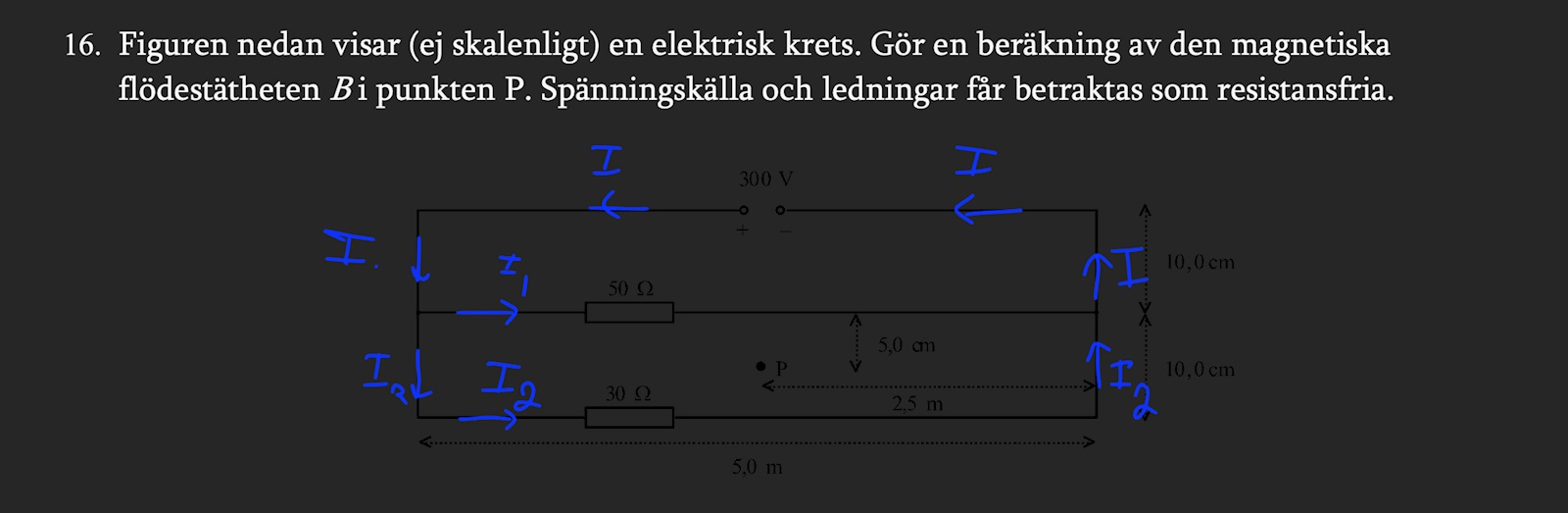

Hej, har en fråga angående denna uppgift:
Är det nödvändigt att dela upp de vertikala ledarna i två delar - en för I och en för I2? Eller går det bra att räkna på den totala strömmen i dessa? (Enl. facit är dessa egentligen försumbara men för att förstå uppgiften bättre hade det varit till stor hjälp)
Tack på förhand!
Kretsen är nästan helt omöjlig att se, svart på mörkgrått. Kan du göra en bättre bild?
Jag tror vi behöver veta I och I1. Var och en av dem bidrar olika mycket till magnetfältet i punkten P.
Troligen kan man försumma bidragen från I2 och de vertikala delarna av I eftersom den är ca 50 gånger längre bort.
I och I1 kommer att påverka mest förstås, eftersom de är närmare P. Dessa är dock motriktade och kommer att delvis ta ut varandra.
Därmed är jag inte så säker på att den horisontella I2 samt de båda vertikala utan vidare kan försummas. Förvisso är de 50 gånger längre bort, men det är bara 1,5 decimaler. De är även riktade åt samma håll i P.
Att dela upp de vertikala kanske är onödigt. Det blir definitivt krångligt. Frågan är dock om det är rimligt att ignorera dem som facit säger.
