Mohman 2
Postad: 13 okt 16:40

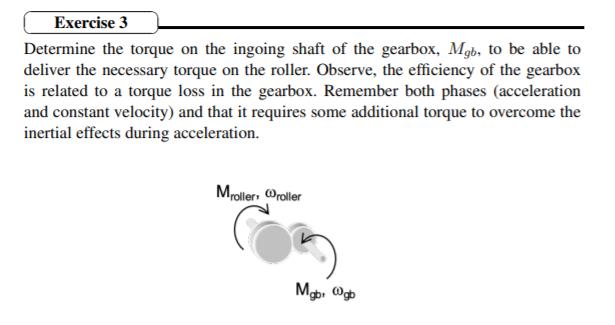

Beräkna vridmoment och vikelhastighet växellåda



beräknat sedan tidigare:

Mroll = 4,670646 Nm        - under acceleration

Mroll = 0,85 Nm                  - under konstant hastighet

wroll = 52,5 rad/s



Växellådan har följande egenskaper:

m = 0,8

efficiency = 0,8

utväxling (i) = 3,7

max hastighet (ingående) = 3000 rpm

Tröghetsmoment = 0,037 kgcm2



Min lösning

Vridmoment under konstant hastighet

MgbMroll,consti×1efficiency=0,853,7×10,8=0,287 Nm

Vridmoment under acceleration

MgbMroll,acci×1efficiency= 4,6706463,7×10,8 = 1,5779 Nm

Vinkelhastigheten hos växellådan

wgb = wroll x i = 52,2 x 3,7 = 194,25 rad/s



Har jag tänkt rätt?

Ebola 2626
Postad: 13 okt 18:49

Du har inte tagit med tröghetsmomentet någonstans.

Mohman 2
Postad: 13 okt 19:10 Redigerad: 13 okt 19:11

Jag tycker det är svårt att förstå hur jag ska hantera tröghetsmomentet i denna uppgift. Bör jag använda mig av formeln:

M = J×α

där J = Jgb + Jrulle?

Annars skulle jag vara oerhört tacksam om jag fick lite hjälp på traven kring vilka formler jag bör använda :)
