AlexMu 91
Postad: 1 jun 2023 19:44

Beräkna ytterdiameter på stansningsverkyg

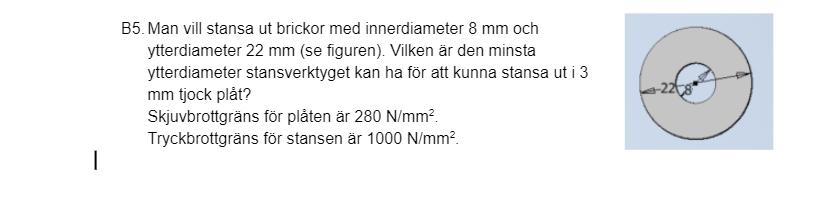

Jag har fått den här uppgiften och vad jag än gör så tycks jag få fel svar.

Till och börja med är jag relativt osäker på hur man räknar med stansning eftersom vi endast hade en lektion om det.


Mitt försök att lösa uppgiften:

τplåt= Fπ×t(D+d)280=Fπ×3(22+8)280=F90πF=280×90π

Efter detta är jag förvirrad eftersom att vi varken har ytter eller innerdiameter för stansverkyget. Och i min hjärna så borde dem väl vara samma som på det man ska stansa ut?
Men jag antog att innerdiameter d blir 8, som på plåten

Kan man inte skriva stort delta?Deltastans=Fπ(D2-d2)41000=290×90ππ(D2-82)41000=290×90x4(D2-64)D2-64=290×90×41000D2=290×90×41000+64D=290×90×41000+64D=12,8

Detta är helt fel då svaret är

Visa spoiler

22,82mm


Eftersom att jag var osäker på om d=8 var korrekt satte jag in svaret som D och löste ut vad d borde vara. Jag gjorde alltså samma process som jag gjorde nyss fast med att lösa ut d istället för D. Då fick jag svaret att d skulle bli 20,49. Det får mig att tro att formeln jag använde är fel, men jag har ingen aning vad som är fel.
