Beräkningar på kraftvärmeanläggning.

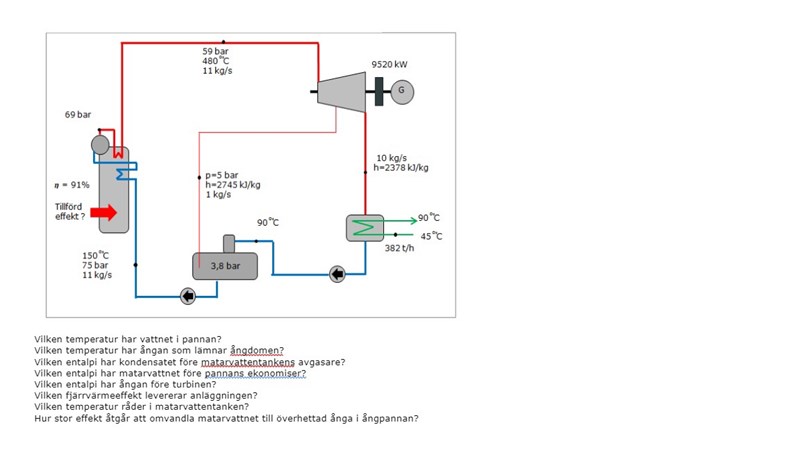

Hejsan! Jag är ganska novis på just sådana beräkningar och jag skulle vilja få lite hjälp över hur jag ska tänka för att lösa uppgiften med sina delmoment, tekniskt sett så är det en uppgift och bör därför inte vara emot någon regel då den har delmoment.

Vilken temperatur har vattnet i pannan? >
150 grader

Vilken temperatur har ångan som lämnar ångdomen?
69 bar -> 70 bar(a)   285,80 grader

Vilken entalpi har kondensatet före matarvattentankens avgasare?
 3,8 bar -> 4,8 bar(a) h = 633,50 kJ/kg

Vilken entalpi har matarvattnet före pannans ekonomiser?
75 bar -> 76 bar(a), avrundar till 80 bar(a) 150 grader. < h = 636,9 kJ/kg

(PS: Avrundar då vi inte har en tabell som visar enskilda tal utan visar enbart heltal)

 Vilken entalpi har ångan före turbinen?

59 bar -> 60 bar(a) ->60 bar(a) 480 grader   entalpi h = 3373 kJ/kg



Vilken fjärrvärmeeffekt levererar anläggningen?

Här är jag helt lost...



Vilken temperatur råder i matarvattentanken?
Här tänker jag att det inte kan vara något annat än mättningstemperaturen för just 3,8 bar -> 4.8 bar(a)

> 150,32 grader men det kan inte vara rätt då det är högre temperatur efter matarvattentanken så därför tänker jag att det måste vara 90 grader som kommer in och är inuti matarvattentanken då det ska successivt ökas efter det lämnar.



Hur stor effekt åtgår att omvandla matarvattnet till överhettad ånga i ångpannan?

Likaså på denna så är jag väldigt lost.



Jag uppskattar alla tips jag får då det känns som att jag behöver det.

Tack på förhand!
