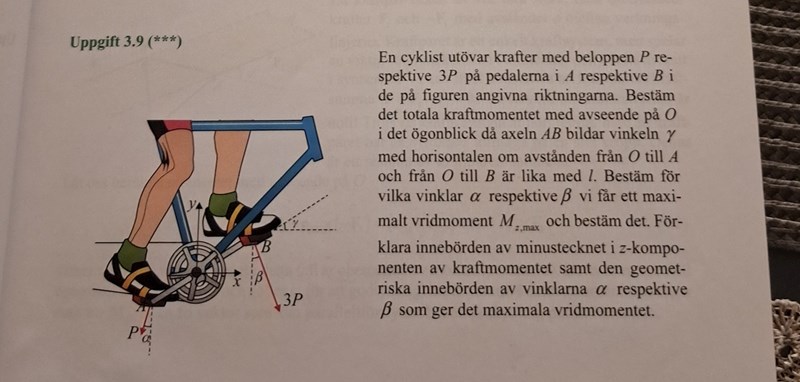

Bestäm för vilka vinklar alfa respektive B för maximalt vridmoment

Hej!

Jag har fastnat på denna uppgift. Hur ska man börja när man frilagt 3P samt P ?

Kan du visa vad du har gjort? Man frilägger ett konstruktionselement, inte en kraft.

Peter skrev:
Kan du visa vad du har gjort? Man frilägger ett konstruktionselement, inte en kraft.

Jag har inte kommit nånstans med denna uppgift alls. Jag har tyvärr fastnat helt och hållet.

$\vec{M} = \vec{O A} \times {\vec{F}}_{A} + \vec{O B} \times {\vec{F}}_{B}$

$\vec{O B} = - \vec{O A} = l (\cos γ {\vec{e}}_{x} + \sin γ {\vec{e}}_{y})$

${\vec{F}}_{A} = - P (\sin α {\vec{e}}_{x} + \cos α {\vec{e}}_{y})$

${\vec{F}}_{B} = \dots$

PATENTERAMERA skrev:
$\vec{M} = \vec{O A} \times {\vec{F}}_{A} + \vec{O B} \times {\vec{F}}_{B}$

$\vec{O B} = - \vec{O A} = l (\cos γ {\vec{e}}_{x} + \sin γ {\vec{e}}_{y})$

${\vec{F}}_{A} = - P (\sin α {\vec{e}}_{x} + \cos α {\vec{e}}_{y})$

${\vec{F}}_{B} = \dots$

Jag hänger inte med riktigt..

Vad är oklart?
