Bestäm funktion för logiknät

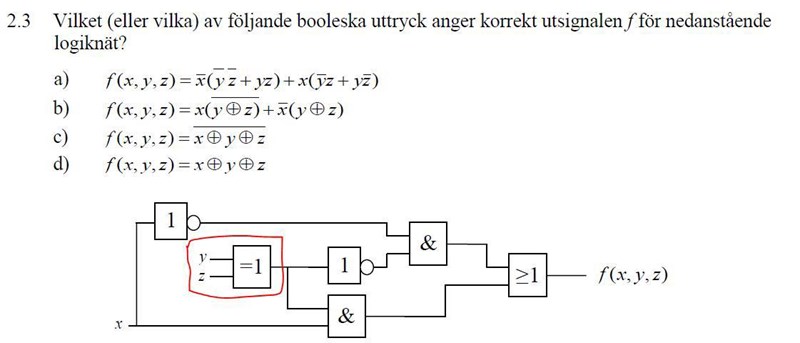

Hej, frågan lyder enligt nedan skärmklipp. Jag är osäker på det jag rödmarkerat i skärmklippet, är det input=output? Hur skall jag tänka när det är två input variabler till en sådan buffer?

Jag vet att NOT grinden för t ex x ger x', AND grinden ger multiplikation mellan variablerna och OR grinden ger addition mellan variablerna.

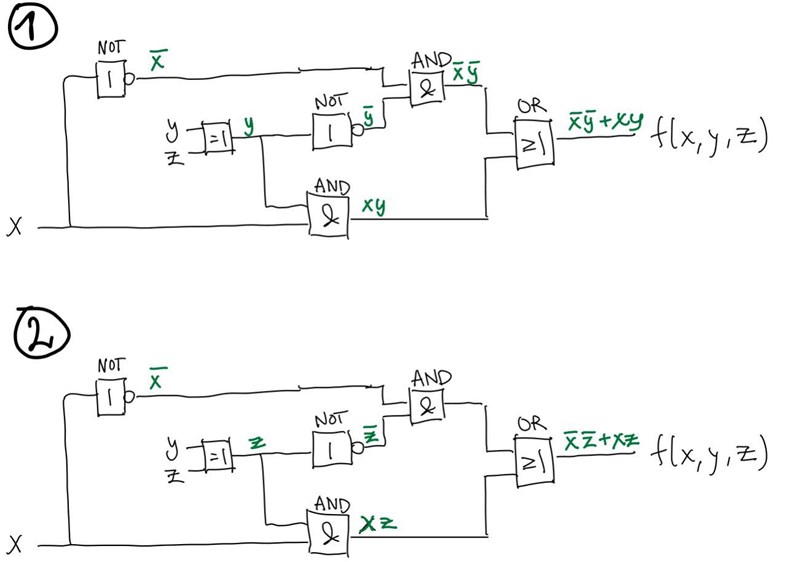

Ifall man har input x och z till en buffer antar jag det blir två utfall? Ett fall med x och ett med z?
Tänker jag korrekt såhär?

Laguna 10984
Postad: 5 sep 2020

Jag tror att rutan med =1 i är en logisk funktion utan eget tillstånd, alltså ingen buffer.

ThomasN 125
Postad: 11 sep 2020

Hej

=1 är en sk exclusive OR. Sanningstabell:

y z  out

00  0

01  1

10  1

11  0

Hoppas det hjälper något
