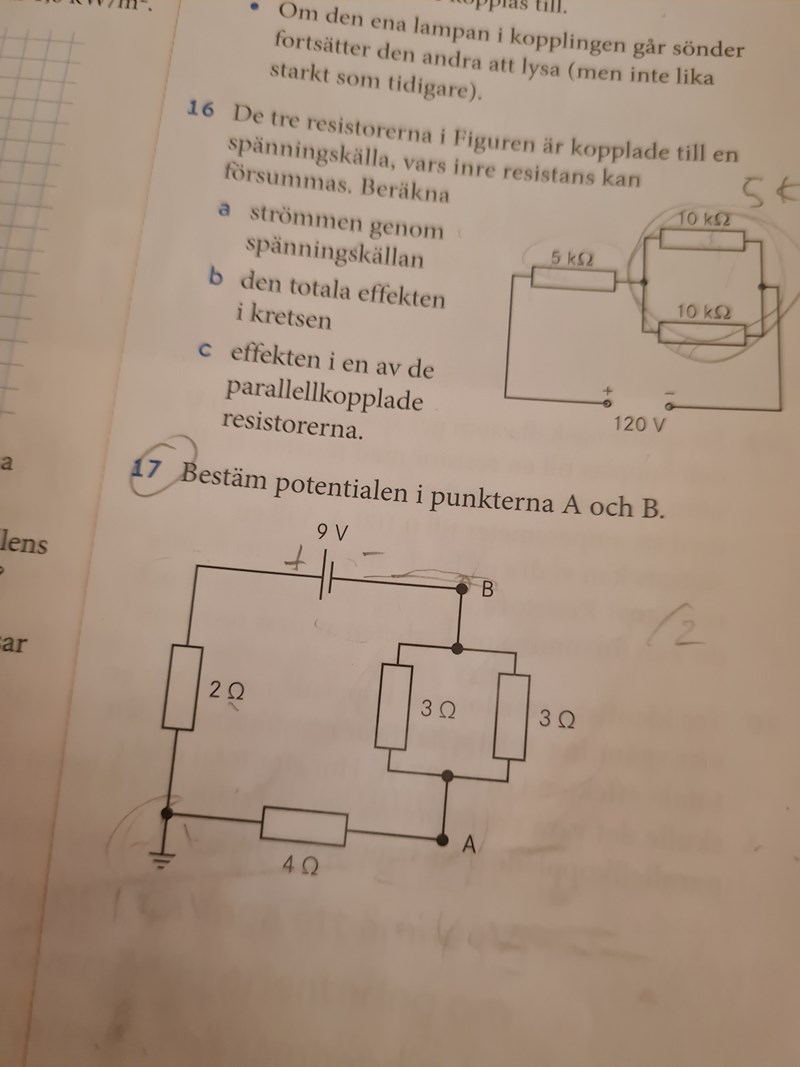

Bestäm potentialen mellan punkterna

Man skall bestämma potentialen i punkterna A och B, inte spänningen mellan A och B.

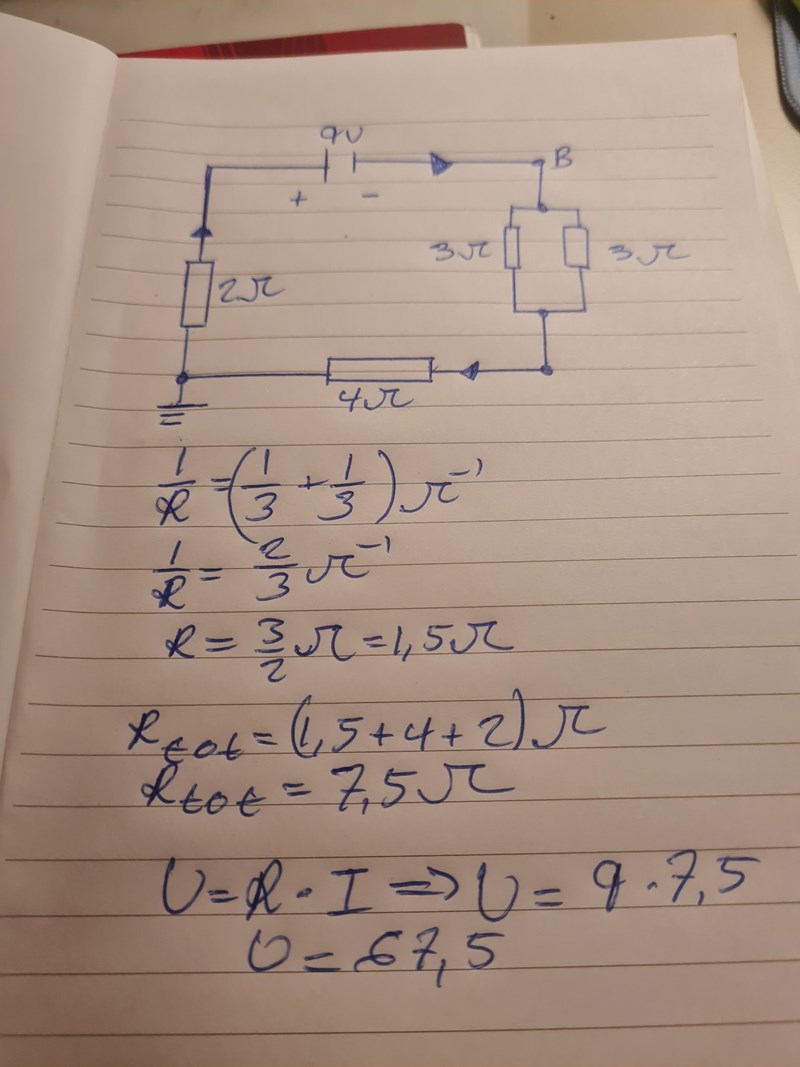

Med den strömriktning du valt så ger sambandet U = R•I att

-9 = 7,5•I

I = -1,2 A,  dvs strömmen går inte i den riktning du valt i figuren.

ok,

jag undrar för att ag ska komma vidare borde jag nu göra så här ?

$$\begin{gathered} v_A=0-(-4)(-1,2) \\ {v}_A=4,8V \\ {v}_B=-4,8+(1,2)(-1,5) \\ {v}_B=-6.6V \end{gathered}$$

Med den strömriktning du valt så blir

v_A= 0 + 4• (-1,2) = - 4,8 V

 v_B= v_A + 1,5•(-1,2) = -4,8 - 1,8 =-6,6 V

Har man nyyta av Krichoffs lag ?

Ja, man har stor nytta av Kirchhoffs bägge lagar.

För att lösa den här typen av uppgifter behöver du beräkna strömmen genom hela kretsen.

Med den kan du sedan beräkna spänningsfallet över varje resistor.

Sedan kan du potentialvandra åt vilket håll du vill. Jordpunktens potential är per definition 0 V.

Är det begrepp du känner igen?

Det här är nytt område för mig så jag 100% bekväm med allt.

Det inringade i rött stämmer inte. Se också Jan Ragnars inlägg, #2
Där får du vad strömmen blir. Och vilken riktning den har.

Jag är lite sen på bollen hör min nya lösningar

Snyggt!

Det flyter 1,2 A genom kretsen.

Använd ohms lag igen för att beräkna spänningen över respektive resistor.

sictransit skrev:

Snyggt!

Det flyter 1,2 A genom kretsen.

Använd ohms lag igen för att beräkna spänningen över respektive resistor.

Ärre så här?

Det stämmer bra. Summan skall förstås bli 9V, samma som batteriet.

Då är det bara att börja potentialvandra:

• Börja vid jordpunkten. Där är potentialen per definition 0 volt.
• Går du i strömriktningen, minskar potentialen när du går genom en resistor.
• Batteriet ökar potentialen med 9V när du går från - till +.
• När du är tillbaka vid jordpunkten skall du vara tillbaka på 0V.
