Bestäm resistans

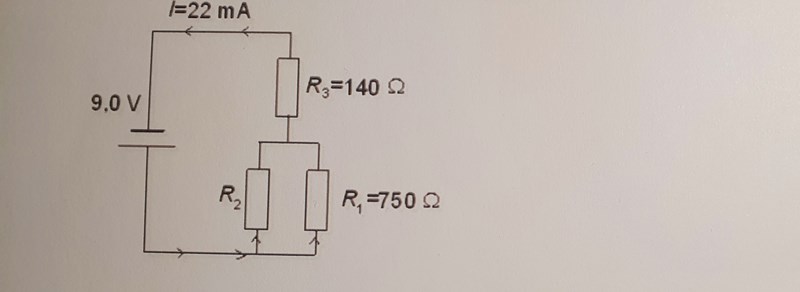

Bestäm den okända resistansen.

Beräkna kretsens totala effektutveckling.

Först har jag räknat ut strömmen $I_{1}$ som är U/R1.

Sedan har jag tagit reda på vad $I_{2}$ är genom att subtrahera från den totala strömmen 22mA dvs 0,022A.

Nu när jag vet $I_{2}$ är 0,01A så kan jag få reda på vad resistansen R2 är (R2 = 9,0V/0,01A= 900 ohm).

Nu när jag vet att R2 är 900 ohm så räknade jag ut total effekt (sista steget i min lösning då jag beräknade följande: Total effekt: 9,0V*0,022A = 0,198W ).

Vet inte om jag gjort rätt, men ni får gärna kika på min lösning.

$\frac{U}{R 1} = \frac{9, 0 V}{R 1} + \frac{9, 0 V}{R 2} = I t o t a l = 22 m A = 22 \times 10^{- 3} A \frac{U}{R 1} = I_{1} o c h \frac{U}{R 2} = I_{2} 0, 012 A + I_{2} = 0, 022 A I_{2} = 0, 022 A - 0, 012 A = I_{2} = 0, 01 A \frac{U}{R 2} = I_{2} \frac{9, 0 V}{R 2} = 0, 01 A 9, 0 V = 0, 01 A \times R_{2} R_{2} = \frac{9, 0 V}{0, 01} = 900 o h m R 2 = 900 o h m t o t a l e f f e k t 9, 0 V \times 0, 022 A = 0.198 W ?$

jag skulle nog börja med att räkna ut spänningen över den seriekopplade resistorn för att få ut hur stor spänning det är ovanför de parallellkopplade. Sedan beräknar du strömmen genom 750 resistorn. Då kommer du både ha spänningen och strömmen genom den okända resistorn.

Hänger du med på hur jag menar?

missgurl skrev:
jag skulle nog börja med att räkna ut spänningen över den seriekopplade resistorn för att få ut hur stor spänning det är ovanför de parallellkopplade. Sedan beräknar du strömmen genom 750 resistorn. Då kommer du både ha spänningen och strömmen genom den okända resistorn.

Hänger du med på hur jag menar?

Okej! $I = 22 m A = 0, 022 A R 3 = 140 o h m S p ä n n i n g U_{3} ö v e r R 3 ä r o k ä n d . U_{3} = R 3 \times I U_{3} = 140 o h m \times 0, 022 A = 3, 08 V (v o l t) A l l t s å ä r s p ä n n i n g e n ö v e r R 3 3, 08 V . D e t ä r d e n n a s p ä n n i n g ö v e r R 2 o c h R 1 (s o m ä r p a r a l l e l l k o p p l a d e) .$

Har jag förstått rätt? Är jag på rätt väg?

Spänningen över R3 är 3,08 V.

Spänningen över R1R2 är 9-3,08 V = 5,92 V
