Bestäm spänningstvåpol

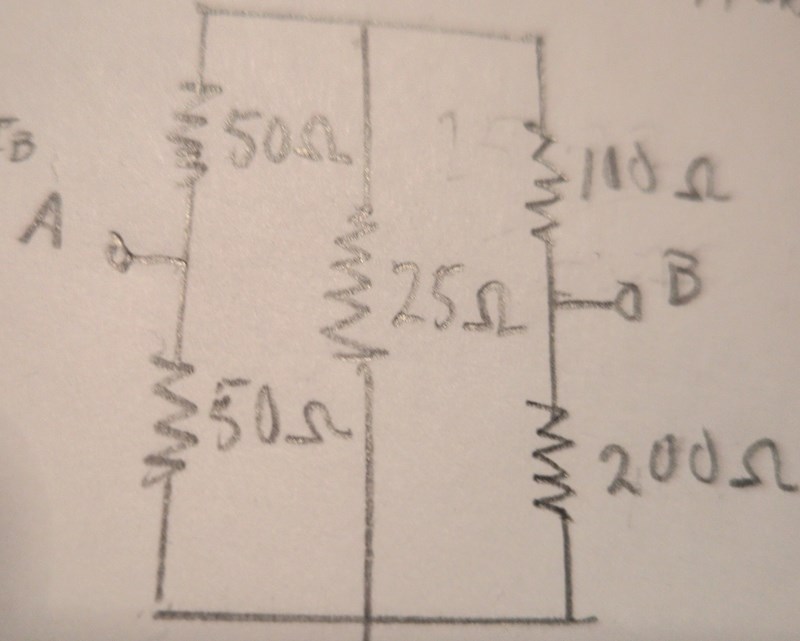

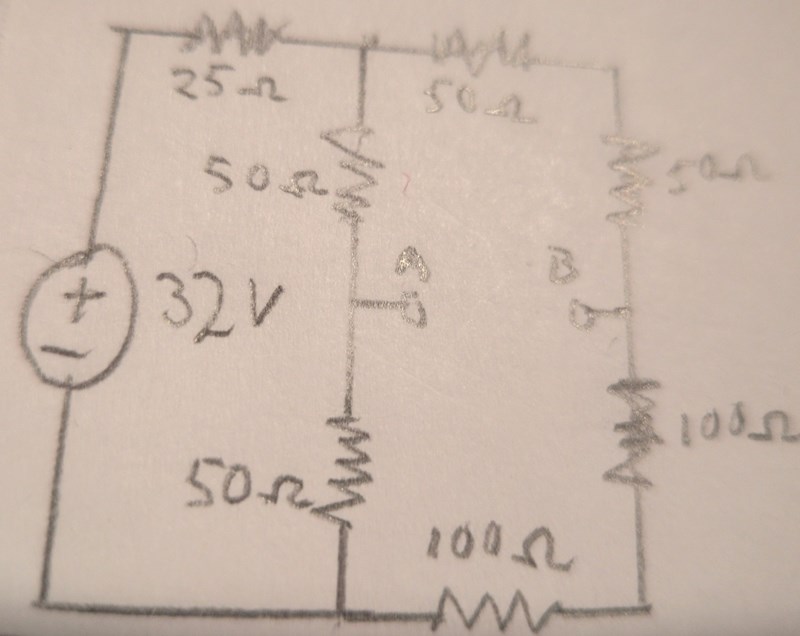

Bestäm den spänningstvåpol som är ekvivalent med tvåpolen AB.  Facit: R_b  blir  92,2 ohm  och spänningsgeneratorn på -4V.

R_b gick att räkna ut men hur går jag vidare med spänningen?

Mitt försök med spänningsdelning:

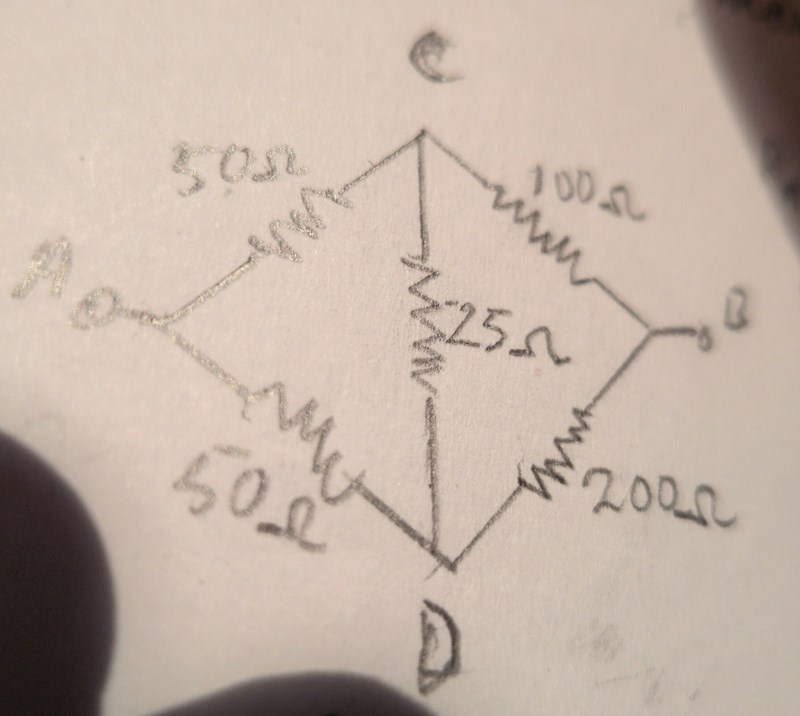

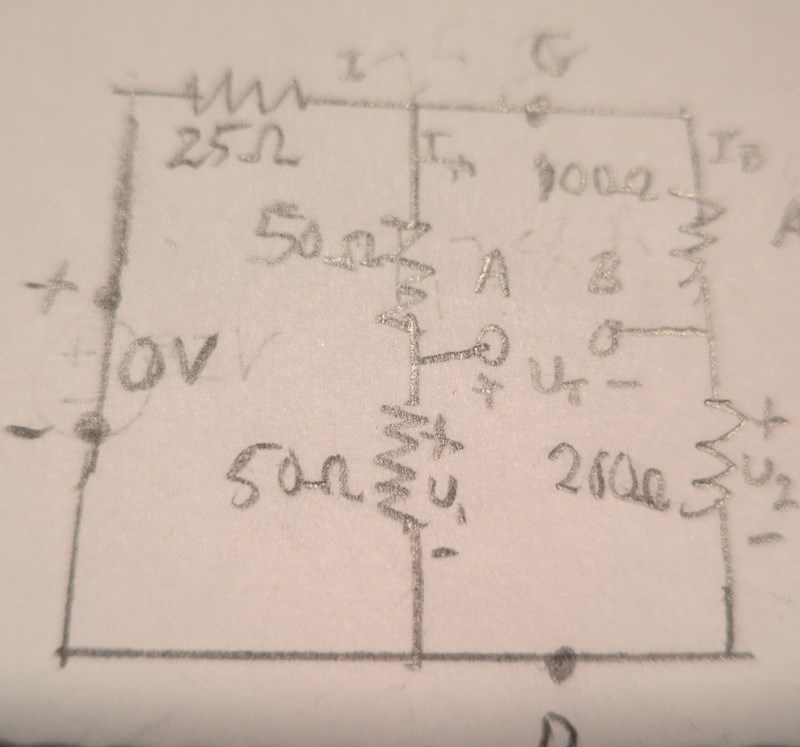

U_t = U_1 - U_2   (bild nr 2)

U_1 = 50 / (50+50) * 32V    = 16V

U_2 = 200 / (200 + 100) * 32V  = 21.3V

21.3 - 16 = 5,3V

Misstänker att detta inte funkar pga 25ohm-resistorn efter spänningsgeneratorn?

Har även försökt att få fram strömmarna I,  I_a  och  I_b  men utan framgång.

Någon som kan ge en ledtråd?De två resisistorerna uppe i högra hörnet är på 50 ohm vardera.
