Katarina149 4282
Postad: 23 nov 22:44

Bestäm storlek och riktning till ström och magnetfält

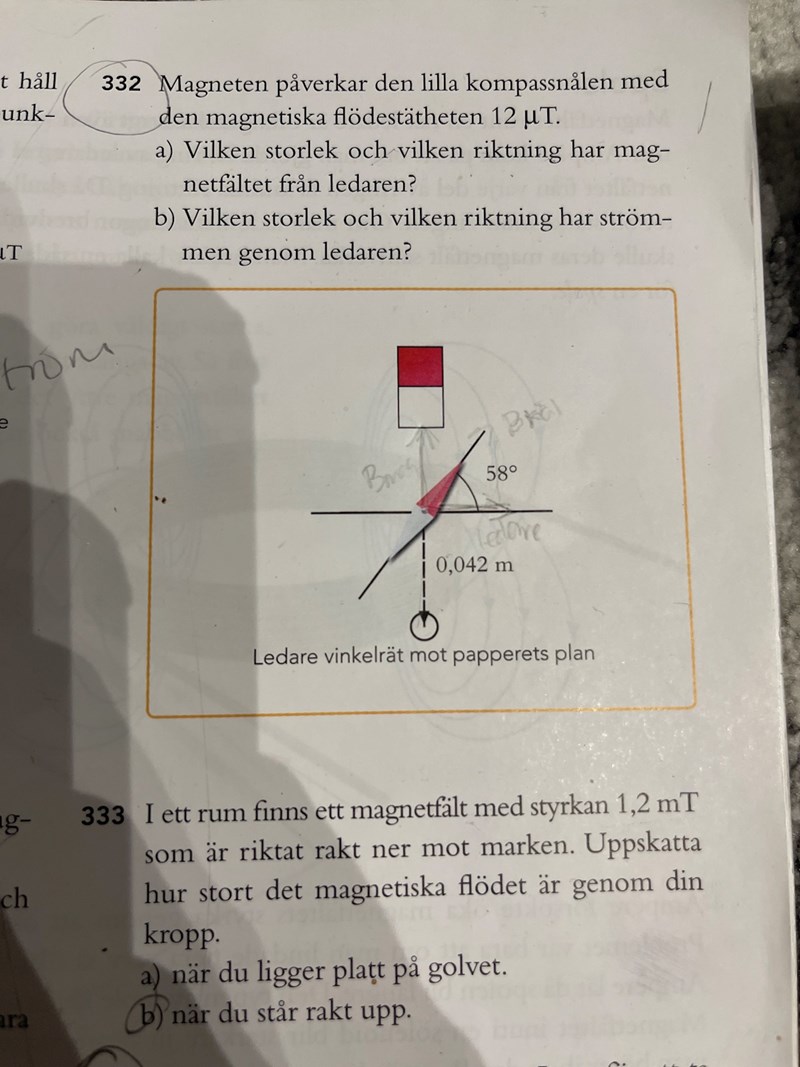

Uppgift 332.
Hejsan!
jag har fastnat på den. Jag förstår inte vad det är man ska göra och hur.. ?

Programmeraren Online 964
Postad: 24 nov 14:23 Redigerad: 24 nov 14:29

Jag har inte räknat på såna här tal på mååååånga år men vi får försöka tillsammans (eller hoppar någon med fräschare kunskap in).

Har du ritat en bild? Sätt ut magnetfältet från stavmagneten så riktningen framgår.

Utan magnetfältet från ledaren hade nålen pekar rakt norrut. Ledarens magnetfält gör att nålen istället pekar mer åt höger.
Runt ledaren är magnetfältet som tidigare diskuterar "cirklar" runt ledaren. Rita in cirkeln. Vi vet ännu inte riktningen.

Jag tänker så här:
Magnetfältet från magneten i nålens mitt är riktat uppåt i bild.
Magnetfältet från ledaren i nålens mitt är riktat åt vänster eller höger i bild.
Nålens riktning beror på summan av de två magnetfälten.
Summan fås med vektoraddition, dvs vi får styrkan på magnetfältet från ledaren mha tangens och magnetfältet från magneten.

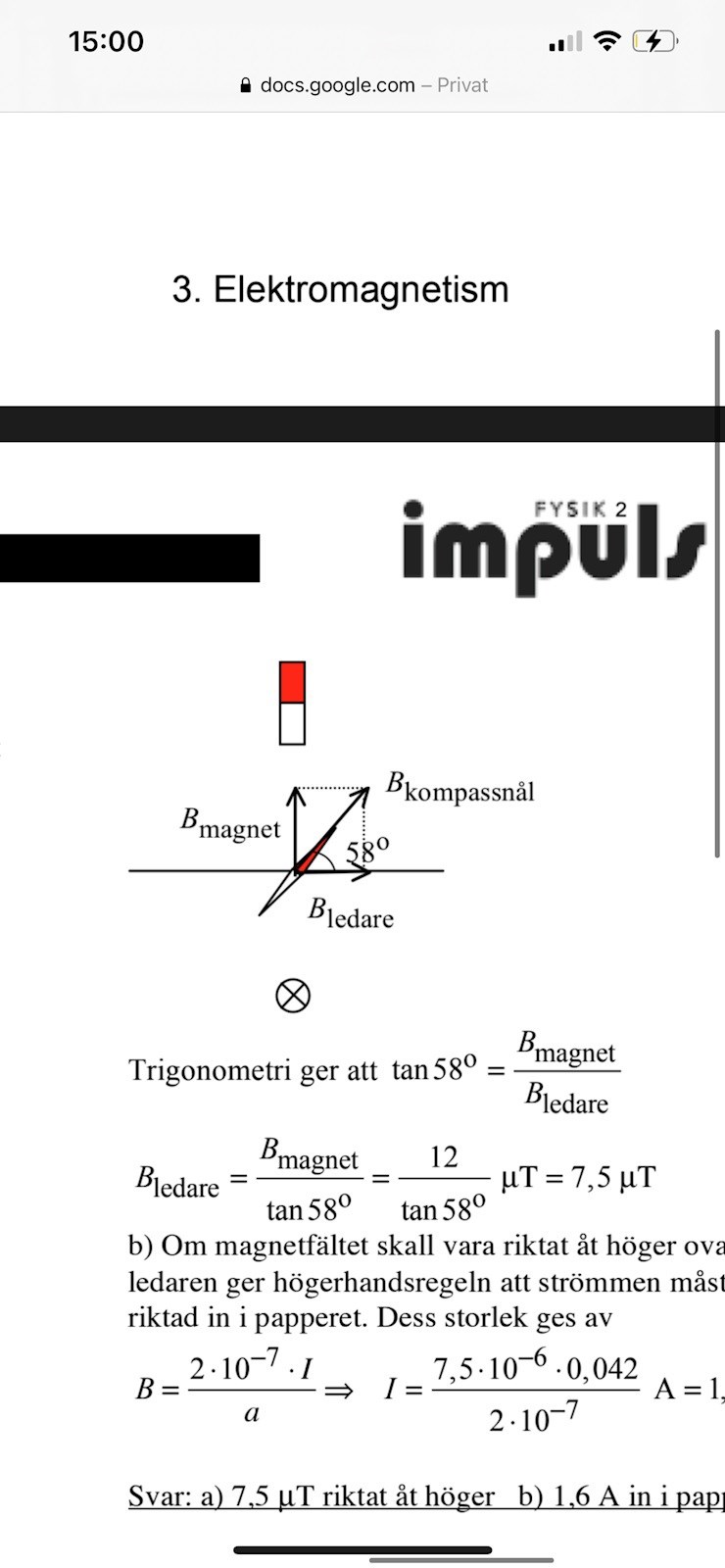

Kan du posta vad det står i facit så jag kan se om det går ihop.

Katarina149 4282
Postad: 24 nov 15:00

Programmeraren Online 964
Postad: 24 nov 15:06

Då stämde iden om lösning. Man behöver också veta att en kompassnål ställer sig i fältets riktning.

Eftersom fältet från magneten är riktat uppåt i bild och det sammanlagda fältet är snett upp åt höger måste ledarens bidrag till fältet vara åt höger (vi visste innan att det är antingen höger eller vänster med högerhandsregeln).

Högerhandsregeln ger att strömmen går in i papperet ("greppa ledaren").

Tangens ger 7,5 uT.

Strömmen fås med formeln för magnetfält runt ledare.

Är du med på lösningen?

Katarina149 4282
Postad: 24 nov 16:00

Hur ska man använda högerhandsregeln här?

Programmeraren Online 964
Postad: 24 nov 16:20

Ledaren får in i papperet så strömmen måste antingen gå in i papperet eller ut ur papperet.
Om strömmen går in i papperet blir magnetfältet från ledaren riktat åt höger i kompassnålens mitt, eller hur?
Om strömmen går ut ur papperet blir magnetfältet från ledaren riktat åt vänster i kompassnålens mitt, eller hur?

Vi vill ha ett sammanlagt magnetfält snett uppåt åt höger. Eftersom stavmagnetens fält är riktat uppåt måste ledarens fält vara riktat åt höger. Alltså måste strömmen gå in i papperet.

Katarina149 4282
Postad: 24 nov 23:55

Jag löste frågan :)
