Hejhej! 922
Postad: 24 nov 11:15

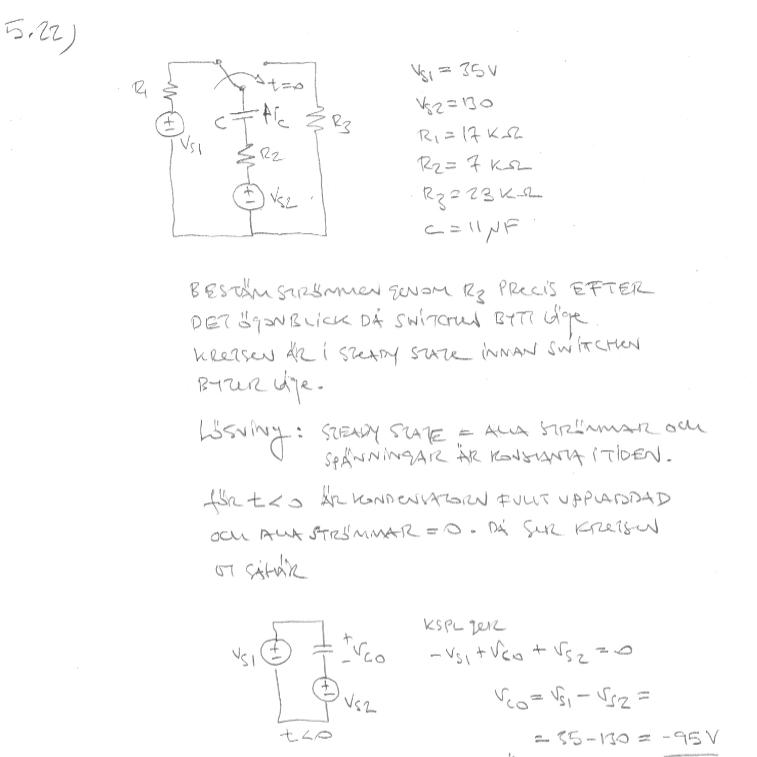

Bestäm strömmen genom R3 just efter switchen är påslagen vid t=0+ (Elektroteknik)

Hej! Jag försöker förstå lösningsförslaget till denna uppgift. Jag hänger med på det mesta av förslaget men inte essentiella delar som kommer innan. Hur visste han att strömmarna genom kretsen är 0 för t<0? är det alltid så? Och varför gör detta att man inte tar med resistorerna i kretsen? Jag förstår inte heller varför han tog bort jordningarna? kan man alltid göra så?

Tack på förhand!

Ture 10384 – Livehjälpare
Postad: 24 nov 12:29

Det står att kretsen är i ett stabilt läge (steady state, kallas ibland för fortfarighetstillstånd på svenska)  vilket innebär att kondensatorn är laddad och de initiala strömmar som uppstod när man kopplade upp kretsen har klingat av. Det går därför inte någon ström genom kondensatorn och därmed inte heller genom R1.

En kondensator släpper inte igenom någon likström, däremot laddas den upp.

Jordning innebär att de jordade punkterna är anslutna till en enormt stor gemensam ledare som per definition har potentialen 0.

Därför kan man kretsmässigt rita jordningarna som en ledare som förbinder de jordade punkterna

Hejhej! 922
Postad: 24 nov 13:11
Ture skrev:

Det står att kretsen är i ett stabilt läge (steady state, kallas ibland för fortfarighetstillstånd på svenska)  vilket innebär att kondensatorn är laddad och de initiala strömmar som uppstod när man kopplade upp kretsen har klingat av. Det går därför inte någon ström genom kondensatorn och därmed inte heller genom R1.

En kondensator släpper inte igenom någon likström, däremot laddas den upp.

Jordning innebär att de jordade punkterna är anslutna till en enormt stor gemensam ledare som per definition har potentialen 0.

Därför kan man kretsmässigt rita jordningarna som en ledare som förbinder de jordade punkterna

Ah okej då förstår jag! Tack så mycket för svar!:)
