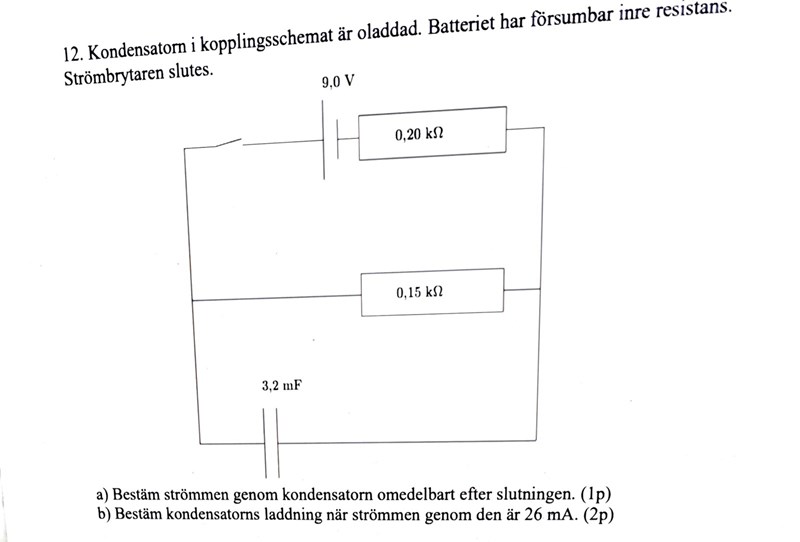

Bestäm strömmen hos kondensatorn omedelbart efter slutningen
Hej!
Jag bestämde först I mha potentialvandring,sen körde jag fast när jag ska bestämma strömmen för kondensatorn i a). Jag tänker det går väl ingen ström genom kondensator till en början pga den är oladdad. Mitt svar är att det går 0 A via kondensator precis vid ögonblicket som strömbrytaren sluts.
Det går en ström in i kondensatorn. Den ackumulerar laddning på det viset. Det finns en formel för spänningen över en kondensator: U = Q/C. Där Q är kondensatorns laddning.
Vad är då spänningen över en oladdad kondensator?
ThomasN skrev:Det går en ström in i kondensatorn. Den ackumulerar laddning på det viset. Det finns en formel för spänningen över en kondensator: U = Q/C. Där Q är kondensatorns laddning.
Vad är då spänningen över en oladdad kondensator?
Okej. Vad innebär "ackumulerar" laddning på det viset? Ja jag känner till formeln. Men det går ingen spänning över en oladdad kondensator så spänningen är väl 0 V trots att den är parallellkopplad med en resistor. Vi ser att när strömbrytare sluts så kommer strömmen först gå genom andra resistor och då kommer den dela sig så att ena går till resistor 2 och kondensator. Men den kommer ej flöda ström genom första resistor precis när den sluts.
Den "samlar på sig" laddning. T.ex. om den matas med konstant ström så blir laddningen Q = I*t
Det står att den är oladdad så ja, spänningen över den är då noll volt. Detta är det som gäller precis när strömbrytaren sluts.
ThomasN skrev:Den "samlar på sig" laddning. T.ex. om den matas med konstant ström så blir laddningen Q = I*t
Det står att den är oladdad så ja, spänningen över den är då noll volt. Detta är det som gäller precis när strömbrytaren sluts.
Okej då förstår jag. Så även fast spänningen över kondensatorn är 0 V precis efter slutningen så har vi fortfarande en ström som går igenom den pga den laddas upp?
Precis!
ThomasN skrev:Precis!

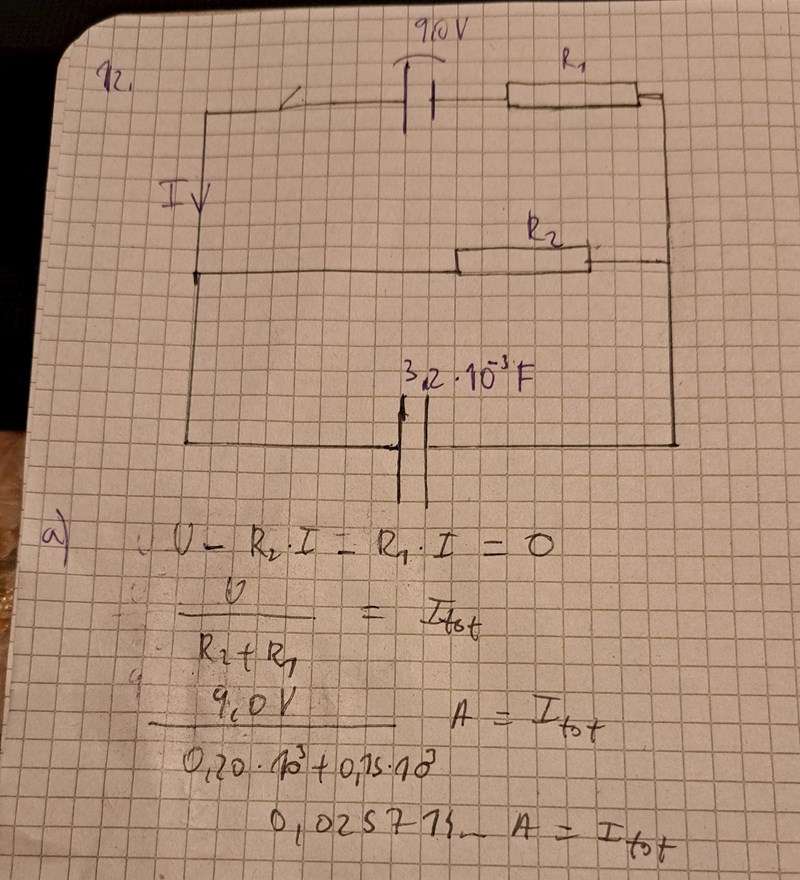

Hur ska man hitta den sökta strömmen då? Jag räknade ut den totala strömmen i min bild, men den verkar ej rätt enligt a)
Om det är noll volt över kondensatorn vad blir då spänningen över 0.15kohm? Och vad blir då strömmen genom det motståndet?
ThomasN skrev:Om det är noll volt över kondensatorn vad blir då spänningen över 0.15kohm? Och vad blir då strömmen genom det motståndet?
Eftersom resistor 2 och kondensatorn är parallellkopplade så har de samma spänning. Strömmen genom resistor 2 blir 0 A mha ohms lag.
Exakt!
En urladdad kondensator beter sig som en kortslutning.
ThomasN skrev:Exakt!
En urladdad kondensator beter sig som en kortslutning.
Ja men facit har ett värde på strömmen som ej är 0 A och jag förstår ej varför. Men de nämner också att spänningen över den oladdade kondensator är 0 V och samma sak med resistor 2. De kommer fram till att strömmen I1 som passerar resistor 2 är 0 A. De räknade ut I2 som är strömmen kondensatorn eftersom strömmen delar sig när den passerar till resistor 2.
Vad blir det för spänning över 200ohm-aren precis när strömbrytaren slutits?
ThomasN skrev:Vad blir det för spänning över 200ohm-aren precis när strömbrytaren slutits?
0 V? Strömmen tar ju en snabbare väg innan den kommer till första resistorn precis när strömbrytare har slutits. Varför ska man tänka på 200 ohm resistorn när frågan berör ström över kondensatorn?
Om det inte går någon ström genom motståndet i mitten (150ohm) så kan vi tänka bort det. Då är det samma ström genom kondensatorn som genom det övre motståndet (200ohm).
Har vi då också har noll volt över kondensatorn, vad blir då spänningen över 200ohm-aren?
ThomasN skrev:Om det inte går någon ström genom motståndet i mitten (150ohm) så kan vi tänka bort det. Då är det samma ström genom kondensatorn som genom det övre motståndet (200ohm).
Har vi då också har noll volt över kondensatorn, vad blir då spänningen över 200ohm-aren?
Men om det ej går någon ström genom resistor 2 så går det ej heller någon ström genom kondensatorn vid ögonblicket som strömbrytare sluts? Kvar har vi bara ett batteri med 200 ohm motståndet där det flyter ström. Jag är ej med på varför vi helt plötsligt har samma ström över kondensatorn som 200 ohm resistorn när 150 ohm motståndet försvinner? Spänningen över 200 ohm motståndet är väl 9 V när de andra är 0 V.
Så här ser det ut precis efter att strömbrytaren slutits:
Allting är kopplat i serie, det är samma ström som flyter i hela kretsen.
ThomasN skrev:Så här ser det ut precis efter att strömbrytaren slutits:
Allting är kopplat i serie, det är samma ström som flyter i hela kretsen.
Aa okej juste men då är jag med på varför Uc har samma ström som 200 ohm motståndet.
