Hejhej! 922
Postad: 24 nov 13:14

Bestäm strömmen iC genom kapacitatorn före och efter switchen stängts (elektroteknik)

Hej! Jag försöker lösa denna uppgift men vet inte riktigt var jag gör fel?

Frågan:

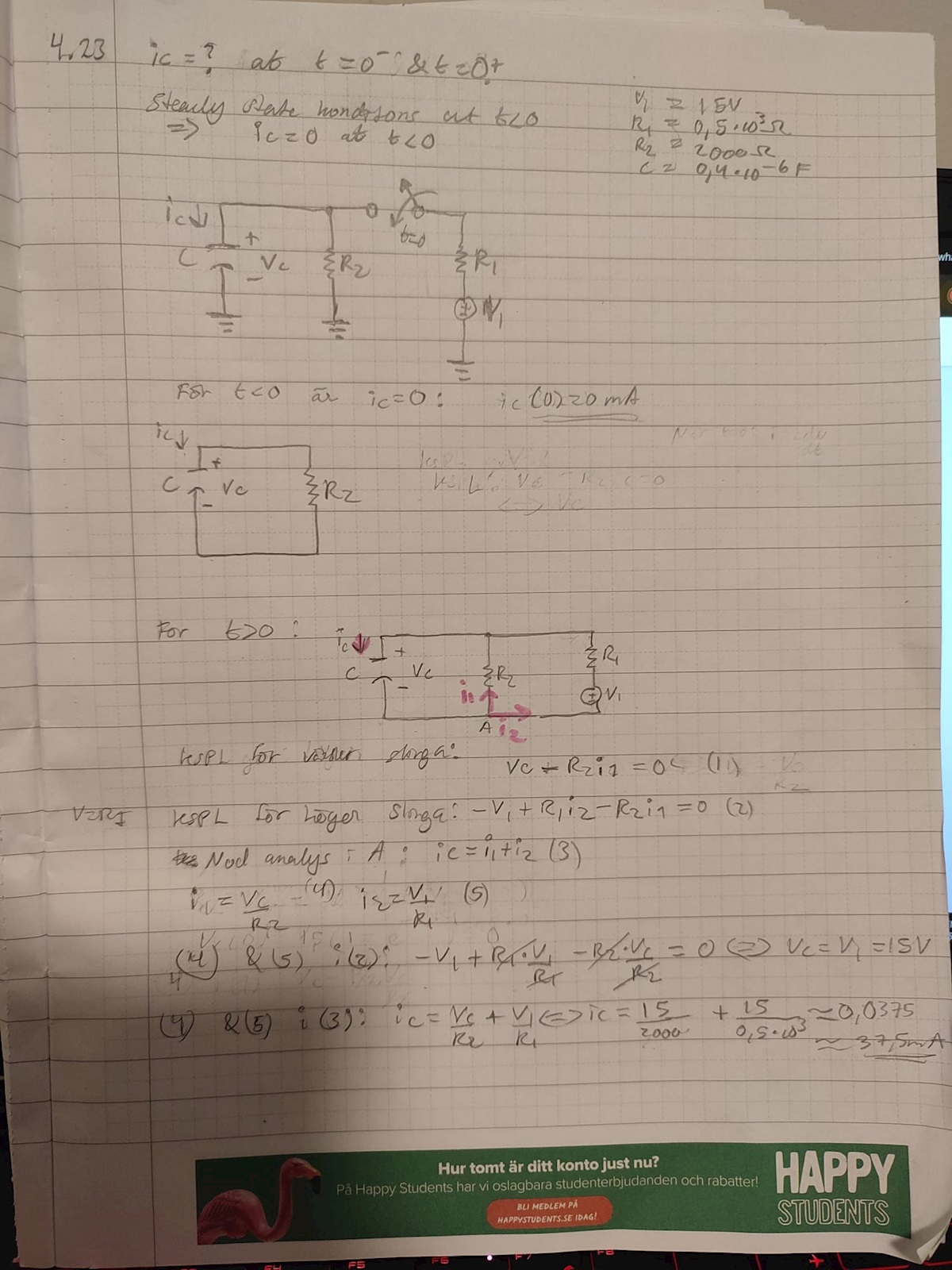

Min lösning:

Facit:

Tack på förhand!

JohanF 5551 – Moderator
Postad: 24 nov 16:41

Hej,

För t=0- så ska man förutsätta steady-state. Det innebär att kondensatorn är urladdad genom R2, dvs Vc=0 och därmed ic=0. Det verkar du ha insett, eller hur?

JohanF 5551 – Moderator
Postad: 24 nov 16:56 Redigerad: 24 nov 16:56

För t=0+ så gäller det att lista ut vad som spelar roll.

Vc=0 från t=0-. Det betyder att R2 är kortsluten och har ingen inverkan i just detta ögonblick (däremot kommer R2 att spela roll så snart ic har börjat ladda upp C, men det handlar inte frågan om).

Alltså, om R2 plockas bort och Vc=0, hur stor blir ic?
