5 svar
40 visningar
Elära 15
Postad: 24 nov 13:49

Bestäm u och i

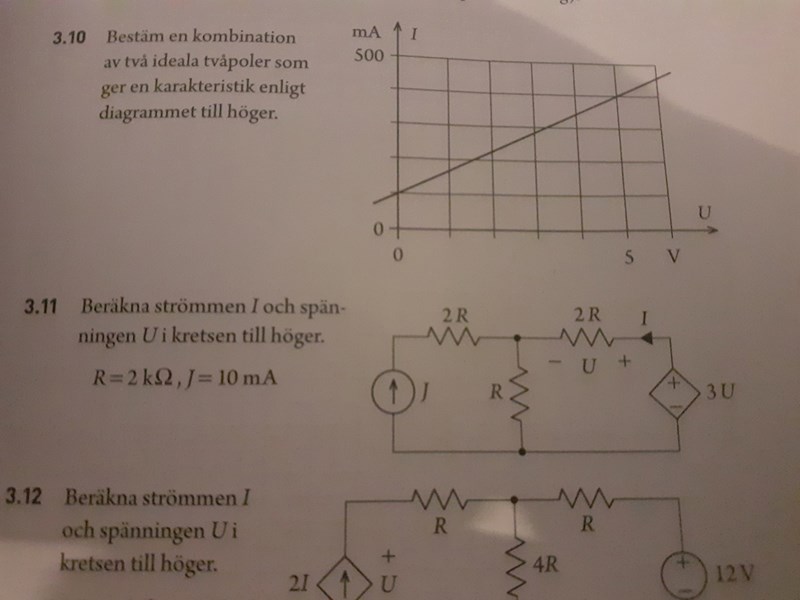

3.11 BESTÄM STRÖMMEN I OCH SPÄNNINGEN U I KRETSEN TILL HÖGER

Dracaena 6534 – Moderator
Postad: 24 nov 13:53

Hur långt har du kommit?

Man kan lösa denna uppgiften på många olika sätt.

Jag kan tycka att nodanalys är mer robust här.

Elära 15
Postad: 24 nov 13:55
Dracaena skrev:

Hur långt har du kommit?

Man kan lösa denna uppgiften på många olika sätt.

Jag kan tycka att nodanalys är mer robust här.

Vet inte hur jag ska lösa den kan du visa hur du skulle lösa den.

Dracaena 6534 – Moderator
Postad: 24 nov 13:58

Jag vet hur man löser uppgiften ja, men kommer du verkligen att lära dig något om jag gör det? Nej. Du kommer glömma bort det lika snabbt som du såg det.

Bättre är att du stegvis försöker lösa uppgiften och får tips och vägledning av oss som svarar.

Elära 15
Postad: 24 nov 14:58
Dracaena skrev:

Jag vet hur man löser uppgiften ja, men kommer du verkligen att lära dig något om jag gör det? Nej. Du kommer glömma bort det lika snabbt som du såg det.

Bättre är att du stegvis försöker lösa uppgiften och får tips och vägledning av oss som svarar.

Försökte med U + 2R × I - 3U = 0

2R × I = 2U

SEN VET JAG INTE MER

Henning 1819
Postad: 25 nov 14:46

Jag tror att du använt Kirchhoffs lag för att gå runt i en slinga, men du har inte gjort det helt rätt

En metod att lösa sådana här uppgifter är att med hjälp av lagar (Ohms lag, Kirchhoffs  lagar, ...) sätta upp ekvationer med sina obekanta (spänningar, strömmar, ..)
Om man har 2 obekanta behövs 2 ekvationer för att lösa ut dessa, har man 3 obekanta behövs 3 ekvationer, etc

I detta fall kan man göra så här:

Ohms lag ger: U=2R·I ..(1)

KI ger för strömmen i i mittgrenen, kallad I1
I1=J+I ...(2)

Använd KII för att gå runt i den högra slingan:
3U-U-R·(J+I)=0  ..(3)

Ekvation (1) ger: I=U2R

Om detta sätts in i ekv (3) fås:
3U-U-R·(J+U2R)=0, vilket förenklat ger 2U-RJ-U2=0
och slutligen 1,5 U = RJ, dvs U=RJ1,5

Med givna data fås: U=2·103·10·10-31,5=201,513,3 V

Med detta insatt i ekv (1) fås då: I=U2R=20/1,52·2·103=51,5·10-33,3 mA
