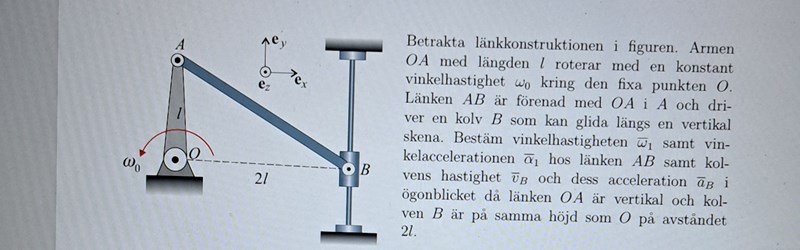

Bestäm w1, alfa1 hos AB vb och a_b då OA är vertikal
Hej

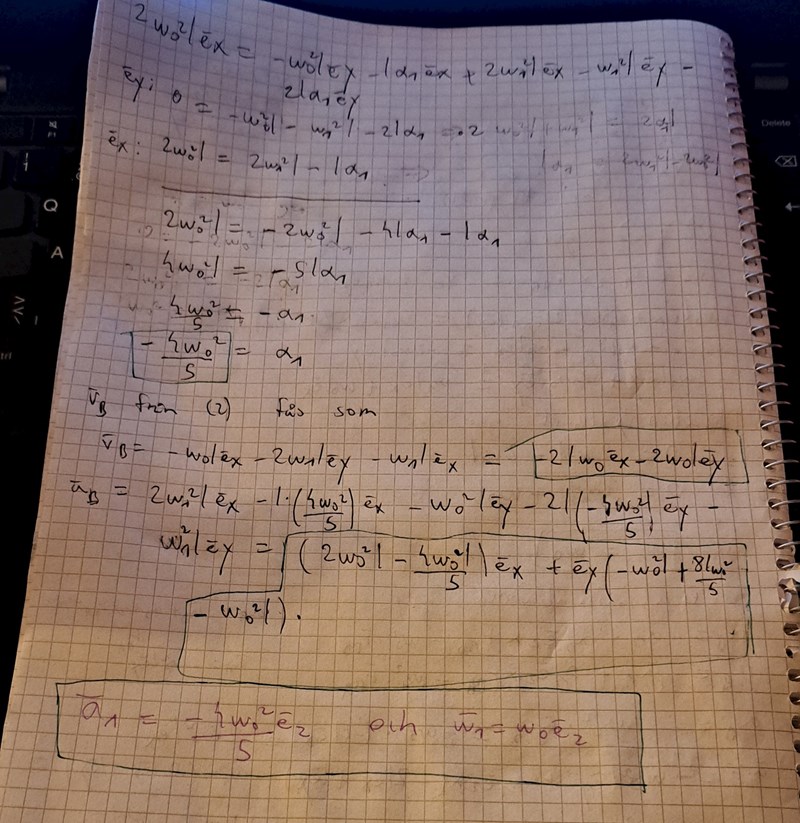

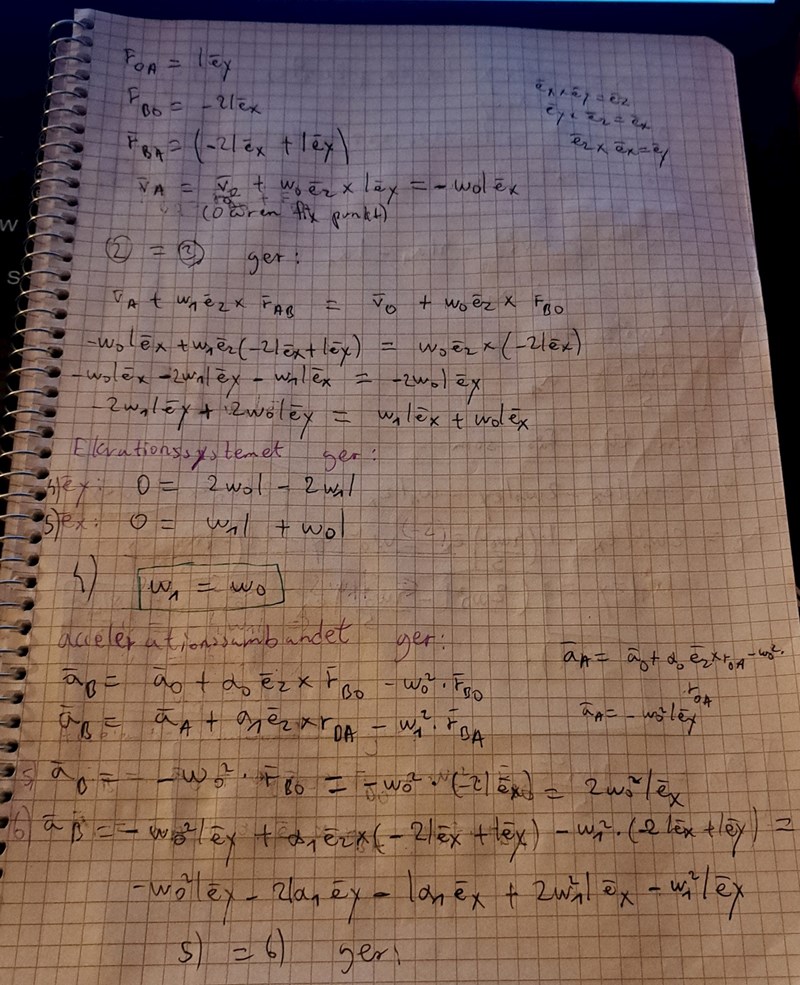

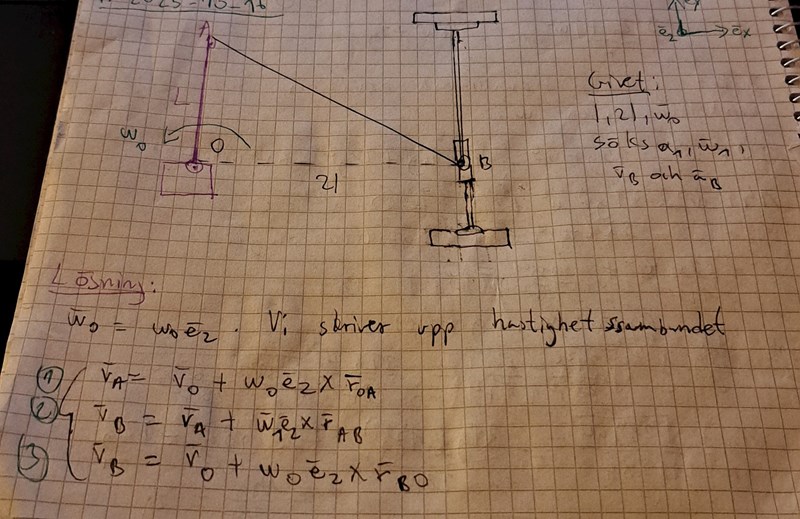

Jag fick dessvärre fel svar på alfa1, vb och a_b och jag vet inte vad som gick snett med mitt svar samt lösning. Det enda felet jag kan se är när jag bestämmer r_AB. Jag undrar om det är relevant att beräkna v_b map på O som referenspunkt och samma för a_b för uppgiften talar bara om OA och AB.
Tänk på att kolven B glider längs en vertikal skena. Du har därför villkoren att (vB)x = 0 och (aB)x = 0. Utnyttja det i dina beräkningar för att få fram w1, alfa1 osv.
Tänk på att sambandsformlerna som du utnyttjar bara fungerar om du har två punkter i samma stela kropp. Ibland så har du en punkt i armen och en punkt i länken, vilket är felaktig tillämpning av formlerna.
PATENTERAMERA skrev:Tänk på att kolven B glider längs en vertikal skena. Du har därför villkoren att (vB)x = 0 och (aB)x = 0. Utnyttja det i dina beräkningar för att få fram w1, alfa1 osv.
Tänk på att sambandsformlerna som du utnyttjar bara fungerar om du har två punkter i samma stela kropp. Ibland så har du en punkt i armen och en punkt i länken, vilket är felaktig tillämpning av formlerna.
Vad innebär just meningen " en kolv B glider längs en vertikal skena"? Är det att kolven B har bara en vertikal hastighet och ingen i x-led?
Kan man inte använda sambandet som de är om vi bara tar hänsyn till OA och AB? Är det två punkter i samma stela kropp? Den stela kroppen är alltså länken AB eller?
Ja den kan bara röra sig upp och ner eftersom den måste följa den vertikala skenan.
Du har två stela kroppar: armen OA och länken AB. Men punkten A är gemensam för båda kropparna.
PATENTERAMERA skrev:Ja den kan bara röra sig upp och ner eftersom den måste följa den vertikala skenan.
Ja precis. Men vad är den vertikala skena nu igen i figuren?
PATENTERAMERA skrev:Du har två stela kroppar: armen OA och länken AB. Men punkten A är gemensam för båda kropparna.
Jaha ok då förstår jag. Ja det är den.
destiny99 skrev:PATENTERAMERA skrev:Ja den kan bara röra sig upp och ner eftersom den måste följa den vertikala skenan.
Ja precis. Men vad är den vertikala skena nu igen i figuren?
PATENTERAMERA skrev:destiny99 skrev:PATENTERAMERA skrev:Ja den kan bara röra sig upp och ner eftersom den måste följa den vertikala skenan.
Ja precis. Men vad är den vertikala skena nu igen i figuren?
Ja ok då förstår jag.
